8位共陽數碼管74HC595芯片AVR單片機控制 proteus仿真及源碼

[復制鏈接]
跳轉到指定樓層
樓主
剛入門AVR單片機一段時間,感覺資料很少,所以進度很慢,剛才百度到這里來,現上傳一個數碼管的程序來和大家分享,高手就跳過吧,初學可以下載來做參考

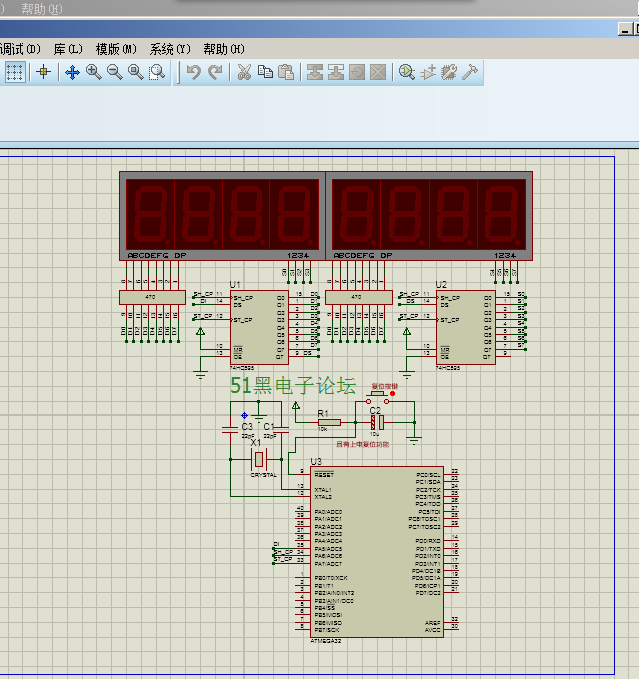

proteus仿真原理圖：




單片機源程序：
  1. /*
  2. * smg8_avr.h
  3. *
  4. * Created: 2017/3/16 1:54:20
  5. *  Author: lyl
  6. */

  8. #ifndef SMG8_AVR_H_
  9. #define SMG8_AVR_H_

  11. #include "lyl_avr.h"
  12. //數碼管端口定義
  13. #define smgPORT PORTA
  14. #define smgPORT_DDR DDRA

  16. #define DS PA5//串行數據輸入端口
  17. #define SHCP PA6//為移位寄存器的時鐘脈沖輸入口
  18. #define STCP PA7//為存儲寄存器的時鐘脈沖輸入口
  19. //OE為輸出使能端口，低電平有效，已直接接地

  21. void smgPortInit(void);//數碼管端口初始化
  22. void smg74HC595_WriteByte(uchar ucData);        //向74HC595發送一個數據
  23. void smgDisplay(uchar bitCode,uchar segCode,uchar dp);        //在數碼管的某一位上顯示某一個字符

  25. //共陽數碼管的編碼，并將數據定義在CODE區
  26. const uchar SMG_SEG_CODE[18]={//共陽數碼管的段碼編碼，并將數據定義在CODE區
  27.                                                         0xc0,/*0*/
  28.                                                         0xF9,/*1*/
  29.                                                         0xA4,/*2*/
  30.                                                         0xB0,/*3*/
  31.                                                         0x99,/*4*/
  32.                                                         0x92,/*5*/
  33.                                                         0x82,/*6*/
  34.                                                         0xF8,/*7*/
  35.                                                         0x80,/*8*/
  36.                                                         0x90,/*9*/
  37.                                                         0x88,/*A=10*/
  38.                                                         0x83,/*b=11*/
  39.                                                         0xC6,/*C=12*/
  40.                                                         0xA1,/*d=13*/
  41.                                                         0x86,/*E=14*/
  42.                                                         0x8E,/*F=15*/
  43.                                                         0xFF,/*不顯示=16*/
  44.                                                         0xBF,/*橫桿“-”=17*/
  45.                                                         };
  46. //數碼管的位選擇編碼
  47. const uchar SMG_BIT_CODE[10]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};

  49. #define SMG8_SetDS()        setbit(smgPORT,DS)
  50. #define SMG8_ClrDS()        clrbit(smgPORT,DS)        //數據引腳

  52. #define smgSTCP_SET()        setbit(smgPORT,STCP)
  53. #define smgSTCP_CLR()        clrbit(smgPORT,STCP)        //上升沿更新數據

  55. #define smgSHCP_SET()        setbit(smgPORT,SHCP)
  56. #define smgSHCP_CLR()        clrbit(smgPORT,SHCP)        //上升沿移入數據

  58. #define smgDS_SET()        setbit(smgPORT,DS)
  59. #define smgDS_CLR()        clrbit(smgPORT,DS)        //數據引腳


  62. /************************************************************************/
  63. /* 函數名稱：smgPortInit
  64.    函數功能：初始化8位共陽數碼管的數據端口
  65.    入口參數：無
  66.    返回值：無                                                            */
  67. /************************************************************************/
  68. void smgPortInit(void){
  69.     smgPORT|=((1<<DS)|(1<<SHCP)|(1<<STCP));//初值為高電平
  70.     smgPORT_DDR|=((1<<DS)|(1<<SHCP)|(1<<STCP));//數碼管端口設置為輸出模式
  71. }

  73. /************************************************************************/
  74. /*函數名稱：smg74HC595_WriteByte
  75.   函數功能：向74HC595發送一個字節數據
  76.   入口參數：ucData-要發送的數據
  77.   返回值：無                                                             */
  78. /************************************************************************/
  79. void smg74HC595_WriteByte(uchar ucData){
  80.     for(uchar i = 0 ;i < 8;i++){//高位在前低位在后
  81.         if((ucData & (0x80>>i)) != 0) smgDS_SET(); else smgDS_CLR();
  82.
  83.         smgSHCP_CLR();
  84.         smgSHCP_SET();//SHCP引腳的上升沿移入數據
  85.                 _delay_us(10);
  86.     }
  87. }

  89. /************************************************************************/
  90. /*函數名稱：smgDisplay
  91.   函數功能：在8位共陽數碼管的指定位置上顯示一個字符
  92.   入口參數：bitCode-位選擇碼，即選擇要在哪位數碼管上顯示數據
  93.                  ：segCode-數據段碼選擇，即要顯示什么數據
  94.                  :dp-當dp取值不等于0時，數碼管將顯示后面的小圓點
  95.   返回值：無                                                             */
  96. /************************************************************************/
  97. void smgDisplay(uchar bitCode,uchar segCode,uchar dp){//在數碼管的某一位上顯示某一個字符
  98.     uchar a;
  99.         if(dp==0) a=0x00; else a=0x80;
  100.         smg74HC595_WriteByte(SMG_BIT_CODE[bitCode]);  //顯示在哪一個數碼管上
  101.     smg74HC595_WriteByte(SMG_SEG_CODE[segCode]-a);  //顯示的數據
  102.     smgSTCP_CLR();
  103.
  104. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

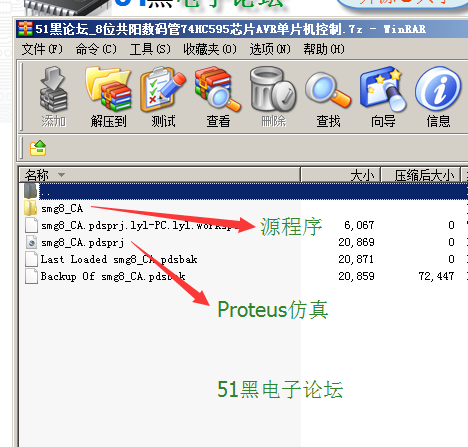

下載：
8位共陽數碼管74HC595芯片AVR單片機控制.7z (71.49 KB, 下載次數: 43)

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:196705 發表于 2017-5-4 22:39 | 只看該作者
用的編程環境是Atmel Studio 7 和Proteus 8
