單片機人機接口設計4*4矩陣

ID:196186 · 發表于 2017-5-3 20:01

要求1 4*4鍵盤輸入 2 4位數碼管顯示 3 檔按下某個鍵時，數碼管立即顯示 4數碼管按每0.5秒，右循環顯示所按鍵值、設計出原理圖標明參數
畫出軟件框圖
編寫軟件

ID:111634 · 發表于 2017-5-3 20:07

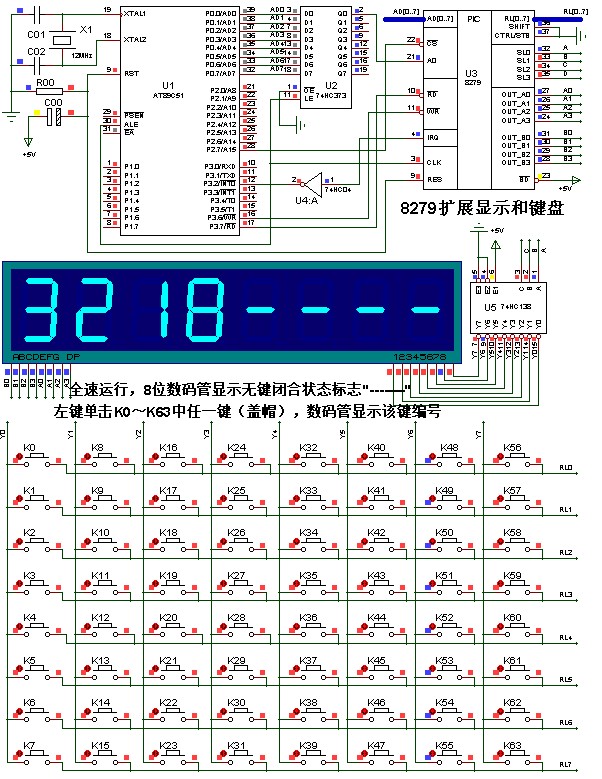

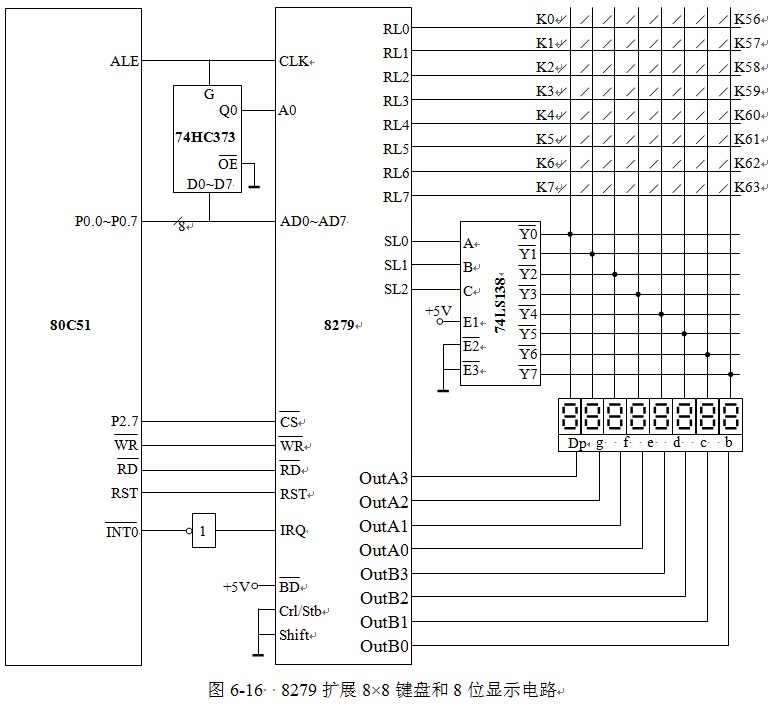

實例76 8279擴展8×8鍵盤

實例76 8279擴展鍵盤和顯示.rar (125.29 KB, 下載次數: 7)

先Proteus仿真一下，確認有效。

以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1.。書中電路和程序設計有詳細說明，程序語句條條有注解。

ID:111634 · 發表于 2017-5-3 20:09

本帖最后由 zl2168 于 2017-5-3 20:10 編輯

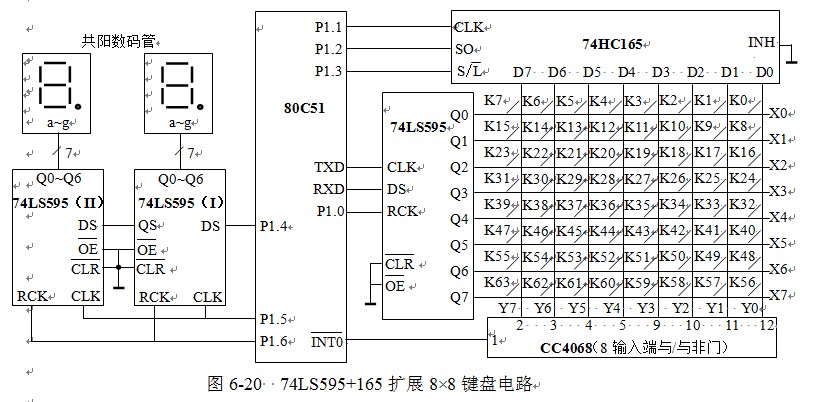

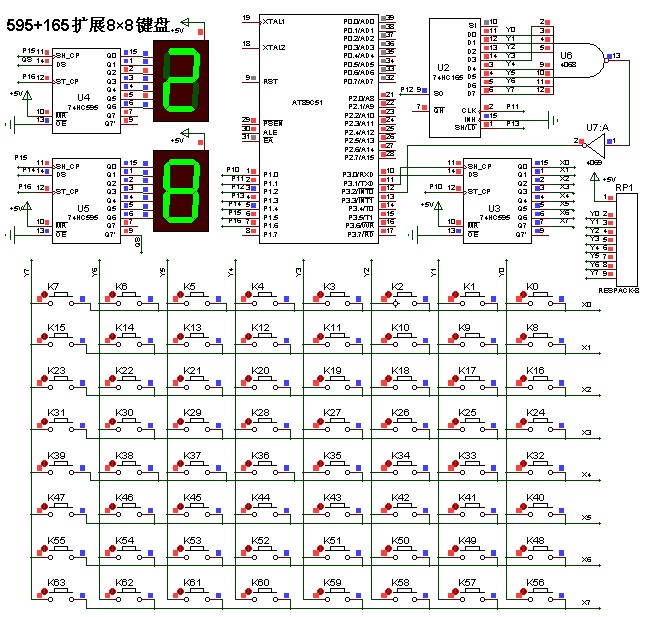

實例77 74HC595+165擴展8×8鍵盤

先Proteus仿真一下，確認有效。

以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1.。書中電路和程序設計有詳細說明，程序語句條條有注解。

ID:196186 · 發表于 2017-5-3 20:33

我這是4*4a

ID:111634 · 發表于 2017-5-4 08:54

你的提問是“要求1 4*4鍵盤輸入 2 4位數碼管顯示 3 檔按下某個鍵時，數碼管立即顯示”。14*4是幾位？
