本文介紹單片機藍牙燈制作，附件里面有軟件和程序和教程.

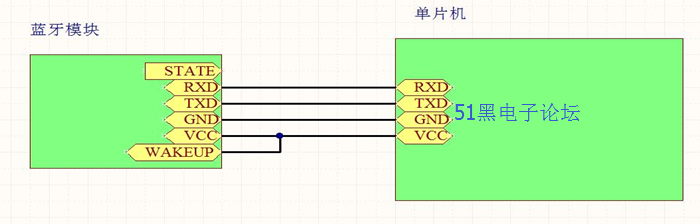

一、藍牙模塊進入AT指令（修改模塊參數）(AT指令通訊波特率固定為3840) （注我買的模塊也差不多跟這個二十多塊錢，不用買太貴） 第一步：接好線 接線圖如下：
下載附件
2017-4-23 00:37 上傳
第二步：數據線接到電腦的USB 第三步：打開串口通訊助手，打開串口
下載附件
2017-4-23 00:38 上傳
下載附件
2017-4-23 00:38 上傳
下載附件
2017-4-23 00:45 上傳

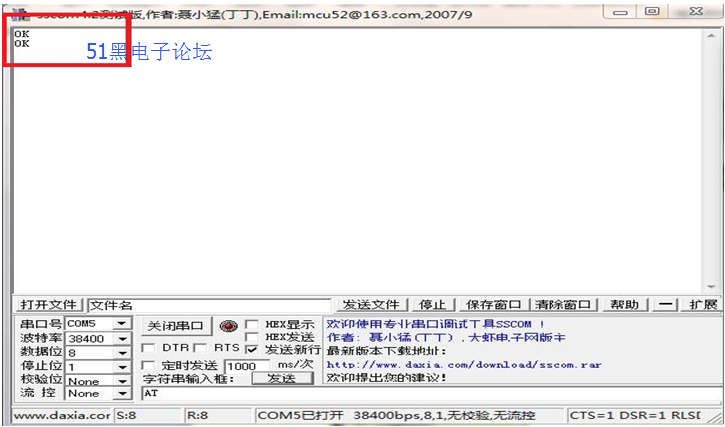

把軟件的參數設置好，參數部分必須與紅色框內的一致。 按下發送鍵，會返回OK：如下圖所示
下載附件
2017-4-23 00:39 上傳

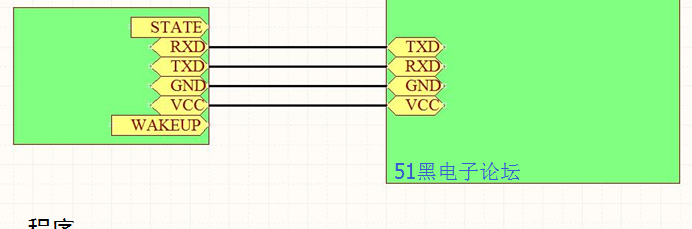

本軟件可以在51黑電子論壇下載,具體修改串口通訊波特率請參考藍牙模塊AT指令集。 本次實驗要把模塊波特率設置為9600 修改指令發送如下：(在英文狀態下輸入) AT+UART=9600,0,0 OK 查詢指令： AT+UART? +UART:9600,0,0 OK 二、藍牙模塊與單片機串口通訊接線圖：（實驗時單片機使用的晶振是：11.0592Mhz）
下載附件
2017-4-23 00:39 上傳
三、程序： - /*****************************************************************************
- 說 明: 利用串口調試助手給單片機發送數據，單片機接收到數據再將數據發送至上位機
- ******************************************************************************/
- #include<REG52.H>
- #define uchar unsigned char
- #define uint unsigned int
- uchar m,k;
- /*****************************************************************************
- 函 數：void delay(uint t)
- 功 能：延時函數
- ******************************************************************************/
- void delay(uint t)
- {
- for(;t!=0;t--);
- }
- void main()
- {
- delay(1000);
- TMOD=0x20; //定時器T1工作方式2，八位定時器，自動重載
- TH1 =0XFD; //波特率設置為9600
- TL0 =0XFD;
- PCON=0X00; //設置波特率倍增率SMOD=0;
- SCON=0X50; //設置串口工作方式1，接收允許位：REN=1
- TR1 = 1;
- while(1)
- {
- while(!RI);
- RI=0;
- m = SBUF;
- if(k==1) //成功收到指令后，回答
- …………限于本文篇幅 余下代碼請從51黑下載附件…………

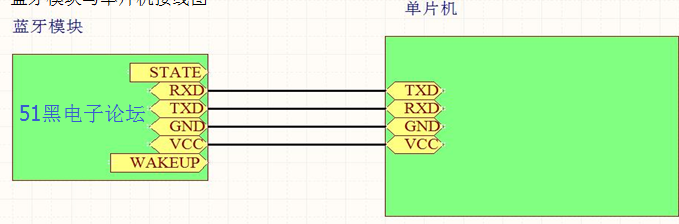

四、手機與藍牙模塊搭建連接 藍牙模塊與單片機接線圖
下載附件
2017-4-23 00:47 上傳
在安卓手機上安裝藍牙串口助手APP：
下載附件
2017-4-23 00:45 上傳
打開軟件：選擇操作類型（此處選鍵盤模式）
下載附件
2017-4-23 00:45 上傳
下載附件
2017-4-23 00:45 上傳
下載附件
2017-4-23 00:45 上傳
下載附件
2017-4-23 00:45 上傳
下載附件
2017-4-23 00:45 上傳
下載附件
2017-4-23 00:45 上傳

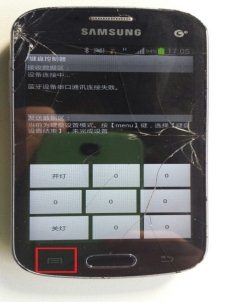

對鍵盤進行設置：（三星手機如圖點擊紅色框內，具體手機具體操作）；點擊設置鍵盤，軟件會自動進入按鍵參數設置，用戶可以自由設置參數；
下載附件
2017-4-23 00:45 上傳
下載附件
2017-4-23 00:45 上傳
下載附件
2017-4-23 00:45 上傳
然后按任意一個白色鍵進行編輯（編輯內容必須如下，因為上面程序的原因，設置收到22時關燈，收到11時開燈）
再次點擊紅色框內的按鍵會彈出結束按鍵設置（點擊結束鍵盤設置）
下載附件
2017-4-23 00:45 上傳
設置輸入輸出類型設置：再次點擊紅色框的按鍵，選擇設定IO模式，然后勾選如下圖所示：

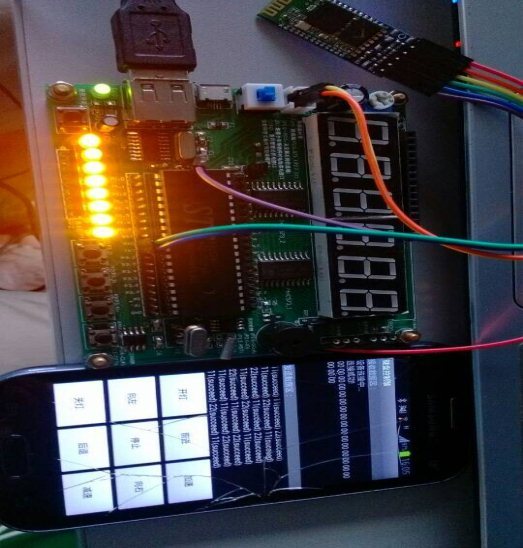

效果圖：
下載附件
2017-4-23 00:45 上傳
注：以上所引用到的資料所有權歸資料的所有者； 軟件所有權歸開發者所有，尊重知識產權。
下載附件
2017-4-23 00:36 上傳

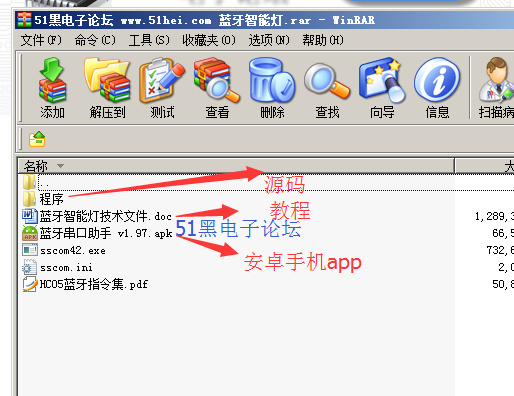

全部資料下載：
藍牙智能燈.rar
(1.49 MB, 下載次數: 182)
2017-4-22 16:23 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
|
