購買單片機實驗板請聯系我們：QQ：125739409  EMAIL: hkccd@163.com  手機：158,8668,4881

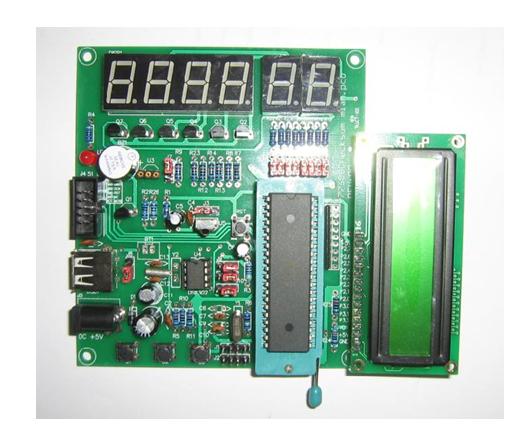

    51hei出品的單片機實驗板點擊看大圖

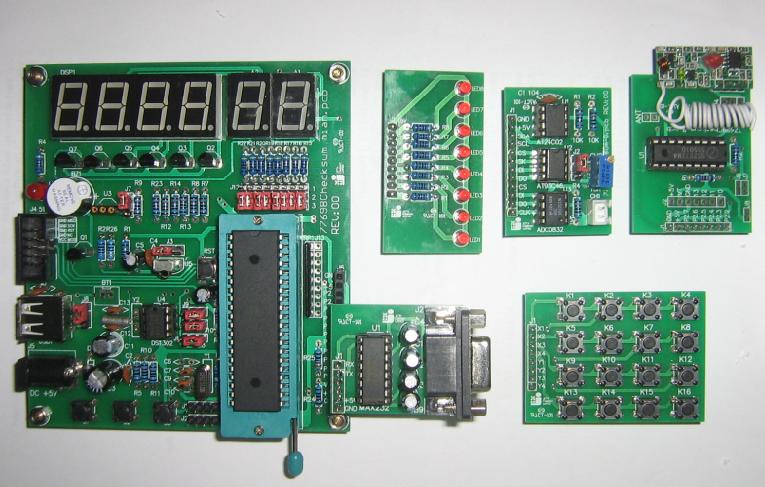

一. 51Hei150B - 實驗板功能模塊介紹

1. 6 個數碼管 (可做記數器、遙控碼顯示、頻率計、電子鐘等各種顯示實驗);

2. 3位獨立按鍵 (可做按鍵掃描，中斷，計數器);

3. 一體化紅外接收頭 (家電遙控器接收，解碼);

4. 蜂鳴器聲音輸出(可以讓單片機發聲、唱歌，讓單片機變成電子琴);

5. 1-Wire串行溫度傳感器（DS18B20）;

6. SPI串行實時時鐘電路（DS1302）；

7. 16*2字符型液晶接口(1602液晶顯示模塊);

8. 并行51 ISP下載接口(ISP在線下載程序方便實用,不需要昂貴的編程器);

9. DG-LED插板--8個LED(可做閃燈，走馬燈，各式花樣燈);

10. 板上采用零拔插緊鎖座;

11.板上有鍍金座晶振可自由更換頻率，適合各種需要

12.多種電源引入，外接5V電源有防接反功能，USB電源引入

13. DG-232插板--MAX232串口(串行RS232 和電腦通迅實驗)

14. 4*4行列鍵盤 (四乘四矩陣鍵盤，完全獨立分開)

15. RF315-SC2272接收頭(可做無線遙控開關控制)   需加 DG-2272 插板

16. 24C02  93C46 ADC0832-兩路8位A/D轉換 需加DG-24C02/93C46/0832 插板

17. 外加一個仿真監控芯片SST89E516RD就可在KEIL軟件下在線硬件仿真，實現單步執行、斷點執行、執 行到光標行……等等仿真功能,不需要昂貴的仿真器。

KEIL 51仿真環境。

☆ 支持匯編、C語言混合調試。

☆ 可單步、斷點、全速運行調試程序；可參考變量、RAM變量。

☆ 32K（或64K） 程序仿真空間。

☆ 完全仿真 P0、P2 口。

☆ 仿真頻率 6-40MHz 晶振可選，系統配置 11.0592 MHz 。

☆ 可以仿真標準的 89C51 ， 89C52 ，89C54，89C58等51內核的單片機。

☆ 仿真器占用T2定時器、UART口，用于執行仿真程序，用戶不能使用

仿真器支持的器件列表如下：

（1）   主機一臺；

（2）   USB取電線一條；

（3）   串口線一條；

（4）   DS1302時鐘芯片1個；

（5）   11.0592M 晶振1個；

（6）   STC89C52

（7）   DG-LED插板；

（8）   DG-232插板；

（9） DG-KEY插板；

（10） 銅柱4個（已經安裝到板子上或者沒有安裝）；

（11） 配套光盤一張(包括了本站所有配套匯編和C語言學習示例程序、內含下載軟件、使用說明、開發板電路原理圖、全套電路圖、配套編軟件、配套匯編和C語言編譯軟件、電子書教程、KeivuV2視頻教程)；

三. 可選附件：

（1） DG-2272插板--RF315-SC2272接收頭(可做無線遙控開關控制)--30元；

（2） DG-24C02/93C46/0832 插板 (24C02-I2C 總線接口 93C46-串行EEPROM   ADC0832-兩路8位串行A/D轉換)；--35元；

（3） 1602字符液晶顯示模塊：        25元/個；

（4） 4鍵無線搖控器:                     18元/個；

（5）  DS18B20溫度檢測芯片:        12元/個；

（6）  74HC164串口顯示實驗板:      35元/個

（7）  杜邦頭連接線25CM 10PCS:   4元/包

（8）  DC 5V開關電源:                   15元/個

（9） 仿真監控芯片SST89E516RD:  30元/個

（10）51編程器(可燒錄AT89C51/52/55單片機,串口燒錄,燒寫速度快,提供燒錄軟件): 40元/個

尾綴含“@ISP”表示ISP方式支持的器件型號

四.51Hei150B-51開發板主要元器件清單

　

標號	名稱	功能說明
J1	電源 +5V 短接針
J2	電源GND 短接針
J3	搖控接收頭信號口短接針
J4	51 ISP 下載線接口	51 ISP 下載線接口
J5	5V電源座	DC5V 電源輸入端
J6	LCD 1602 接口插座	LCD 1602 座
J7	18B20溫度檢測口短接針	18B20溫度檢測口接 P3.0通過杜邦連接線可任意接哪個I/O口
J8	電源短接開關	開關5V電源
J9	DS1302  SCLK 口選擇跳線	DS1302  SCLK  接  P3.0
J10	DS1302   I/ O  口選擇跳線	DS1302  I /O    接  P3.1
J11	DS1302   RS T 口選擇跳線	DS1302  RS T   接  P3.2
J12	LED數碼管段位選擇跳線	6個共陽LED數碼管段位接P0，位選接P1.0—P1.4和P3.6
J13	P0口短接針	通過杜邦連接線可任意接到其他電路中
U1	AT89S51/52	51單片機
U2	PIC1803	一體化紅外接收頭
U3	DS18B20	1-Wire串行溫度傳感器
U4	DS1302	SPI串行實時時鐘電路
USB1	USB 取電座	取電腦上的+5V電源
DISP1 A1 A2	LED數碼管	6個共陽LED數碼管段位接P0，位選接P1.0—P1.4和P3.6 (可做記數器、遙控碼顯示、頻率計、電子鐘等各種顯示實驗)
BZ1	蜂鳴器	BZ1接P3.7  (蜂鳴器聲音輸出(可以讓單片機發聲、唱歌，讓單片機變成電子琴)
S1—S3	獨立按鍵	S1接P3.3  S2接P3.4  S3接P3.5       (可做按鍵掃描，中斷，計數器)
RST	復位按鍵	單片機手動復位

　

　



　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

常見問答：

1、還需要另外買編程器嗎？

答：不需要另外購買編程器。不需另外購買編程板、燒錄器，因為本板以配有ISP下載線完成了這些功能。本套已經配有一張光盤，串口線，USB線，10根雙頭連接線，不需要另外再購任何產品就可以學習、開發、實驗單片機產品了。

2、能不能仿真？

答：這是初學者最關注的問題。因為初學者不懂，仿真實際上就是模擬運行，也相當于是做實驗。仿真還分為軟件仿真和硬件仿真，軟件仿真這是每一家都有的，由于ATMEL芯片的10萬次超長壽命和使用方便性，可以隨時看到軟件執行結果，因些硬件仿真的意義已經變得不大了.需要的朋友購買本板時再加30元，本站可以贈送一個含仿真監控程序的SST89E516RD,本板不作任何更改，就可以直接實現硬件仿真，實現單步執行、斷點執行、執行到光標行……等等仿真功能，效果和別站百元以上的仿真完全相同

3、有沒有DS18B20數字測溫度接口？

答：這是非常可笑又可氣的問題，當然有了，并且好多個。這實際上就是一個串行通信的應用，利用單片機的IO口和溫度測試器件通信傳輸數據而已。本板上IO口也是可以獨立用插座線連接的，當然可以接DS18B20了，不過，DS18B20基本上都是需要另外買的，要不然的話，買本板時加多12元，本站就可以賺送一只DS18B20。

4、有沒有英文、漢字、點陣液晶顯示模塊接口？

答：這個問題和上面的問題有點相同，當然也有。接口是用來信號連接交換數據的，本板的插針是可以全部開放的，大家想要怎么連，就怎么連，這跟別站的某些高端的實驗套件的某些功能是一模一樣的，不存在別人能連接顯示出特定的字符，本站的連接了就不顯示。不過，液晶模塊是需要大家另外買的，這些都屬于標準配件，規格很多，價格十幾元、幾十元不等，次品往往只要幾元錢以下，大家可以在任意地方購買。

5、有沒有步進電機？

答：步進電機的確很多應用，但本板沒有。不過，如果大家有這方面的需要，大家可以另外用萬能板組裝一個步進電機驅動板，然后用雙頭連接線和本板連接進行控制。另告訴大家一個最便宜的步進電機來源：報廢的電腦軟驅中就有一個步進電機。

6、學單片機難不難？ 答：又難又容易。難就是難入門，單片機對于不入門的人來說，是另一個天地。單片機實際上很簡單，不論是測溫度、還是電子鐘、還是串行通信、還是液晶顯示、還是步進電機等等，都是對數據（或者命令）的傳輸、處理。學會了單片機后，與其說單片機很難，例不如說培養一個人的邏輯思維能力難，用編程語言實現想象的功能難，而這些是最花時間最花精力的。

7、擔心不發貨？

答：憑我們51hei.com網站在單片機界的影響力和信譽絕對不可能發生,我們做網上生意講的是一個誠信也不會為了一時的小利而不發貨,我們網站還開通了論壇和10多個QQ技術群,如給了錢而不發貨我們網站早就不能開下去了.

8、擔心我們騙人？

答本站公布的產品和功能肯定是能真實的，如果不是無意的描述錯誤，或者出現明顯的不符合的情況，我們是可以無條件接受退貨。

購買實驗板請聯系我們：QQ：125739409  EMAIL: hkccd@163.com   手機：158,8668,4881

配套技術光盤資料:

配套光盤開發板示例程序:

　

配套光盤實驗器件中文資料:

配套光盤工具軟件:

配套光盤Keil C51教程:

　



　

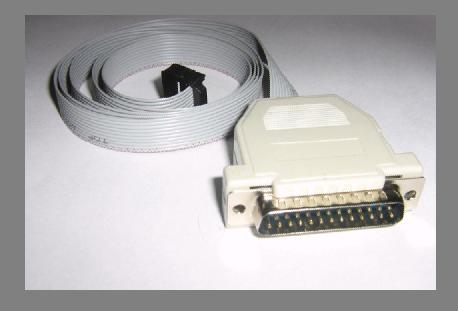

此并口ISP下載器可在SL ISP_V1.6.0.5(雙龍 ISP下載軟件)軟件下,下載程序.

使用HC244芯片，帶5V1過壓保護，帶防止誤插到JTAG座時的目標板電源保護。　　

并口ISP有三種工作模式。正常情況下，大家不用作任何調整。我們設計時已經考慮好。

不過，如果你想做測試，可以打開外殼，作以下的調整：　　

J2 、J3同時短路時，為 Value Added Pack Dongle 工作模式（出廠缺省值）。

J2短路，J3斷開時，為 STK300 或 AVR ISP Dongle 工作模式。

J2斷開，JP3短路時，為 STK200 或舊版本的 Kanda ISP Dongle 工作模式。

本下載線缺省的工作模式為：Value Added Pack Dongle 。

購買實驗板請聯系我們：QQ：125739409  EMAIL: hkccd@163.com   手機：158,8668,4881
