求思路想自己制作單片機刷卡控制一電動箱門

ID:185479 · 發表于 2017-4-3 11:27

求各位大俠幫忙指導我學習一下

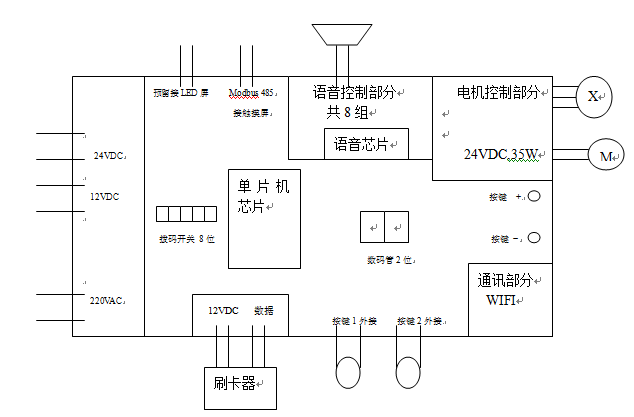

一、功能塊介紹：

AC220V供電(如圖電源部分)；
撥碼開關8位，設定設備編號；
刷卡器功能，識別身份；
語音部分可設定8組語音，供設備運行在不同步驟時，語音播報；
2位數碼管，顯示設定時間，用“按鍵+”和“按鍵—”來設定電機正轉后的停止時間（單位秒），然后才有后續電機反轉。
電機控制部分，“M”表示電機，2線DC24V, “X”表示限位控制器，限位器用霍二開關，安裝在一旋轉的機構上，檢測正傳到位和反轉到位信號。
通訊部分，傳遞設備編號以及該設備用戶的積分（積分存儲在單片機芯片內），遠程服務器可讀取該信息并可消除部分積分（如服務端因為某用戶用積分兌換某東西后，剩余部分積分從新寫入該用戶賬號下）。
二、工作流程：

第一步：用戶用“積分卡”在“讀卡器”上讀卡識別。讀卡識別成功后，語音會提示“識別成功，請選擇功能”。觸摸屏上首先一直顯示一個畫面不變，當刷卡識別后，會自動跳轉到功能頁面（積分查詢和投遞）。如果不進行其他操作，系統會延遲10秒，再次返回首畫面。
第二步：用戶可選擇通過手按“查詢”或“投放”兩個實體鍵(按鍵1外接，按鍵2外接，如圖)或觸摸屏上的功能頁面（積分查詢和投遞）的動作來實現相應需求，如按“查詢”鍵時，頁面會進入積分查詢頁面，在積分查詢頁面“LED字幕屏或觸摸屏”會顯示目前的積分額，并語音提示“一切努力只為您參與，謝謝查詢！”。在積分查詢頁面上有“返回”按鍵（返回到功能頁面），當查詢后不按“投遞”功能，系統會延遲10秒，再次返回到首畫面；如按“投放”鍵時，“LED字幕屏或觸摸屏”在功能頁面下面會顯示“您當前積分為***分（“***分”為讀取該用戶在單片機芯片內存儲的積分數）”并語音提示“箱蓋3秒后自動打開，注意安全，請投放。”（系統默認10秒完成即數碼管設定的時間），10秒后語言提示“箱蓋3秒后關閉，請注意安全”，當箱蓋關閉后，LED字幕屏或觸摸屏”顯示“投放成功！您當前積分余額為***分（“***分”為讀取該用戶在單片機芯片內存儲的本次累積的積分數）”，同時語音播報“積分成功！您當前積分為***分（“***分”為讀取該用戶在單片機芯片內存儲的本次累積的積分數），謝謝您參與！”延遲5秒返回到首畫面。在投遞功能沒有完成的情況下，點“積分查詢”時，不在語音播報積分，仍然按照投遞功能里面的語音順序進行。
注意：

積分必須是點了“投放”功能按鍵后，才會累加1次，一天一個用戶最多累積2次，即使后面再開啟按“投遞”按鍵，不在累積。
“按鍵1外接”與“按鍵2外接”同觸摸屏上的“積分查詢”和“投遞”功能一致。必須要刷卡識別身份后，該2個按鍵才會起作用。
電機的控制，“X”表示限位控制器，限位器用霍二開關，安裝在一旋轉的機構上，檢測正傳到位和反轉到位信號。2位數碼管，用“按鍵+”和“按鍵—”來設定電機正轉后的停止時間（單位秒），然后才有后續電機反轉。正轉限位信號檢測到后，立即停止電機正轉，等待數碼管顯示的時間后，電機反轉，當檢測到反轉限位信號后，電機停止1秒，然后再轉動1秒，電機停止轉動，表示此次投遞完成，等待下次刷卡投遞工作。
如果采用其他牌子的工業觸摸屏，與單片機通訊有幾個結點。采用標準的ModBusRTU RS485通訊，主要有與觸摸屏通訊的設備地址1（非撥碼開關的地址）。功能按鈕的觸發點，即數據地址如：數據查詢要觸發一個語音播報，如10001地址，“投遞”10002地址. “積分地址”40001。
