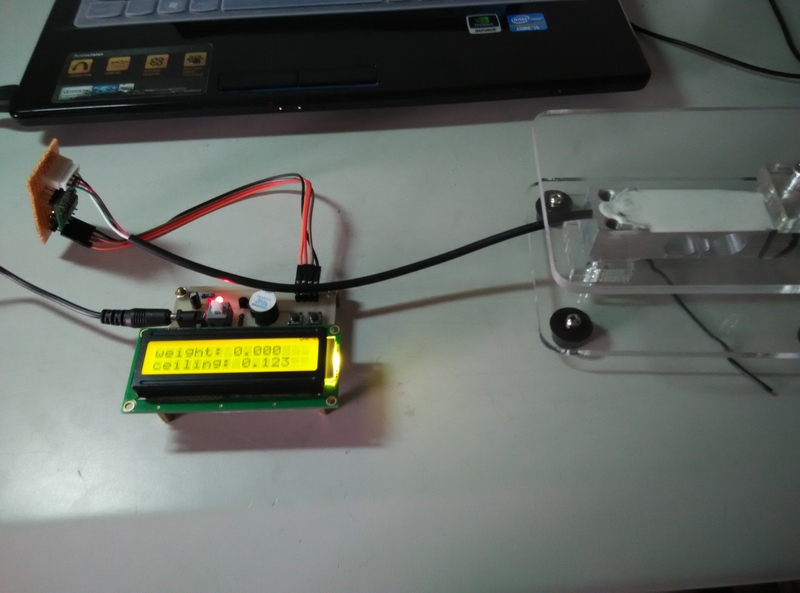

這是我以前給同班同學做的本科畢業設計，用了近10天左右的時間，附件里面包含用AD畫的原理圖和PCB圖，以及當時調試的12單片機源代碼，還有一點我查閱的相近文檔資料，本是設計為自己原創，請大家多多指教。
- 程序采用的是模塊化寫法，你寫論文時也分開寫兩個小標題把代碼粘貼進去就行了。
- HX711的AD轉換代碼
- #include "HX711.h"
- //****************************************************
- //延時函數
- //****************************************************
- void Delay__hx711_us(void)
- {
- _nop_();
- _nop_();
- }
- //****************************************************
- //讀取HX711
- //****************************************************
- unsigned long HX711_Read(void) //增益128
- {
- unsigned long count;
- unsigned char i;
- HX711_DOUT=1;
- Delay__hx711_us();
- HX711_SCK=0;
- count=0;
- while(HX711_DOUT);
- for(i=0;i<48;i++)
- {
- HX711_SCK=1;
- count=count<<1;
- HX711_SCK=0;
- if(HX711_DOUT)
- count++;
- }
- HX711_SCK=1;
- count=count^0x008000;//第25個脈沖下降沿來時，轉換數據
- Delay__hx711_us();
- HX711_SCK=0;
- return(count);
- }
- 主函數程序
- #include <reg52.h>
- #include <intrins.h>
- #include <string.h>
- #include "main.h"
- #include "HX711.h"
- #include "eeprom52.h"
- #define uchar unsigned char
- #define uint unsigned int
- uchar qianwei,baiwei,gewei,shiwei;
- unsigned long HX711_Buffer = 0;
- unsigned long Weight_Maopi = 0;
- unsigned long Weight_Maopi_0 = 0;
- long Weight_Shiwu = 0;
- unsigned int qupi=0;
- unsigned char p=0;
- //鍵盤處理變量
- unsigned char keycode;
- unsigned char key_press_num=0;
- uint GapValue,GapValue1;
- bit flag_cz=0;
- //uchar code LEDData[]={0x5F,0x44,0x9D,0xD4,0xC6,0xD3,0xDB,0x57,0xDF,0xD7,0xCF,0xaA,0x9B,0xDC,0x9B,0x8B}; //數碼管顯示碼表
- //定義標識
- volatile bit FlagTest = 0; //定時測試標志，每0.5秒置位，測完清0
- volatile bit FlagKeyPress = 0; //有鍵按下標志，處理完畢清0
- //校準參數
- //因為不同的傳感器特性曲線不是很一致，因此，每一個傳感器需要矯正這里這個參數才能使測量值很準確。
- //當發現測試出來的重量偏大時，增加該數值。
- //如果測試出來的重量偏小時，減小改數值。
- //該值可以為小數
- //#define GapValue 349
- sbit LED=P1^1;
- sbit ROW1=P3^0;
- sbit ROW2=P3^1;
- sbit ROW3=P3^2;
- sbit ROW4=P3^3;
- //sbit DIAN = P0^6; //小數點
- sbit rs=P0^7;
- sbit rw=P0^6;
- sbit en=P0^5;
- sbit D1=P2^0;
- volatile bit ClearWeighFlag = 0; //傳感器調零標志位，清除0漂
- /******************把數據保存到單片機內部eeprom中******************/
- void write_eeprom()
- {
- SectorErase(0x1080);
- GapValue1=GapValue&0x00ff;
- byte_write(0x1000, GapValue1);
- GapValue1=(GapValue&0xff00)>>8;
- byte_write(0x1001, GapValue1);
- byte_write(0x1060, a_a);
- }
- /******************把數據從單片機內部eeprom中讀出來*****************/
- void read_eeprom()
- {
- GapValue = byte_read(0x1001);
- GapValue = (GapValue<<8)|byte_read(0x1000);
- a_a = byte_read(0x1060);
- }
- /**************開機自檢eeprom初始化*****************/
- void init_eeprom()
- {
- read_eeprom(); //先讀
- if(a_a == 1) //新的單片機初始單片機內問eeprom
- {
- GapValue = 3500;
- a_a = 1;
- write_eeprom(); //保存數據
- }
- }
- void delayms(uint xms) //延時
- {
- uchar i,j;
- for(i=xms;i>0;i--)
- for(j=110;j>0;j--);
- }
- void write_com(uchar com) //寫命令
- {
- rs=0;
- // P2=change(com);
- P2=com;
- delayms(50);
- en=1;
- delayms(50);
- en=0;
- }
- void write_dat(uchar dat) //寫數據
- {
- rs=1;
- // P2=change(dat);
- P2=dat;
- en=1;
- delayms(50);
- en=0;
- }
- void init() //液晶初始化
- {
- rw=0;
- write_com(0x38);
- write_com(0x0c);
- write_com(0x06);
- //write_com(0x01);
- }
- /*****顯示開機初始化等待畫面*****/
- /*
- void Disp_init(void)
- {
- P0 = 0x80; //顯示----
- P2 = 0xBF; //依次打開各位
- Delay_ms(1); //延時
- P2 = 0xEF;
- Delay_ms(1);
- P2 = 0xFB;
- Delay_ms(1);
- P2 = 0xFE;
- Delay_ms(1);
- P2 = 0xFF; //關閉顯示
- }
- */
- //顯示重量，單位kg，兩位整數，三位小數
- void Display_Weight()
- { ;
- qianwei=Weight_Shiwu/1000%10;
- baiwei=Weight_Shiwu/100%10; ;
- shiwei=Weight_Shiwu%100/10;
- gewei=Weight_Shiwu%100%10;
- write_com(0x80+2);
- write_dat(qianwei+'0');
- write_dat('.');
- write_dat(baiwei+'0');
- write_dat(shiwei+'0');
- write_dat(gewei+'0');
-
-
- }
- //定時器0初始化
- void Timer0_Init()
- {
- ET0 = 1; //允許定時器0中斷
- TMOD = 1; //定時器工作方式選擇
- TH0 = 0xb0;
- TL0 = 0x3c; //定時器賦予初值
- TR0 = 1; //啟動定時器
- }
- //定時器0中斷
- void Timer0_ISR (void) interrupt 1 using 0
- {
- uchar Counter;
- TH0 = 0xb0;
- TL0 = 0x3c; //定時器賦予初值
- //每0.5秒鐘刷新重量
- Counter ++;
- if (Counter >= 10)
- {
- FlagTest = 1;
- Counter = 0;
- }
- }
- //按鍵響應程序，參數是鍵值
- //返回鍵值：
- // 7 8 9 10(清0)
- // 4 5 6 11(刪除)
- // 1 2 3 12(未定義)
- // 14(未定義) 0 15(.) 13(確定價格)
- void KeyPress()
- {
- if(ROW1==0) //清零鍵
- {
- Display_Weight();
- if(ROW1==0)
- {
- if(qupi==0)
- qupi=Weight_Shiwu;
- else
- qupi=0;
- Buzzer=1;
- for(p=0;p<10;p++)
- Display_Weight();
- Buzzer=0;
- while(ROW1==0) Display_Weight();
- }
- }
- if(ROW2==0) //加
- {
- Display_Weight();
- if(ROW2==0)
- {
- while(!ROW2)
- {
- key_press_num++;
- if(key_press_num>=100)
- {
- key_press_num=0;
- while(ROW2)
- {
- if(GapValue<10000)
- GapValue++;
- Buzzer=0;
- for(p=0;p<2;p++)
- Display_Weight();
- Buzzer=1;
- for(p=0;p<2;p++)
- Display_Weight();
- Get_Weight();
- }
- }
- Display_Weight();
- Delay_ms(8);
- }
- if(key_press_num==0)
- {
- key_press_num=0;
- if(GapValue>10000)
- GapValue++;
- Buzzer=0;
- for(p=0;p<10;p++)
- Display_Weight();
- Buzzer=1;
- }
- write_eeprom();
- }
- }
- if(ROW3==0) //減
- {
- Display_Weight();
- if(ROW3==0)
- {
- while(ROW3)
- {
- key_press_num++;
- if(key_press_num>=100)
- {
- key_press_num=0;
- while(ROW3)
- {
- if(GapValue>1)
- GapValue--;
- Buzzer=0;
- for(p=0;p<2;p++)
- Display_Weight();
- Buzzer=1;
- for(p=0;p<2;p++)
- Display_Weight();
- Get_Weight();
- }
- }
- Display_Weight();
- Delay_ms(8);
- }
- if(key_press_num!=0)
- {
- key_press_num=0;
- if(GapValue>1)
- GapValue--;
- Buzzer=0;
- for(p=0;p<10;p++)
- Display_Weight();
- Buzzer=1;
- }
- write_eeprom(); //保存數?
- }
- }
- }
- //****************************************************
- //主函數
- //****************************************************
- void main()
- {
- init();
- init_eeprom(); //開始初始化保存的數據
- EA = 0;
- Timer0_Init();
- //初中始化完成，開斷
- EA = 0;
- write_com(0x80+7);
- write_dat('K');
- write_dat('g');
- while(1)
- { //每0.5秒稱重一次
-
- if (FlagTest==1)
- {
- Get_Weight();
- FlagTest = 0;
- }
- if(flag_cz==1)
- {
- write_com(0x80+2);
- write_dat('0');
- write_dat('.');
- write_dat('0');
- write_dat('0');
- write_dat('0');
- write_dat('K');
- write_dat('g');
- }
-
- Display_Weight();
- KeyPress();
- }
- }
- //****************************************************
- //稱重
- //****************************************************
- void Get_Weight()
- {
- Weight_Shiwu = HX711_Read();
- Weight_Shiwu = Weight_Shiwu - Weight_Maopi; //獲取凈重
-
- Weight_Shiwu = (unsigned int)((float)(Weight_Shiwu*10)/GapValue)-qupi; //計算實物的實際重量
- if(Weight_Shiwu <= 10000) //超重報警
- {
- Buzzer = !Buzzer;
- LED=!LED;
- flag_cz=0;
- }
- else
- {
- if(Weight_Shiwu==0)
- LED=0;
- else if(Weight_Shiwu>0)
- LED=1;
- Buzzer = 1;
- flag_cz=0;
- }
- }
- //****************************************************
- //****************************************************
- void Get_Maopi()
- {
- unsigned char clear,f;
- Weight_Maopi_0 = HX711_Read();
- for(clear=0;clear<10;clear++)
- {
- Buzzer=1;
- LED=0;
- for(f=0;f<40;f++)
- //Disp_init();
- Display_Weight();
- LED=1;
- for(f=0;f<40;f++)
- //Disp_init();
- Display_Weight();
- }
- mm: Weight_Maopi = HX711_Read();
- if((Weight_Maopi*10)/GapValue!=(Weight_Maopi_0*100)/GapValue)
- goto mm;
- Buzzer=0;
- for(f=0;f<10;f++)
- //Disp_init();
- Display_Weight();
- Buzzer=1;
- }
- //****************************************************
- //MS延時函數(12M晶振下測試)
- //****************************************************
- void Delay_ms(unsigned int n)
- {
- unsigned int i,j;
- for(i=0;i<n;i++)
- for(j=0;j<121;j++);
- }
