MSP430單片機驅動LCD1602液晶屏源程序

ID:140725 · 發表于 2017-3-7 01:28

MSP430單片機做的驅動常見的LCD1602液晶屏的源程序：

完整的程序下載：

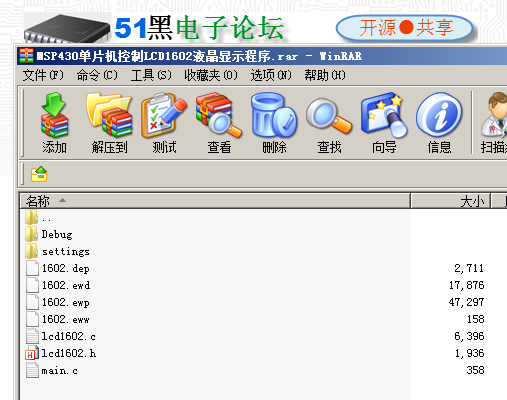

MSP430單片機驅動LCD1602液晶屏源程序.rar (23.6 KB, 下載次數: 333)

2017-3-7 01:27 上傳

點擊文件名下載附件

下面是部分源碼預覽：

#include <msp430x22x4.h> /*單片機寄存器頭文件*/
#include "lcd1602.h" /*LCD驅動頭文件*/
/*-////////////////////////////函數說明///////////////////////////////-*/
/*- 名稱:Serial_To_Parallel() -*/
/*- 功能:輸出通過74HC164由并行轉為串行 -*/
/*- 輸入變量：無 -*/
/*- 輸出變量：無 -*/
/*-///////////////////////////////////////////////////////////////////-*/
void Serial_To_Parallel(char dat)
{
unsigned char i;
for(i=0;i<8;i++)
{
if(dat&0x80)
Data_OUT_H;
else
Data_OUT_L;
CLK_H;
_NOP();//空延遲
_NOP();
_NOP();
CLK_L;
dat<<=1;
}
}
/*-////////////////////////////函數說明///////////////////////////////-*/
/*- 名稱：Delay() -*/
/*- 功能：延時 -*/
/*- 輸入變量：無 -*/
/*- 輸出變量：無 -*/
/*-///////////////////////////////////////////////////////////////////-*/
void Delay(unsigned int count)
{
unsigned int i=count;
while (i != 0)
{
i--;
}
}
/*-////////////////////////////函數說明///////////////////////////////-*/
/*- 名稱:LCD_WriteCommand(unsigned char Com) -*/
/*- 功能:LCD寫入命令 -*/
/*- 輸入變量：unsigned char Com（命令字） -*/
/*- 輸出變量：無 -*/
/*-///////////////////////////////////////////////////////////////////-*/
void LCD_WriteCommand(unsigned char Com)
{
RS_SET_L; //命令
RW_SET_L; //寫操作
_NOP();
Serial_To_Parallel(Com);
_NOP();
E_SET_H;
_NOP();
E_SET_L;//使能端下降沿沿寫入
Delay(Delay_Count);
}
/*-////////////////////////////函數說明///////////////////////////////-*/
/*- 名稱:LCD_WriteData(unsigned char Dat) -*/
/*- 功能:LCD寫入數據 -*/
/*- 輸入變量：unsigned char Dat（數據） -*/
/*- 輸出變量：無 -*/
/*-///////////////////////////////////////////////////////////////////-*/
void LCD_WriteData(unsigned char Dat)
{
RS_SET_H; //數據
RW_SET_L; //寫操作
Serial_To_Parallel(Dat);
_NOP();
E_SET_H;
_NOP();
E_SET_L;//使能端下降沿沿寫入
Delay(Delay_Count);
}
/*-////////////////////////////函數說明///////////////////////////////-*/
/*- 名稱:LCD_SetXY(char x,char y) -*/
/*- 功能:設定LCD寫入數據指針 -*/
/*- 輸入變量：unsigned char Dat（數據） -*/
/*- 輸出變量：無 -*/
/*-///////////////////////////////////////////////////////////////////-*/
void LCD_SetXY(char x,char y)
{
switch(y)//數據指針=80+地址碼（0-27H，40-67H）
{
case 1:LCD_WriteCommand(0x7f + x);break; //第1行
case 2:LCD_WriteCommand(0xbf + x);break; //第2行
}
}
/*-////////////////////////////函數說明///////////////////////////////-*/
/*- 名稱： LCD_DispStr(...) -*/
/*- 功能: LCD寫入字符 -*/
/*- 輸入變量：x（列數）,y（行數）,*p字符串指針,length(長度） -*/
/*- 特殊說明：x或者y為0時候，液晶顯示使用默認地址（不指定新地址） -*/
/*- 輸出變量：無 -*/
/*-///////////////////////////////////////////////////////////////////-*/
void LCD_DispCharArray(char x,char y,char *p,unsigned char length)
{
if (x !=0x00 && y!=0x00)
{
LCD_SetXY(x,y);//數據有效重新設置位置
}
while(length!=0)
{
LCD_WriteData(*p);
p++;
length--;
}
}
/*-////////////////////////////函數說明///////////////////////////////-*/
/*- 名稱： LCD_DispStr(...) -*/
/*- 功能:LCD寫入字符串，自動識別結束符號‘\0’ -*/
/*- 輸入變量：x（列數）,y（行數）,*p(字符串指針) -*/
/*- 特殊說明：x或者y為0時候，液晶顯示使用默認地址（不指定新地址） -*/
/*- 輸出變量：無 -*/
/*-///////////////////////////////////////////////////////////////////-*/
void LCD_DispStr(char x,char y,char *p) //exp:LCD_DispStr(1,1,"LCD_Serial_test");
{
if (x !=0x00 && y!=0x00)
{
LCD_SetXY(x,y);//數據有效重新設置位置
}
while(*p!='\0')
{
LCD_WriteData(*p);
p++;
}
}
/*-////////////////////////////函數說明///////////////////////////////-*/
/*- 名稱:LCD_Init() -*/
/*- 功能:LCD初始化 -*/
/*- 輸入變量：無 -*/
/*- 輸出變量：無 -*/
/*-///////////////////////////////////////////////////////////////////-*/
void LCD_Init()
{
E_SET_OUT; //輸出端口初始化部分
RW_SET_OUT;
RS_SET_OUT;
DataPort_SET_OUT;
E_SET_L; //使能拉低
RW_SET_L; //讀寫拉低
RS_SET_L; //選擇拉低
CLK_SET_OUT;
LCD_WriteCommand(0x38); //寫命令部分
LCD_WriteCommand(0x01); //清屏
LCD_WriteCommand(0x06);
LCD_WriteCommand(0x0c); //開顯示，不顯示光標
LCD_WriteCommand(0x00);
}
/*-////////////////////////////函數說明///////////////////////////////-*/
/*- 名稱:LCD_CLR() -*/
/*- 功能:LCD清屏 -*/
/*- 輸入變量：無 -*/
/*- 輸出變量：無 -*/
/*-///////////////////////////////////////////////////////////////////-*/
void LCD_CLR()
{
LCD_WriteCommand(0x01); //清屏
}
