在網上找到的紅外接遙控程序改編，計劃實現功能：K1,K2 “開”與“關”，K3 以后是“點動”。
但問題：剛通電后所有LED均是亮（高電平），K1按一次后（K2還要再按一次）K3以下的LED才熄滅，以后不斷電，才正常工作。不是很符合一般的情況。現在想：如何設置程序可以符合剛通電后所有LED均是熄滅（低電平）？謝謝！
紅外接遙控LED程序：
#include <reg51.h>
#include <intrins.h>
#define uchar unsigned char
#define uint unsigned int
void delay(uchar x); //x*0.14MS
void delay1(int ms);
void beep();
sbit IRIN = P3^3; //紅外接收器數據線
sbit K1=P1^0; //LED輸出線
sbit K2=P1^1;
sbit K3=P1^2;
sbit K4=P1^3;
sbit K5=P1^4;
uchar IRCOM[7];
uchar t1,t2;
main()
{
IE = 0x84; //允許總中斷中斷,使能 INT1 外部中斷
TCON = 0x10; //觸發方式為脈沖負邊沿觸發
IRIN=1; //I/O口初始化
// delay1(10); //延時
while(1) ;
} //end main
/**********************************************************/
void IR_IN() interrupt 2 using 0
{
unsigned char j,k,N=0;
EX1 = 0;
delay(15);
if (IRIN==1)
{ EX1 =1;
return;
}
//確認IR信號出現
while (!IRIN) //等IR變?yōu)楦唠娖剑^9ms的前導低電平信號。
{delay(1);}
for (j=0;j<4;j++) //收集四組數據
{
for (k=0;k<8;k++) //每組數據有8位
{
while (IRIN) //等 IR 變?yōu)榈碗娖剑^4.5ms的前導高電平信號。
{delay(1);}
while (!IRIN) //等 IR 變?yōu)楦唠娖?br />
{delay(1);}
while (IRIN) //計算IR高電平時長
{
delay(1);
N++;
if (N>=30)
{ EX1=1;
return;} //0.14ms計數過長自動離開。
} //高電平計數完畢
IRCOM[j]=IRCOM[j] >> 1; //數據最高位補“0”
if (N>=8) {IRCOM[j] = IRCOM[j] | 0x80;} //數據最高位補“1”
N=0;
}
}
if (IRCOM[2]!=~IRCOM[3])
{ EX1=1;
return; }
IRCOM[5]=IRCOM[2] & 0x0F; //取鍵碼的低四位
IRCOM[6]=IRCOM[2] >> 4; //右移4次，高四位變?yōu)榈退奈?br />
// IRCOM[5]=IRCOM[5]+0x30;
// IRCOM[6]=IRCOM[6]+0x30;
if(IRCOM[5]>9)
{ IRCOM[5]=IRCOM[5]+0x37;}
else
IRCOM[5]=IRCOM[5]+0x30;
if(IRCOM[6]>9)
{ IRCOM[6]=IRCOM[6]+0x37;}
else
IRCOM[6]=IRCOM[6]+0x30;
t1=IRCOM[6];
t2=IRCOM[5];
//switch(t1,t2)
// {
// case '4','5': BEEP=~BEEP; break;
// case '4','6': BEEP=1; break;
// default: break;
// }
// 開、關 鍵碼：
if(IRCOM[6]=='1'&&IRCOM[5]=='2')
K1=!K1; //“開關”功能
// 靜音 鍵碼：
if(IRCOM[6]=='5'&&IRCOM[5]=='E')
K2=!K2;
//OK 鍵碼：
if(IRCOM[6]=='1'&&IRCOM[5]=='8') //“點動”功能。
K3=1;
delay(1000);
K3=0 ;
// V-(聲音-) 鍵碼：
if(IRCOM[6]=='5'&&IRCOM[5]=='F')
K4=1;
delay(1000);
K4=0 ;
// V+(聲音+) 鍵碼：
if(IRCOM[6]=='5'&&IRCOM[5]=='B')
K5=1;
delay(1000);
K5=0 ;
//P+(頻道+) 鍵碼：
if(IRCOM[6]=='5'&&IRCOM[5]=='5')
K6=1;
delay(1000);
K6=0 ;
//P-(頻道-) 鍵碼：
if(IRCOM[6]=='5'&&IRCOM[5]=='A')
K7=1;
delay(1000);
K7=0 ;
EX1 = 1;
}
/**********************************************************/
void delay(unsigned char x) //x*0.14MS
{
unsigned char i;
while(x--)
{
for (i = 0; i<13; i++) {}
}
}
/**********************************************************/
void delay1(int ms)
{
unsigned char y;
while(ms--)
{
for(y = 0; y<250; y++)
{
_nop_();
// _nop_();
// _nop_();
// _nop_();
}
}
}

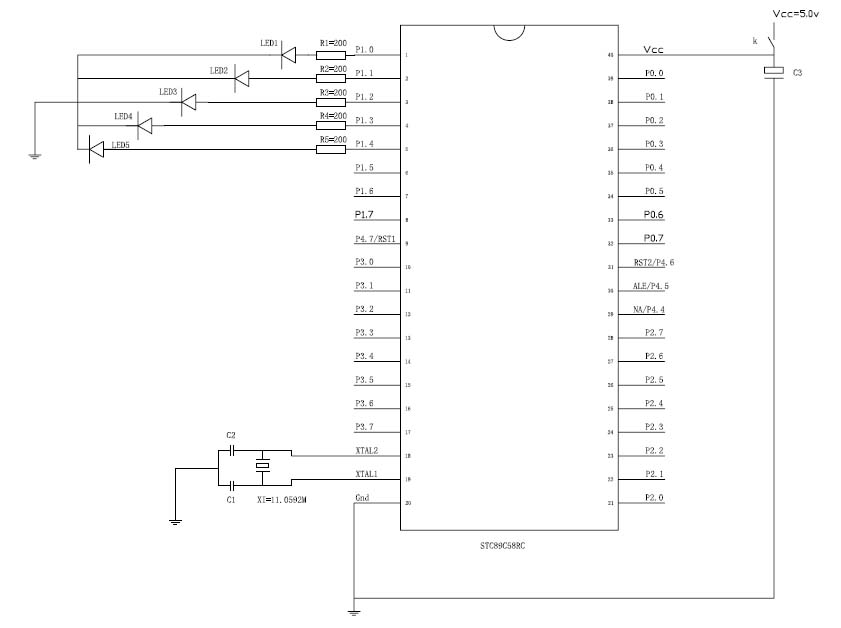

電路圖：
|
|
