遙控步進電機1602液晶顯示原理圖和源程序分享

ID:163480 · 發表于 2017-2-4 19:13

這個可以直接用在銑床和車床上。遙控步進電機lcd1602液晶顯示

下載：

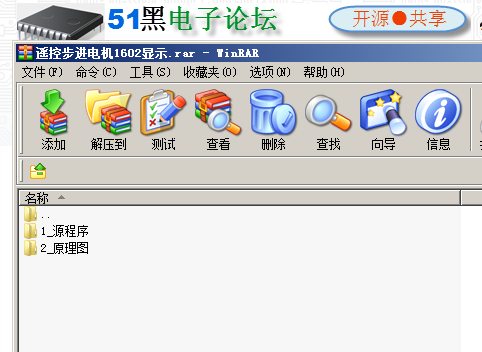

遙控步進電機1602顯示.rar (133.63 KB, 下載次數: 51)

部分源碼預覽：

/********************************************************************
***********************************************************************/
#include <reg51.h>
#include <intrins.h>
#include "lcd1602.h"
#define uchar unsigned char
#define uint unsigned int
uchar LCD_ID_1[16] = {"Red Control"};
uchar LCD_ID_2[16] = {"You press the:-"};
void delay(uchar x); //x*0.14MS
void delay1(int ms);
uchar distemp = 0;
sbit IRIN = P3^3; //紅外接收器數據線
uchar IRCOM[7];
sbit E=P1^2; //1602使能引腳
sbit RW=P1^1; //1602讀寫引腳
sbit RS=P1^0; //1602數據/命令選擇引腳
unsigned char cMode = 0;
unsigned char s1_num;
unsigned int iSetData, iCurData;
signed char RL; // 方向
signed char iSet[3];
signed char iCur[3];
unsigned char T0_NUM;
unsigned char fx_flag;
unsigned char fx_flag2 = 0;
sbit MotorEn = P2^1; // 使能
sbit FX = P2^0; // 方向
sbit CLK = P2^2; // 脈沖
unsigned int gStep = 0;
unsigned long gMainchong = 0;
unsigned int gJd = 0;
unsigned char dj_flag = 0;
/********************************************************************
* 名稱 : Delay()
* 功能 : 延時,延時時間大概為1毫秒
* 輸入 : 無
* 輸出 : 無
***********************************************************************/
void Delay_1ms(uint i)
{
uint x,j;
for(j=0;j<i;j++)
for(x=0;x<=148;x++);
}
/********************************************************************
* 名稱 : delay()
* 功能 : 延時,延時時間大概為140US。
* 輸入 : 無
* 輸出 : 無
***********************************************************************/
void Delay2()
{
int i,j;
for(i=0; i<=10; i++)
for(j=0; j<=2; j++)
;
}
/********************************************************************
* 名稱 : enable(uchar del)
* 功能 : 1602命令函數
* 輸入 : 輸入的命令值
* 輸出 : 無
***********************************************************************/
void enable(uchar del)
{
// P0 = del;
P2 = del;
RS = 0;
RW = 0;
E = 0;
Delay2();
E = 1;
Delay2();
}
/********************************************************************
* 名稱 : write(uchar del)
* 功能 : 1602寫數據函數
* 輸入 : 需要寫入1602的數據
* 輸出 : 無
***********************************************************************/
void write(uchar del)
{
// P0 = del;
P2 = del;
RS = 1;
RW = 0;
E = 0;
Delay2();
E = 1;
Delay2();
}
/********************************************************************
* 名稱 : L1602_init()
* 功能 : 1602初始化，請參考1602的資料
* 輸入 : 無
* 輸出 : 無
***********************************************************************/
void L1602_init(void)
{
enable(0x38);
Delay_1ms(5);
enable(0x38);
Delay_1ms(5);
enable(0x38);
Delay_1ms(5);
enable(0x38);
enable(0x08);
enable(0x0c);
enable(0x04);
enable(0x01);
}
/********************************************************************
* 名稱 : L1602_char(uchar hang,uchar lie,char sign)
* 功能 : 改變液晶中某位的值，如果要讓第一行，第五個字符顯示"b" ，調用該函數如下
L1602_char(1,5,'b')
* 輸入 : 行，列，需要輸入1602的數據
* 輸出 : 無
***********************************************************************/
void L1602_char(uchar hang,uchar lie,char sign)
{
uchar a;
if(hang == 1) a = 0x80;
if(hang == 2) a = 0xc0;
a = a + lie - 1;
enable(a);
write(sign);
}
/********************************************************************
* 名稱 : L1602_string(uchar hang,uchar lie,uchar *p)
* 功能 : 改變液晶中某位的值，如果要讓第一行，第五個字符開始顯示"ab cd ef" ，調用該函數如下
L1602_string(1,5,"ab cd ef;")
* 輸入 : 行，列，需要輸入1602的數據
* 輸出 : 無
***********************************************************************/
void L1602_string(uchar hang,uchar lie,uchar *p)
{
uchar a;
if(hang == 1) a = 0x80;
if(hang == 2) a = 0xc0;
a = a + lie - 1;
enable(a);
while(1)
{
if(*p == '\0') break;
write(*p);
p++;
}
}
/**********************************************************/
void delay(unsigned char x) //x*0.14MS
{
unsigned char i;
while(x--)
{
for (i = 0; i<13; i++) {}
}
}
/**********************************************************/
void delay1(int ms)
{
unsigned char y;
while(ms--)
{
for(y = 0; y<250; y++)
{
_nop_();
_nop_();
_nop_();
_nop_();
}
}
}
//
void Ang2()
{
iCurData = gMainchong*0.9/8.0;
if(iCurData > 999)
iCurData = 0;
write_sfm(2, 7, iCurData);
}
// 計算并顯示42步進電機角度
void Ang3()
{
float f_ja;
unsigned char ge;
f_ja = (float)(gMainchong*0.9/8.0);
ge = ((unsigned int)(f_ja*10.0)) % 10 ;
// if(f_ja > 5)
// iCurData += 1;
write_sfm(2, 7, iCurData);
}
// 42步進電機左轉
void left(unsigned int Speed,unsigned int road)
{
//步進節拍A-D-C-B
FX = 1;
do{
CLK=CLK^0x01; // 輸出脈沖
mDelay(road); //這里的延時就可控制轉速
gMainchong++; // 作為顯示角度的脈沖數
Ang2(); // 計算并顯示角度
// 顯示方向箭頭
switch(fx_flag)
{
case 0:
write_string(2, 13, "<");
break;
case 1:
write_string(2, 14, "<");
break;
case 2:
write_string(2, 15, "<");
break;
case 3:
write_string(2, 13, " ");
break;
default:
break;
}
Speed--;
}
while(Speed);
Ang3(); // 計算并顯示角度
MotorEn = 0; // 步進電機停止
iCurData = 0;
TR0 = 0; // 關閉定時器
write_string(2, 13, "<<<");
}
// 42步進電機
void right(unsigned int Speed,unsigned int road) // 脈沖數間隔時間
{
//步進節拍：A-B-C-D
FX = 0;
do{
CLK=CLK^0x01; // 輸出脈沖
mDelay(road); //這里的延時就可控制轉速
gMainchong++; // 作為顯示角度的脈沖數
Ang2(); // 計算并顯示角度
fx_flag2++;
if(fx_flag2 >= 50)
{
fx_flag++;
fx_flag2 = 0;
if(fx_flag >= 5)
fx_flag = 0;
}
// 顯示方向箭頭
switch(fx_flag)
{
case 0:
write_string(2, 13, ">");
break;
case 1:
write_string(2, 14, ">");
break;
case 2:
write_string(2, 15, ">");
break;
case 3:
write_string(2, 13, " ");
break;
default:
break;
}
Speed--; // 脈沖數在減小
}
while(Speed);
Ang3(); // 計算并顯示角度
MotorEn = 0; // 步進電機停止
iCurData = 0;
TR0 = 0; // 關閉定時器
write_string(2, 13, ">>>");
}
// 8細分
void RightStepAll()
{
unsigned int ja = 0;
ja = (unsigned int)((iSetData/0.9)*8.0); // 脈沖
if(ja != 0)
right(ja, 10);
}
void LeftStepAll()
{
unsigned int ja = 0;
ja = (unsigned int)((iSetData/0.9)*8.0); // 脈沖
if(ja != 0)
left(ja, 10);
}
void hw_disponse()
{
if(IRCOM[2] == 0x0c) // 功能鍵
{
s1_num++;
cMode = 0; // 功能模式
if(s1_num ==1) // 第1次被按下
{
write_com(0x80+7); // 角度百位
write_com(0x0f); // 光標閃爍
}
if(s1_num ==2)
{
write_com(0x80+8);
}
if(s1_num == 3)
{
write_com(0x80+9);
}
if(s1_num == 4)
{
write_com(0x80+13);
}
if(s1_num == 5)
{
s1_num = 0; // 記錄按鍵清零
cMode = 0; // 退出模式
write_com(0x0c); // 取消光標閃爍
}
}
else if(IRCOM[2] == 0x18) // +
{
cMode = 0;
if(s1_num == 1) // 百
{
iSet[0]++;
if(iSet[0] >= 10)
iSet[0] = 0;
iSetData = iSet[0]*100 + iSet[1]*10 + iSet[2];
write_sfm(1, 7, iSetData);
write_com(0x80+7);
}
if(s1_num == 2)
{
iSet[1]++;
if(iSet[1] >= 10)
iSet[1] = 0;
iSetData = iSet[0]*100 + iSet[1]*10 + iSet[2];
write_sfm(1, 7, iSetData);
write_com(0x80+8);
}
if(s1_num == 3)
{
iSet[2]++;
if(iSet[2] >= 10)
iSet[2] = 0;
iSetData = iSet[0]*100 + iSet[1]*10 + iSet[2];
write_sfm(1, 7, iSetData);
write_com(0x80+9);
}
if(s1_num == 4) // 方向
{
RL++;
if(RL > 1)
RL = 0;
if(RL == 0)
write_string(1, 13, "R");
else
write_string(1, 13, "L");
write_com(0x80+13);
}
}
else if(IRCOM[2] == 0x5e) //-
{
cMode = 0;
if(s1_num == 1)
{
iSet[0]--;
if(iSet[0] < 0)
iSet[0] = 9;
iSetData = iSet[0]*100 + iSet[1]*10 + iSet[2];
write_sfm(1, 7, iSetData);
write_com(0x80+7);
}
if(s1_num == 2)
{
iSet[1]--;
if(iSet[1] < 0)
iSet[1] = 9;
iSetData = iSet[0]*100 + iSet[1]*10 + iSet[2];
write_sfm(1, 7, iSetData);
write_com(0x80+8);
}
if(s1_num == 3)
{
iSet[2]--;
if(iSet[2] < 0)
iSet[2] = 9;
iSetData = iSet[0]*100 + iSet[1]*10 + iSet[2];
write_sfm(1, 7, iSetData);
write_com(0x80+9);
}
if(s1_num == 4) // 方向
{
RL--;
if(RL < 0)
RL = 1;
if(RL == 0)
write_string(1, 13, "R");
else
write_string(1, 13, "L");
write_com(0x80+13);
}
}
else if(IRCOM[2] == 0x08) // 運行
{
cMode = 0;
gMainchong = 0;
iCurData = 0;
// write_sfm(2, 7, iCurData); // 當前角度已經復位
write_sfm(2, 7, 66);
write_string(2, 13, " ");
// T0_Init();
MotorEn = 1; // added 5-30
// TR0 = 1; // 啟動
if(RL == 0) // 右轉
RightStepAll();
if(RL == 1)
LeftStepAll();
}
else
{
;
}
}
/*******************************************************************/
main()
{
IE = 0x84; //允許總中斷中斷,使能 INT1 外部中斷
TCON = 0x10; //觸發方式為脈沖負邊沿觸發
IRIN=1; //I/O口初始化
delay1(10); //延時
MotorEn = 0; // L297 使能(只有智能，才能正常工作，否則停止)
init_1602(); //lcd1602初始化
write_string(1, 2, "set:");
write_sfm(1,7,iSetData);
write_string(2, 2, "cur:");
write_sfm(2,7,0);
mDelay(1);
write_string(1, 13, "R");
write_string(2, 13, ">>>");
iSetData = 0;
while(1);
} //end main
/**********************************************************/
void IR_IN() interrupt 2 using 0
{
unsigned char j,k,N=0;
EX1 = 0;
delay(15);
if (IRIN==1)
{ EX1 =1;
return;
}
//確認IR信號出現
while (!IRIN) //等IR變為高電平，跳過9ms的前導低電平信號。
{delay(1);}
for (j=0;j<4;j++) //收集四組數據
{
for (k=0;k<8;k++) //每組數據有8位
{
while (IRIN) //等 IR 變為低電平，跳過4.5ms的前導高電平信號。
{delay(1);}
while (!IRIN) //等 IR 變為高電平
{delay(1);}
while (IRIN) //計算IR高電平時長
{
delay(1);
N++;
if (N>=30)
{ EX1=1;
return;} //0.14ms計數過長自動離開。
} //高電平計數完畢
IRCOM[j]=IRCOM[j] >> 1; //數據最高位補“0”
if (N>=8) {IRCOM[j] = IRCOM[j] | 0x80;} //數據最高位補“1”
N=0;
}//end for k
}//end for j
if (IRCOM[2]!=~IRCOM[3])
{ EX1=1;
goto LOOP; }
switch(IRCOM[2])
{
case 0x16:
distemp = 0;
break;
case 0x0c:
distemp = 1;
break;
case 0x18:
distemp = 2;
break;
case 0x5e:
distemp = 3;
break;
case 0x08:
distemp = 4;
break;
case 0x1c:
distemp = 5;
break;
case 0x5a:
distemp = 6;
break;
case 0x42:
distemp = 7;
break;
case 0x52:
distemp = 8;
break;
case 0x4a:
distemp = 9;
break;
}
hw_disponse();
EX1 = 1;
LOOP:;
}

復制代碼
