本次設計一個由AT89C52單片機控制的簡易交通燈系統，系統包括一個十字路口和兩個數碼管，十字路由兩條干道交叉組成，分為東西主干道和南北次干道。東西主干道設有兩組紅黃綠指示燈，南北次干道設有兩組紅綠指示燈。主干道通車時，綠燈亮6s,次干道紅燈亮9s；6s后主干道綠燈熄滅，黃燈閃爍3s;3s后主干道黃燈熄滅，紅燈亮9s次干道通車，紅燈熄滅，綠燈亮9s,之后重復循環。

該設計的總體設計框圖如下所示：

• 單片機最小系統的工作原理


單片機最小系統主要由電源、復位、振蕩電路以及擴展部分等部分組成。

電源供電模塊

對于一個完整的電子設計來講，首要問題就是為整個系統提供電源供電模塊，電源模塊的穩定可靠是系統平穩運行的前提和基礎。

復位電路

單片機的置位和復位，都是為了把電路初始化到一個確定的狀態，一般來說，單片機復位電路作用是把一個例如狀態機初始化到空狀態，而在單片機內部，復位時單片機是把一些寄存器以及存儲設備裝入廠商預設的一個值。

單片機復位電路原理是在單片機的復位引腳RST上外接電阻和電容，實現上電復位。當復位電平持續兩個機器周期以上時復位有效。復位電平的持續時間必須大于單片機的兩個機器周期。具體數值可以由RC電路計算出時間常數。
    復位電路由按鍵復位和上電復位兩部分組成:
(1)上電復位：STC89系列單片及為高電平復位，通常在復位引腳RST上連接一個電容到VCC，再連接一個電阻到GND，由此形成一個RC充放電回路保證單片機在上電時RST腳上有足夠時間的高電平進行復位，隨后回歸到低電平進入正常工作狀態，這個電阻和電容的典型值為10K和10uF。
(2)按鍵復位：按鍵復位就是在復位電容上并聯一個開關，當開關按下時電容被放電、RST也被拉到高電平，而且由于電容的充電，會保持一段時間的高電平來使單片機復位。

振蕩電路

單片機晶振的作用是為系統提供基本的時鐘信號。通常一個系統共用一個晶振，便于各部分保持同步。

• 交通燈以及數碼管的控制原理


東西向主干道通車時，綠色指示燈亮6s，數碼管1顯示6~0，南北向次干道紅色指示燈亮9s，數碼管2顯示9~0；當數碼管1顯示0時，主干道紅色指示燈熄滅，黃色指示燈閃爍3s，數碼管1顯示3~0；當數碼管1顯示0時，黃色指示燈熄滅，紅色指示燈亮9s，數碼管1顯示9~0，次干道通車，綠色指示燈亮9s，數碼管2顯示9~0；當數碼管2顯示0時，重復以上過程。

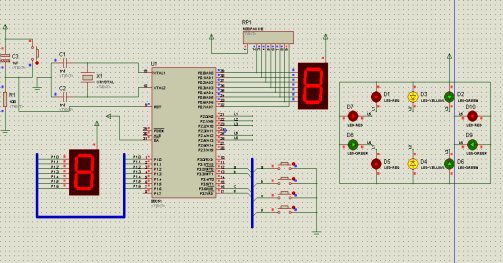

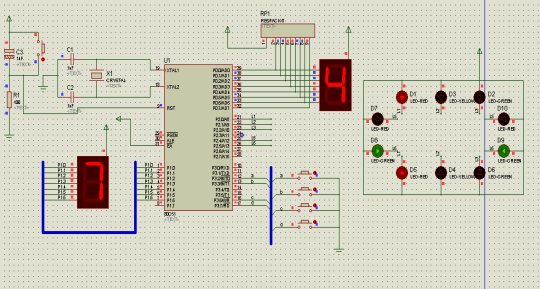

• 仿真電路圖及其工作流程


接通電源后:

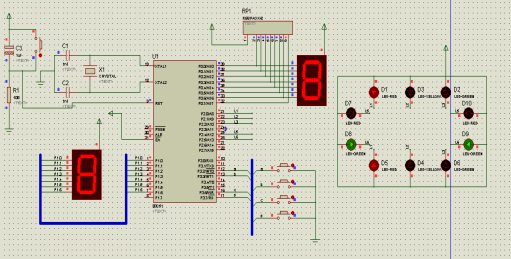

按下按鍵S1后:

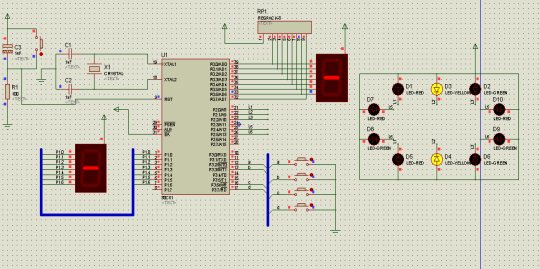

按下按鍵S2后:

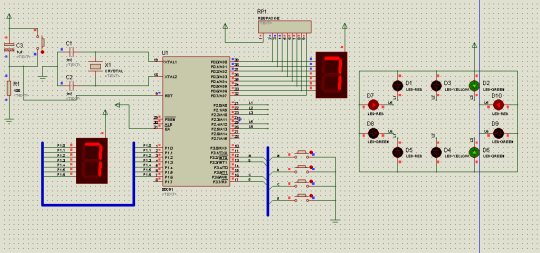

按下按鍵S3后:

按下按鍵S4后:

• 硬件電路制作過程總結


硬件電路的制作，是一個既漫長又充滿挑戰的過程。根據老師提供的紙質原理圖，用Altium Designer軟件畫出交通燈的原理圖，封裝原理圖，然后生成PCB圖，最后是PCB的布線，就這樣完成了交通燈的軟件設計過程。

接下來就是交通燈的硬件制作過程: 首先將PCB圖打印在熱轉印紙上，通過熱轉印機把熱轉印紙上的圖轉印到銅板上(轉印前用細磨砂紙反復摩擦銅板，去掉其表面的氧化層)，然后將銅板放在腐蝕液中腐蝕10-30分鐘。腐蝕完后就是進行鉆孔和零件的焊接，最后就得到了我們需要的電路板。

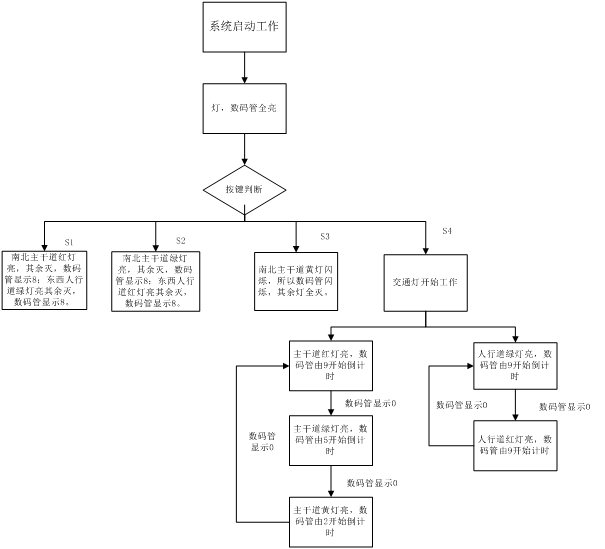

• 軟件系統總設計流程圖


• 數碼管與LED燈的控制流程圖



下載附件

2017-1-14 01:53 上傳

• 軟件調試小結


通過這次對交通燈系統的設計，我們掌握了設計一個實用裝置電路的基本方法和基本步驟，掌握了實用裝置工作的基本原理，同時,通過實踐,我們加深了對課本知識的理解程度,對我們的專業知識的學習有很大的幫助。本次設計，還讓我們?cè)趯?shí)踐中驗證了我們所學知識的實用性，證明我們所學知識并不是僅僅只是一連串的理論知識，它同時還是很具有現實作用的，我們所學的知識能夠給我們的生活帶來便利，可以加快社會進步，改善人類生活。通過這次課程設計，還大大增進了我們對設計各種電子產品的興趣和信心，期待下一次的電子設計。

• 裸機通電測試與分析


所設計的交通燈的主要用途是指示交通通行和顯示時間，因此主要檢測發光二極管模塊和數碼管顯示模塊，按鍵模塊。

按照本設計的功能需求，進行相應的功能測試。

測試內容包括：

• 檢查硬件電路是否有虛焊。
• 檢查發光二極管模塊，顯示模塊，按鍵模塊。
• 檢查硬件情況是否完好。


測試結果分析：裸機測試第一次，接好線，接上電源后，電路板無任何反應。啟動電源開關后，電源指示燈亮，并且以數碼管亮。裸機測試成功。

• 下載程序后通電測試與分析


下載程序到芯片上后，通電后按下開關，發現2個數碼管都沒有完整顯示數字8，10個發光二極管也沒有全亮，估計是二極管的引腳存在虛焊或者電路短路。首先將萬用表調到蜂鳴檔，把萬用表的紅黑表筆接到不亮的二極管的正負極上，如果能正常發光，說明是引腳虛焊造成的；如果不能發光，就要檢查二極管的正負極是否接反或者導線存在短路。經過以上分析，基本可以確定電路板存在的問題，對電路板進行修整后，接通電源，數碼管正常顯示數字8，10個發光二極管全亮。

• 系統測試總結


其實把程序?qū)�入到仿真圖中，在仿真圖中測試，在仿真圖中測試的結果是符合設計的。那么在下載程序后通電測試過程中，應當和仿真圖中測試的結果相同。如果不相同，則說明所做的電路板出現問題。這也可以成為查找錯誤的方法之一。

如果相同，那么說明所寫的程序是正確的，所做的電路板也沒有錯誤，完全符合我們這次課程設計的要求。

經過精心檢測和調試，最終確定了本次課程設計所設計的交通燈系統基本能夠?qū)崿F(xiàn)要求的所有功能：以秒為單位倒計時并在計時回零瞬間完成換燈，并能實現發揮兩個功能。調試的結果，通過結合課本及參考資料的理論分析，各項參數基本處于合理范圍。至此，本次課程設計任務已經可以看到曙光，勝利距離我們已經是相當?shù)慕�了�?/font>

5        總結與體會

一轉眼已經過去14周了，下周就要上交報告和作品了。短暫而令人難忘的電工電子課程設計即將結束，在枯燥的專業基礎課的學習之余，能夠接觸到這么一門極其舒緩身心實習，盡管只有短暫的幾周，卻也讓我們從沉悶的心境中解脫出來，著實令人精神為之一振。這學期我們做的作品是基于單片機控制的模擬交通燈，這是繼大一以來做的第三塊電路板，也是大學期間做的最后一塊電路板。一想到這里，我就難以抑制內心的喜悅，喜悅的是終于沒有電工電子課程，因?yàn)槊看味家獮樽髌返氖�敗而�?dān)心是否會掛科。喜悅之余，還是有一點遺憾，遺憾的是再也沒有機會體驗做電路板了。

這次課程設計的課程時間是從第2周持續到15周。前面2、3周是在教室上課，從第4周開始我們都是在實驗室上課。第4周到第8周，我們要畫出交通燈的原理圖和PCB圖，雖然這次老師沒有重新教我們?nèi)绾问褂肁ltium Designer軟件,但是我們通過以前的資料和課本也能正確地畫出原理圖和PCB圖。第9周的任務就是打印PCB圖，把PCB圖轉印到銅板上，用腐蝕液腐蝕銅板，最后就是進行打孔和焊接。在鉆完電路板的孔后，我們就要在宿舍完成元件的焊接。11周開始就是對電路板進行調試，將電路板通電后，按下開關，如果電源指示燈能亮，說明電路板電路正常。然后再把老師給的測試程序裝載到電路板上，檢查數碼管和10個二極管是否能正常發亮。檢查完后用Proteus軟件畫出仿真圖，同時用KeilC軟件編寫程序，將編寫的程序裝到仿真圖上進行調試，直至仿真的效果與老師要求的效果一樣，才可將程序下載到電路板上。

以上就是這次實驗的過程總結，這次實驗與以往最大的不同，就是它不單單要求我們做出實物，還要運用所學的單片機知識，編出正確的程序，完成交通燈的紅綠燈轉換和數碼管的計時，這著實大大提高了實驗的難度。所以必須在學好單片機的前提下，才能成功做出作品。

通過這次實驗，不僅提高了我的動手能力，而且加深了我對Altium Designer、Proteus和KeilC軟件的運用能力，培養了我不怕困難、堅持不懈、吃苦耐勞的精神。總之，這次設計讓我受益匪淺，它不僅帶給我很多的知識，還讓我有了一個美好的記憶。當然，我知道，能有這么大的收獲，不僅離不開指導老師的悉心教導與關懷，也離不開學校為我們提供了這么好的實習環境和實驗設備，讓我們能夠真正的體驗到課程設計的魅力。

附錄

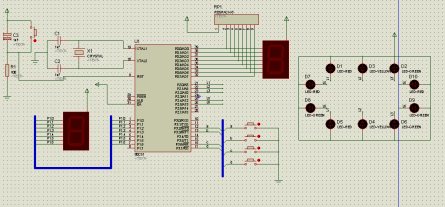

附錄A：電路仿真圖


下載附件

2017-1-14 01:53 上傳

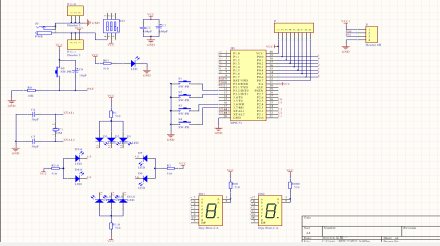

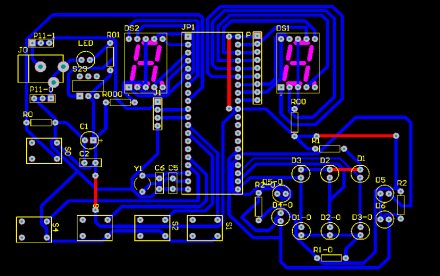

附錄B：電路原理圖與PCB圖


下載附件

2017-1-14 01:53 上傳


下載附件

2017-1-14 01:53 上傳

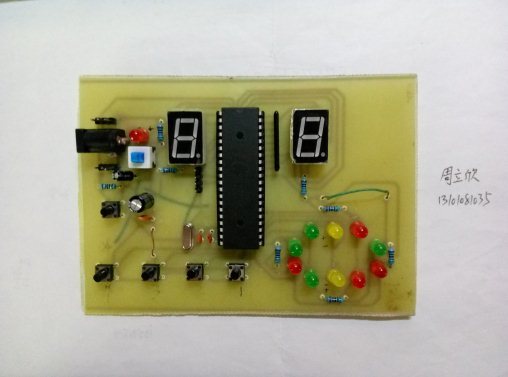

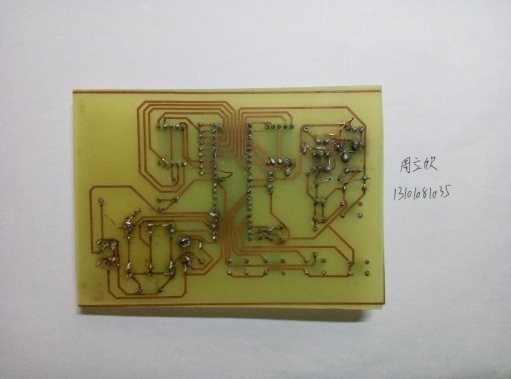

附錄C：實物照片


下載附件

2017-1-14 01:53 上傳


下載附件

2017-1-14 01:53 上傳
