PCB元件符號問題，急�。。�

ID:109103 · 發表于 2016-12-3 18:34

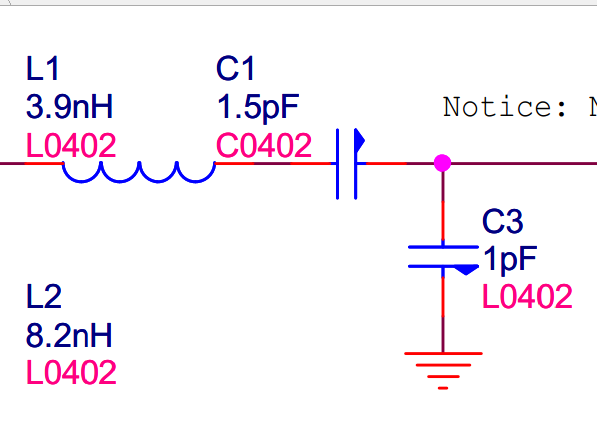

請問一下，圖中的電容器哪邊是正極，那邊是負極��？ QQ截圖20161203183326.png

ID:91114 · 發表于 2016-12-3 19:27

無極性電容

ID:109103 · 發表于 2016-12-3 19:52

aybco 發表于 2016-12-3 19:27
無極性電容

無極性電容的符號不是這種嗎？

ID:91114 · 發表于 2016-12-3 20:00

489445721 發表于 2016-12-3 19:52
無極性電容的符號不是這種嗎？

那你就是有三角形標志的是正極了，其實你自己畫一個用+ 表示正極就可以了

ID:97424 · 發表于 2016-12-3 20:17

電容符號下面帶三角的是負

ID:109103 · 發表于 2016-12-3 20:27

aybco 發表于 2016-12-3 20:00
那你就是有三角形標志的是正極了，其實你自己畫一個用+ 表示正極就可以了

多謝了

ID:111634 · 發表于 2016-12-3 20:59

本帖最后由 zl2168 于 2016-12-3 21:03 編輯

1pF和1.5pF電容沒有極性！為什么？僅線路分布電容就有可能達到幾個pF電容，哪來極性？
上述樓主說有極性，是誤導！��！

ID:109103 · 發表于 2016-12-3 21:39

zl2168 發表于 2016-12-3 20:59
1pF和1.5pF電容沒有極性！為什么？僅線路分布電容就有可能達到幾個pF電容，哪來極性？
上述樓主說有極性， ...

謝謝了，因為我是剛開始學，所以不懂，后面問老師知道了。謝謝指導呢。

ID:106021 · 發表于 2016-12-3 21:42

根據電路圖上畫的負極，帶三角的一邊應該是負極

ID:109103 · 發表于 2016-12-3 21:50

dabus 發表于 2016-12-3 21:42
根據電路圖上畫的負極，帶三角的一邊應該是負極

問了老師，這個代表是NPO電容，謝謝你的回答。

ID:152085 · 發表于 2016-12-4 15:12

有三角形那邊是負極

ID:147526 · 發表于 2016-12-4 15:52

電感就是L，電容就是cap，自己查下書吧。

ID:152080 · 發表于 2016-12-9 22:39

帶三角的一邊是負極

ID:153580 · 發表于 2016-12-9 22:45

電容有三角的一端應該是正極

ID:19771 · 發表于 2016-12-9 22:46

帶三角好的是負極

ID:153612 · 發表于 2016-12-10 08:19

帶三角hao的是負極

ID:70330 · 發表于 2016-12-10 10:19

帶三角號的是負極

ID:152447 · 發表于 2016-12-10 19:31

　這東西好�。�

ID:153763 · 發表于 2016-12-10 20:21

無極電容，一般電容，都是大于2.2uF才會有正負之分。

ID:154108 · 發表于 2016-12-12 14:19

第一次見這種標法的電容了，也是醉了～～

ID:126297 · 發表于 2016-12-12 14:49

從電路元件的接線看，帶三角符號的應該是電解電容的負極

ID:154186 · 發表于 2016-12-12 18:13

帶三角號的是正極

ID:154188 · 發表于 2016-12-12 18:42

一般有符號的是正極，但是還沒見過這種標法

ID:153777 · 發表于 2016-12-12 19:08

帶三角號的是負極

ID:153199 · 發表于 2016-12-16 14:17

電容，應該是有極性

ID:155099 · 發表于 2016-12-16 14:28

請問一下，圖中的電容器哪邊是正極，那邊是負極啊？

ID:148070 · 發表于 2016-12-16 15:40

電容符號下面帶三角的是負

ID:152526 · 發表于 2016-12-17 14:26

這么小的容量，應該是無極性電容。

ID:155166 · 發表于 2016-12-18 00:51

無極性電容，應該是某個人畫出來的，就這么用了

ID:155166 · 發表于 2016-12-18 00:52

無極性電容，應該是畫的時候就那么畫的，實際上當無極性用就好

ID:155484 · 發表于 2016-12-18 11:40

普通電容，無極性，正反接不影響。電解電容有極性，只能按極性接

ID:155571 · 發表于 2016-12-18 11:48

3.9NH方向是正

ID:155576 · 發表于 2016-12-18 12:20

帶三角號的是負極

ID:155580 · 發表于 2016-12-18 12:47

HEN QIANG

ID:155587 · 發表于 2016-12-18 14:27

看不懂

ID:155608 · 發表于 2016-12-18 14:54

無極性電容不分正負

ID:158734 · 發表于 2017-1-9 13:03

帶三角的那邊是負極

ID:160961 · 發表于 2017-1-9 15:48

就你圖中畫的符號，三角那邊是負，不過就電路中用到的電容大小，這電容應該是無極性電容！

ID:161115 · 發表于 2017-1-10 14:36

1P的電容無極性，原理圖用無極性的符號，就是兩邊都是一樣的，一條線狀的

ID:85788 · 發表于 2017-1-11 11:33

無極性的
