基于單片機的智能交通燈系統的設計

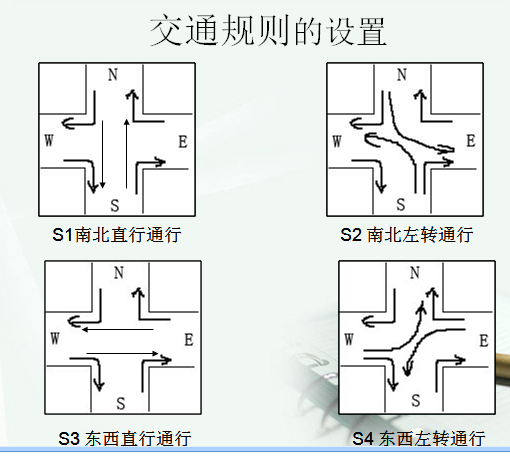

交通信號燈系統設置： 本系統是采用雙向六車道： 直行、左轉、右轉。 工作模式上有 正常模式、繁忙模式、特殊模式

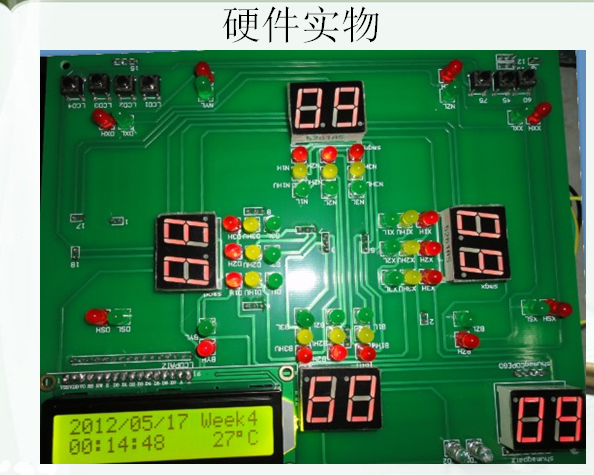

下載附件
2016-12-5 02:17 上傳
下載附件
2016-12-5 02:18 上傳
| 時間 狀態 | 綠燈通行 | 黃燈警告 | | 南北直行通行 | 35S | 5S | | 南北左轉通行 | 15S | 5S | | 東西直行通行 | 35S | 5S | | 東西左轉通行 | 15S | 5S |
下載附件
2016-11-23 17:08 上傳

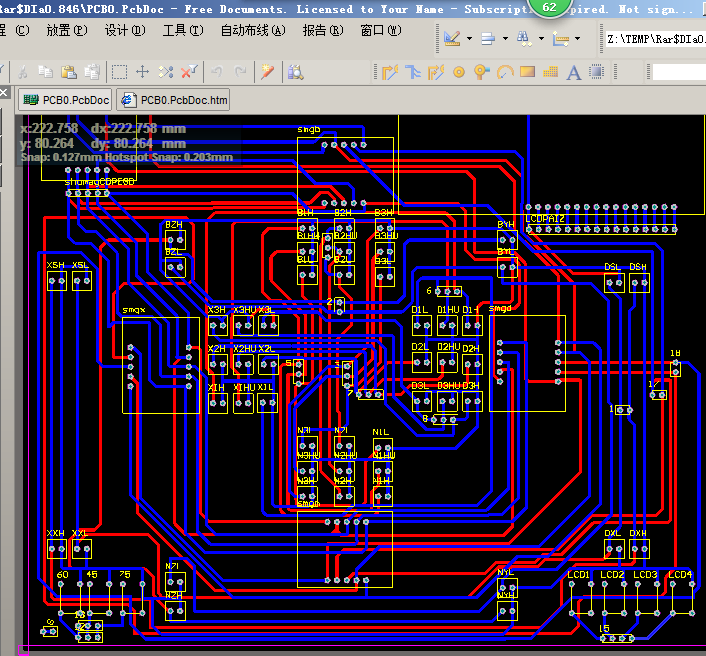

Altium Designer畫的PCB圖如下：(51hei附件中可下載工程文件)
下載附件
2016-12-5 01:54 上傳
下載附件
2016-12-5 01:54 上傳
優點： 缺點： 1：工作模式調整 1：控制的時間不能更改 2：時間的智能控制 2：右轉燈沒有考慮 3：簡單實用 3：功能單調
PCB Keil2代碼與Proteus7.5版本的仿真dsn文件:
