好看的炫彩筆筒萬歷年制作

ID:140725 · 發表于 2016-10-21 17:41

延伸時鐘的制作：筆筒式萬年歷

近段時間創意突然消失，把腦袋翻轉了都想不出什么有創意的制作，于是把隔夜飯翻出來炒一炒，再添加一點柴米油鹽醬醋茶，又是一道新的飯菜，不管你喜不喜歡，我都把它制作好了，正所謂觀看了這么多個，就不差這一個了（成語怎么說著？）。當然，最主要的是練一練我的制作能力，看看功夫有沒有缺失，今日看來，功力依舊，下面且聽我的廢話：
一看實際圖片，就不要我多嘴介紹了，一看就知道是個啥東西。由于發現這樣說下去的字?jǐn)?shù)不夠多，依舊提幾點增加字?jǐn)?shù)：正面觀看只有一塊1602顯示液晶屏,看上去很整潔，這個萬年歷功能除了一般時鐘的年，日，月，星期，時分秒的顯示之外，還添加了一個實時溫度的顯示，恨于覺得顯示的信息還不夠多，于是還在這個基礎上加上一個切換顯示的信息，先顯示一般的時間和溫度信息，過后切換第一行信息用英文顯示溫度提醒的語句，如：little cold now；It’s hot！等等的溫悉提示語句，還有早上好，中午好，晚上好的時間提示，看到只能顯示英文的東西，譬有慚愧感。。。于是又添加了一個譬有中國風味道的“農歷提示”功能，一到了我們中國傳統的重要節日時就會顯示出節日的信息，當然還有其他節日的提示了，如當日不是重要節日，就改為顯示祝愿的字符，還有用字符形成的笑臉字符，讓你笑著過好每一天。整點報時時除了用蜂鳴器鳴叫一聲之外，還有在“筆筒”內部左右還有兩個分別為紫色和黃色的led燈在內部閃爍提醒時間到來，燈光在洞洞板透射出來，看上去譬有舒服感。為了防止影響睡眠，蜂鳴器鳴叫報時設置在7：00——24:00，其他時間只有燈光提示。一氣呵成，下面繼續詳情。。

主要顯示的信息如圖所示：“2011/09/12 W→<6> 20:05;09 27.4°”之于W就是Week的簡寫，也就是星期六。


如果一直都是顯示這些信息的話，相信大家都會覺得不過癮，于是用了切換顯示的原理，使其顯示出更多的信息，如上圖所示的就是切換顯示的其中一項：某制作者和XX企鵝號碼，用以顯示權限所有。


接下來就是切換第一行的顯示內容，因?yàn)榈诙械娘@示信息較為重要，因此砍掉第一行的內容，到達規定秒數就會根據當前的實時溫度而用English提示當前溫度的信息，hot？cold？and warm？freeze to dead~~~

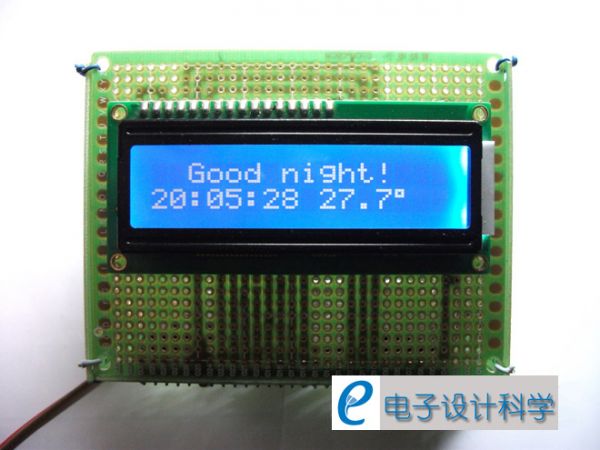

繼續顯示其他：Good Morning。。。Good noon。。。Good afternoon and Good night！。。。恩。。。英文還沒有忘記。。。


返回到中國來，接下來的就是顯示節日的信息，說是有中國風，當然不少了我們的傳統節日了，如上圖所示，春節，中秋節，七夕節等等重要的農歷節日提示，沒辦法，只能顯示英文字符。。。。當作一個中西結合的東西吧。。哈哈。。。


全部由洞洞板圍成的一個長方體形狀，器件擺放在內部，這樣，內部就有較大的空間用來擺放我們的圓珠筆，鋼筆了，一個筆筒的形狀也出來了。好像顯得有點多余啊。。。。沒辦法了。。。。


DS18B20溫度芯片要焊接在“筆筒”的外面，里面的器件多多少少會有一點發熱，此動作相信大家都懂的了。。。


程序：

單片機萬歷年電子鐘.rar (2.75 MB, 下載次數: 34)

ID:99130 · 發表于 2016-10-26 12:48

東西不錯 就是我覺得還有需要改進的地方可以把1602放在里面，只露出顯示部分，不知道會不會更好
