proteus仿真單片機貪吃蛇的詳細教程

  [復制鏈接]
ID:137190 發表于 2016-9-27 18:47 | 顯示全部樓層 |閱讀模式
一個“貪吃蛇”帶你進入proteus的世界.rar (993.14 KB, 下載次數: 106)
一個“貪吃蛇”帶你進入proteus的世界
首先我也是一個單片機和proteus的菜鳥，初識proteus，完全不知道如何下手，從網上找到一些教程，又覺得特別扯淡，沒有實際用途，沒辦法很快上手。無意中從網上看到了一個貪吃蛇的例程，一下子來了興趣，就在完成這個電路仿真的過程中也慢慢學會了proteus基本的操作。也希望分享給和我一樣剛開始使用的proteus的菜鳥們。
話不多說！開始吧！
首先你得擁有一個proteus，開始我使用的是8.0版本，但是經常會出現自動退出現象，查了很多資料都沒能解決 ， 現在使用的是較為穩定的7.5版本。
8.0版本進入后點擊上排的 ISIS圖樣進入原理圖繪制，而7.5版本打開后直接進入原理圖繪制： 1.001.jpg
圈起來的是重點哦！
那個向右邊的三角是元器件放置，點擊它再點擊P即可進入元器件選擇界面 1.002.jpg
在搜索框中輸入你想放置的器件名稱就可以搜索到，我也給大家附上了常用器件的名稱對照表。

1.003.jpg 這個圖標是放置接地 和電源等等的 1.004.jpg

了解這些后你就可以開始繪制一張貪吃蛇的原理圖了，如下（proteus仿真是可以不用接入單片機最小系統的）

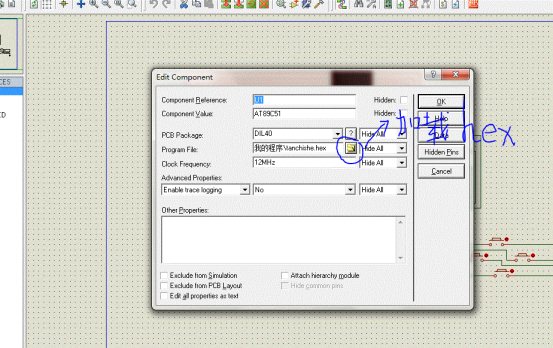

雙擊單片機，添入hex文件


好啦 現在點擊右下角的 1.007.jpg 仿真開始咯？
貪吃蛇走起！

  1.   //proteus仿真論壇:proteus.5d6d.com
  2. #include <reg51.h>
  3. #define uchar unsigned char
  4. #define SNAKE 20                 //最大長度
  5. #define TIME 50                 //顯示延時時間
  6. #define SPEED 71               //速度控制

  8. sbit up=P3^3;       //down
  9. sbit down=P3^1;
  10. sbit right=P3^2;
  11. sbit left=P3^4;
  12. uchar x[SNAKE+1];
  13. uchar y[SNAKE+1];
  14. uchar time,n,i,e;              //延時時間，當前蛇長，通用循環變量，當前速度
  15. char addx,addy;                //位移偏移量
  16. /********************
  17. 延時程序
  18. *********************/
  19. void delay(char MS)
  20. {
  21. char us,usn;
  22. while(MS!=0)
  23. {
  24. usn = 0;
  25. while(usn!=0)
  26. {
  27. us=0xff;
  28. while (us!=0){us--;};
  29. usn--;
  30. }
  31. MS--;
  32. }
  33. }
  34. /*******************************************
  35. 判斷碰撞
  36. *******************************************/
  37. bit knock()
  38. {bit k;
  39. k=0;
  40. if(x[1]>7||y[1]>7)k=1;                             //撞墻
  41. for(i=2;i<n;i++)if((x[1]==x[i])&(y[1]==y[i]))k=1;  //撞自己
  42. return k;
  43. }
  44. /*****************
  45. 上下左右鍵位處理
  46. *****************/
  47. void turnkey()// interrupt 0 using 2
  48. {//up=1;
  49. if(!left){addy=0;if(addx!=1)addx=-1; else addx=1;}
  50. if(!right){addy=0;if(addx!=-1)addx=1; else addx=-1;}
  51. if(!up){addx=0;if(addy!=-1)addy=1; else addy=-1;}
  52. if(!down){addx=0;if(addy!=1)addy=-1; else addy=1;}
  53. }
  54. /*****************
  55. 乘方程序
  56. *****************/
  57. uchar mux(uchar temp)
  58. {
  59. if(temp==7)return 128;
  60. if(temp==6)return 64;
  61. if(temp==5)return 32;
  62. if(temp==4)return 16;
  63. if(temp==3)return 8;
  64. if(temp==2)return 4;
  65. if(temp==1)return 2;
  66. if(temp==0)return 1;
  67. return 0;
  68. }
  69. /*****************
  70. 顯示時鐘 顯示程序
  71. *****************/
  72. void timer0(uchar k)
  73. {while(k--)
  74. {for(i=0;i<SNAKE+1;i++)
  75. {P2=mux(x[i]);P1=255-mux(y[i]);
  76. turnkey();                     //上下左右鍵位處理
  77. delay(TIME);                   //顯示延遲
  78. P2=0x00;P1=0xff;
  79. }}
  80. }
  81. /*****************
  82. 主程序
  83. *****************/
  84. void main(void)
  85. {e=SPEED;
  86. P0=0x00;
  87. P1=0xff;
  88. P2=0x00;
  89. P3=0xff;
  90. while(1)
  91. {
  92. for(i=3;i<SNAKE+1;i++)x[i]=100;for(i=3;i<SNAKE+1;i++)y[i]=100;//初始化
  93. x[0]=4;y[0]=4;                                                //果子
  94. n=3;                                                          //蛇長 n=-1
  95. x[1]=1;y[1]=0;                                                //蛇頭
  96. x[2]=0;y[2]=0;                                                //蛇尾1
  97. addx=0;addy=0;                                                //位移偏移

  99. while(1){if(!left||!right||!up||!down)break;timer0(1);}
  100. while(1)
  101.   {timer0(e);
  102.    if(knock()){e=SPEED;break;}                          //判斷碰撞
  103.         if((x[0]==x[1]+addx)&(y[0]==y[1]+addy))         //是否吃東西
  104.            {n++;
  105.                    if(n==SNAKE+1)
  106.                    {n=3;e=e-10;
  107.                    for(i=3;i<SNAKE+1;i++)x[i]=100;
  108.            for(i=3;i<SNAKE+1;i++)y[i]=100;
  109.                    }
  110.            x[0]=x[n-2];
  111.            y[0]=y[n-2];
  112.            }
  113.     for(i=n-1;i>1;i--){x[i]=x[i-1];y[i]=y[i-1];}
  114.
  115.     x[1]=x[2]+addx;y[1]=y[2]+addy;                     //移動
  116.   }
  117. }
  118. }
復制代碼

回復

使用道具 舉報

ID:148153 發表于 2016-11-15 22:39 | 顯示全部樓層
請問我把這個代碼生成hex文件下載到單片機 單片機會什么沒任何反應呀--；求指導
回復

使用道具 舉報

ID:202508 發表于 2017-5-30 23:25 | 顯示全部樓層
這個代碼不對
回復

使用道具 舉報

ID:89286 發表于 2017-5-31 07:42 | 顯示全部樓層
thanks for sharing
回復

使用道具 舉報

ID:424770 發表于 2018-11-12 00:12 | 顯示全部樓層
幫大忙了
回復

使用道具 舉報

ID:421481 發表于 2020-4-5 11:51 | 顯示全部樓層
按鍵上接電阻是為什么？
回復

使用道具 舉報

ID:774404 發表于 2020-6-10 20:36 | 顯示全部樓層
2992179673 發表于 2020-4-5 11:51
按鍵上接電阻是為什么？

上拉電阻
回復

使用道具 舉報

ID:641349 發表于 2020-11-3 20:36 來自手機 | 顯示全部樓層
warriors 發表于 2017-5-30 23:25
**** 作者被禁止或刪除 內容自動屏蔽 ****

我也沒搞出來
