1.IIC
2.SPI
3.8080/8600
4.RGB接口
5.MIPI_DSI
6.TFT接口
7.MCU工作特點 1.IIC - I2C總線，是Inter－Integrated Circuit的縮寫。INTER-IC意思是用于相互作用的集成電路，這種集成電路主要由雙向串行時鐘線SCL和雙向串行數據線SDA兩條線路組成。
- I2C總線是PHLIPS公司推出的一種串行總線，是具備多主機系統所需的，包括總線裁決和高低速器件同步功能的高性能串行總線。

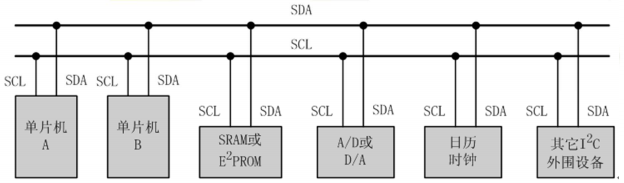

- I2C總線只有兩根雙向信號線。一根是數據線SDA，另一根是時鐘線SCL。
I2C總線通過上拉電阻接正電源。當總線空閑時，兩根線均為高電平。連到總線上的任一器件輸出的低電平，都將使總線的信號變低，即各器件的SDA及SCL都是線“與”關系。
每個接到I2C總線上的器件都有唯一的地址。主機與其它器件間的數據傳送可以是由主機發送數據到其它器件，這時主機即為發送器。由總線上接收數據的器件則為接收器。 - 主機：初始化發送、產生時鐘信號和終止發送的器件，它可以是發送器或接收器。主機通常是微處理器。
- 從機：被主機尋址的器件，它可以是發送器或接收器，在多主機系統中，可能同時有幾個主機企圖啟動總線傳送數據。為了避免混亂， I2C總線要通過總線仲裁，以決定由哪一臺主機控制總線。
在80C51單片機應用系統的串行總線擴展中，我們經常遇到的是以80C51單片機為主機，其它接口器件為從機的單主機情況。
I2C總線最主要的優點是其簡單性和有效性。由于接口直接在組件之上，因此I2C總線占用的空間非常小，減少了電路板的空間和芯片管腳的數量，降低了互聯成本。總線的長度可高達25英尺，并且能夠以10Kbps的最大傳輸速率支持40個組件。 I2C總線的另一個優點是，它支持多主控multimastering， 其中任何能夠進行發送和接收的設備都可以成為主總線。一個主控能夠控制信號的傳輸和時鐘頻率。當然，在任何時間點上只能有一個主控。
 2. SPI
2.1 SPI接口概述 - SPI總線是串行外圍設備接口,是一種高速的，全雙工，同步的通信總線，并且在芯片的管腳上只占用四根線.
- SPI的通信原理很簡單，它以主從方式工作，通常有一個主設備和一個或多個從設備，需要至少4根線。
- SPI接口是全雙工、同步、串口、單主機。
引腳定義： - SDO – 主設備數據輸出，從設備數據輸入
- SDI – 主設備數據輸入，從設備數據輸出
- SCLK – 用來為數據通信提供同步時鐘信號，由主設備產生
- CS – 從設備使能信號，由主設備控制
2.2 SPI從機的內部結構 - SPI從機從主機獲得時鐘和片選信號，因此cs和sclk都是輸入信號。
- SPI接口在內部硬件實際上是個簡單的移位寄存器,傳輸的數據為8位,在主器件產生的從器件使能信號和移位脈沖下,按位傳輸,高位在前,低位在后。
2.3 SPI總線
如果一個SPI從機沒有被選中，他的數據輸出端SDO將處于高阻狀態，從而與當前處于激活狀態的隔離開。
尋址：
- MOSI：When master, out line; when slave, in line
- MISO：When master, in line; when slave, out line
 - SPI總線在一次數據傳輸過程中，接口上只能有一個主機和一個從機能夠通信。并且，主機總是向從機發送一個字節數據，而從機也總是向主機發送一個字節數據。
- 在SPI傳輸中，數據是同步進行發送和接收的。
- 數據傳輸的時鐘基于來自主處理器的時鐘脈沖，
- 當SPI接口上有多個SPI接口的單片機時，應區別其主從地位， 在某一時刻只能由一個單片機為主器件。
- 從器件只能在主機發命令時,才能接收或向主機傳送數據。
- 其數據的傳輸格式是高位（MSB）在前，低位(LSB）在后
- SPI接口的一個缺點：沒有應答機制確認是否接收到數據。
- 如果只是進行寫操作，主機只需忽略收到的字節；反過來， 如果主機要讀取外設的一個字節，就必須發送一個空字節來 引發從機的傳輸。
2.4 優缺點 - 缺點：
（1）缺乏流控制機制，無論主器件還是從器件均不對消息 進行確認，主器件無法知道從器件是否繁忙。因此，需要軟件彌補，增加了軟件開發工作量。
（2）沒有多主器件協議，必須采用很復雜的軟件和外部邏 輯來實現多主器件架構。 - 優點：
（1）接口簡單，利于硬件設計與實現。
（2）時鐘速度快，且沒有系統開銷。
（3）相對抗干擾能力強，傳輸穩定

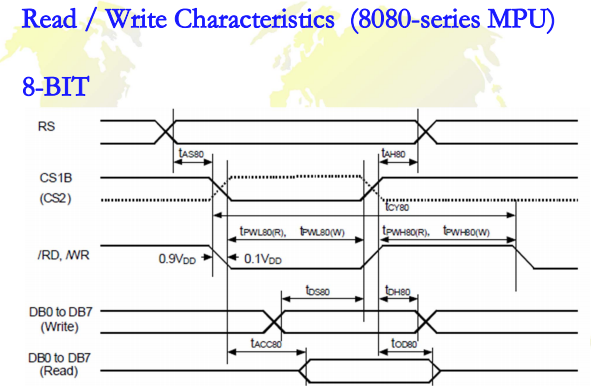

3. 8080與6800時序的區別 - 6800又叫moto總線，8080總線又叫Intel總線。
- 大致來說，Intel總線的控制線有四根，RD寫使能, WR讀使 能, ALE地址鎖存, CS片選。而moto總線只有三根，R/W讀/寫，ALE地址鎖存，CE片使能。
- 6800和8080的區別主要是總線的控制方式上。 對于內存 的存儲，需要數據總線和地址總線，這都是一樣的。
- 但對于存取的控制，它們則采用了不同的方式：
- 8080 是通過“讀使能（RE）”和“寫使能（WE）”兩條控制 線進行讀寫操作。
- 6800是通過“總使能（E）”和“讀寫選擇（W/R）”兩 條控制線進行。
4. RGB接口
4.1 RGB接口現在主要有三種方式： 16bit、18bit、24bit - 16bit RGB數據位是R1-R5,G0-G5,B1-B5，顯示比例為R:G:B 5:6:5，可顯示彩色數量為65k種色彩；
- 18bitRGB數據位是R0-R5,G0-G5,B0-B5，顯示比例為 R:G:B 6:6:6，可顯示色彩為262k種色彩。
- 24bitRGB數據位是R0-R7,G0-G7,B0-B7，顯示比例為 R:G:B 8:8:8，可顯示色彩為16M種色彩。
除了RGB接口數據線外， RGB接口連接方式還需要MCK,HSYNC和VSYNC三根時鐘線來保證, RGB接口數據按照正確的時序由CPU向LCD傳輸，其中MCK為系統時鐘，提供穩定的方波時鐘， HSYNC為行同步信號， VSYNC為場同步信號。
4.2 RGB接口工作特點
用RGB接口的MCU一般更強大，有專門的接口電路，RGB接口的driver IC去掉了一個接口電路（即CPU接口中處理Command/data的IO電路），就需要MCU提供RGB接口相對與系統接口而言是一種高速口，它需要外部提供時鐘以及行、幀同步信號，也是將數據轉換為相應的電壓輸送到panel上。H/V兩個場同步信號。
 5. MIPI_DSI
MIPI-DSI（移動行業處理器接口）是Mobile Industry Processor Interface的縮寫。 MIPI聯盟是一個開放的會員制組織。 2003年7月，由美國德州儀器（TI）、 意法半導體（ST）、 英國ARM和芬蘭諾基亞（Nokia）4家公司共同成立。 MIPI聯盟旨在推進手機應用處理器接口的標準化 。 該組織結集了業界老牌的軟硬件廠商包括最大的手機芯片廠商TI、影音多媒體芯片領導廠商意法、全球手機巨頭諾基亞以及處理器內核領導廠商ARM、還有手機操作系統鼻祖Symbian。隨著飛思卡爾、英特爾、三星和愛立信等重量級廠商的加入，MIPI也逐漸被國際標準化組織所認可 。 MIPI-DSI PIN定義 - MIPI_CLOCK_P I:Positive polarity of low voltage differential clock signal
- MIPI_CLOCK_N I: Negative polarity of low voltage differential clock signal
- MIPI_DATA_P I/O: Positive polarity of low voltage differential data signal
- MIPI_DATA_N I/O :Negative polarity of low voltage differential data signal
6. TFT接口 - MCU模式：目前最常用的連接模式，一般是80系統（68系 統已經不存在了）。數據位傳輸有8位，9位， 16位和18位 。連線分為：CS/RS(寄存器選擇），RD/，WR/，再就 是數據線了。優點是：控制簡單方便，無需時鐘和同步信號。缺點是：要耗費GRAM，所以難以做到大（QVGA 以上）；
- RGB模式：大屏采用較多的模式，數據位傳輸也有6位， 16位和18位之分。連線一般有：VSYNC，HSYNC，DOTCLK，VLD，ENABLE，剩下就是數據線。它的優缺 點正好和MCU模式相反。
- SPI模式：采用較少，連線為CS/，SLK，SDI，SDO四根 線，連線少但是軟件控制比較復雜
- VSYNC模式：該模式是在MCU模式下增加了一根VSYNC （幀同步）信號線而已，應用于運動畫面更新。
7. MCU工作特點 - MCU接口的LCD的Driver IC都帶GRAM，driver
IC作為MCU的一片協處理器，接受MCU發過來的Command/Data，可以相對獨立的工作；CPU接口也就是常說的系統接口包括80、68及串口，以80為例包18/16/9/8
bits種傳輸形式，18位接口即RGB均為6位數據，通過LCD Driver IC處理將6位數據轉換成灰階電壓輸送到panel上。 - 對于CPU接口的LCM，其內部的芯片就叫LCD驅動器。主 要功能是對主機發過的數據/命令，進行變換，變成每個
象素的RGB數據，使之在屏上顯示出來。這個過程不需要 點、行、幀時鐘。
|
