單片機電壓檢測系統仿真 帶vb上位機源碼等完整資料

[復制鏈接]
跳轉到指定樓層
樓主


題目：電壓檢測系統

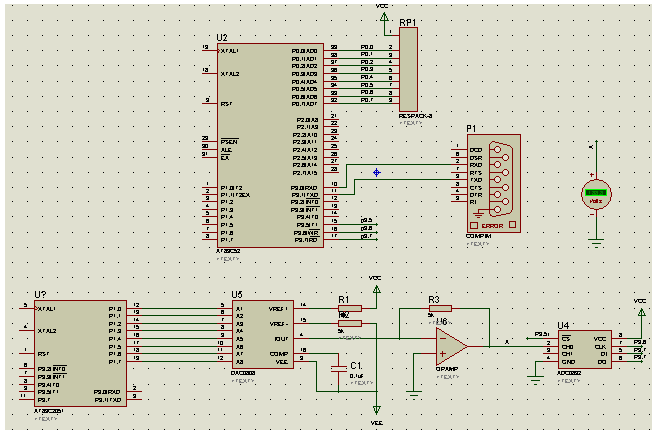

概述：1、用一個單片機和DA轉換組成一個隨機電壓發生單元（0~5V）；
         2、另一個單片機和AD轉換組成數據采集單元；
         3、通過串行接口將采集的數據傳到上位機中，需要編寫上位計算機程序，對采集的數據進行處理，如顯示當前值、畫出一定時間內的記錄曲線等。

說明：1、這里是一個仿真系統，需要安裝虛擬串口工具。proteus的串行接口對應虛擬串口com3，VB程序對應虛擬串口com4。
              1200BSP，無校驗位，8個數據位，1個停止位；單片機系統采用的是6M晶振。
         2、上位機程序用VB編寫，數據采集程序用匯編語言編寫，隨機電壓發生程序用C語言編寫。
         3、上位機程序可直接運行“工程1.exe”，如果在VB6.0的機器上可以看見原代碼。
         4、如果提示缺少MSCOMM32.OCX，可將文件夾中所帶的MSCOMM32.OCX復制粘帖到c:\windows\system32\下即可（不會對您的系統造成任何危害）。
下面是下位機的匯編程序：

  2. ;ADCS BIT P3.5 ;使能接口
  3. ;ADCLK BIT P3.6 ;時鐘接口
  4. ;ADDO BIT P3.7 ;數據輸出接口（復用）
  5. ;ADDI BIT P3.7 ;數據輸入接口
  6. ORG     0000H
  7. LJMP INITOUT
  8. ORG 0023H
  9. LJMP SERVE
  10. ORG 30H
  11. INITOUT:
  12. MOV SP,#60H   ;棧頂地址
  13. MOV TMOD,#20H  ;定時器1初始化
  14. MOV TH1,#0F3H  ;設置波特率為1200MHz，6MHz的晶振
  15. MOV TL1,#0F3H  ;
  16. MOV SCON,#50H  ;串口初始化為可以接收
  17. MOV PCON,#00H  ;波特率不倍增
  18. SETB TR1   ;啟動定時器
  19. SETB EA   ;開中斷
  20. SETB ES   ;允許串口中斷
  21. MainProgram:
  22. NOP    ;主程序主要是等中斷
  23. NOP
  24. LCALL CONV
  25. SJMP Mainprogram
  26. ;=======================================================
  27. SERVE:
  28. PUSH PSW        ;將程序狀態字壓入堆棧
  29. PUSH ACC        ;將累加器壓入堆棧
  30. CLR EA        ;關閉系統中斷
  31. CLR RI          ;清除中斷標志位
  32. MOV A,SBUF
  33. CJNE A,#01,NEXTI;判斷，01號單片機

  35. MOV SBUF,31H


  38. wait:jnb ti,wait
  39.      clr ti

  41. CLR RI          ;清除中斷標志位
  42. SETB EA         ;打開系統中斷
  43. POP ACC         ;累加器出棧
  44. POP PSW         ;程序狀態字出棧
  45. NEXTI:RETI            ;中斷程序返回



  49. ;==============================================
  50.
  51. CONV:MOV 30H,#02H;方式字選擇
  52.      MOV R0,#31H;數據存儲首地址
  53.      LCALL ADC0832;調用A/D轉換子程序

  55.      RET
  56. ;========================================
  57. ADC0832:SETB P3.7 ;初始化通道選擇
  58.         NOP
  59.         NOP
  60.         CLR P3.5 ;拉低/CS端
  61.         NOP
  62.         NOP
  63.         SETB P3.6 ;拉高CLK端
  64.         NOP
  65.         NOP
  66.         CLR P3.6 ;拉低CLK端,形成下降沿
  67.         MOV A,30H
  68.         MOV C,ACC.1 ;確定取值通道選擇
  69.         MOV P3.7,C
  70.         NOP
  71.         NOP
  72.         SETB P3.6 ;拉高CLK端
  73.         NOP
  74.         NOP
  75.         CLR P3.6 ;拉低CLK端,形成下降沿2
  76.         MOV A,30H
  77.         MOV C,ACC.0 ;確定取值通道選擇
  78.         MOV P3.7,C
  79.         NOP
  80.         NOP
  81.         SETB P3.6 ;拉高CLK端
  82.         NOP
  83.         NOP
  84.         CLR P3.6 ;拉低CLK端,形成下降沿3
  85.         SETB P3.7
  86.         NOP
  87.         NOP
  88.     MOV R7,#8 ;準備送下后8個時鐘脈沖
  89. ADH:MOV C,P3.7 ;接收數據
  90.     MOV ACC.0,C
  91.     RL A ;左移一次
  92.     SETB P3.6
  93.     NOP
  94.     NOP
  95.     CLR P3.6 ;形成一次時鐘脈沖
  96.     NOP
  97.     NOP
  98.     DJNZ R7,ADH ;循環8次
  99.     MOV C,P3.7 ;接收數據
  100.     MOV ACC.0,C
  101.     MOV @R0,A
  102.     MOV R7,#8
  103. ADL:MOV C,P3.7 ;接收數據
  104.     MOV ACC.0,C
  105.     RR A ;左移一次
  106.     SETB P3.6
  107.     NOP
  108.     NOP
  109.     CLR P3.6 ;形成一次時鐘脈沖
  110.     NOP
  111.     NOP
  112.     DJNZ R7,ADL ;循環8次
  113.     MOV B,@R0
  114.     CJNE A,B,ADC0832 ;數據校驗
  115.     SETB P3.5 ;拉高/CS端
  116.     CLR P3.6 ;拉低CLK端
  117.     SETB P3.7 ;拉高數據端,回到初始狀態
  118.     RET
  119. ;=======================================
復制代碼

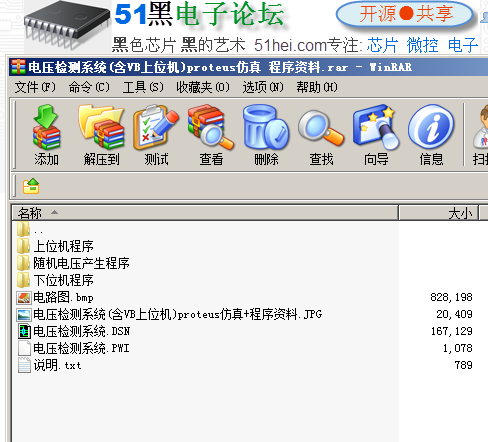

電壓檢測系統(含VB上位機)proteus仿真 程序資料.rar

135.49 KB, 下載次數: 67, 下載積分: 黑幣 -5

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏1 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:60656 發表于 2017-5-6 09:04 | 只看該作者
上位機運行錯誤”8002“，不知道什么原因
