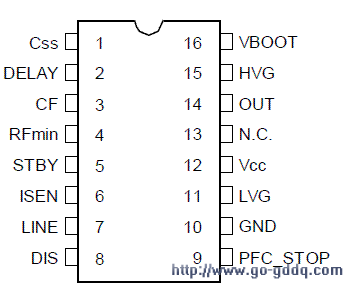

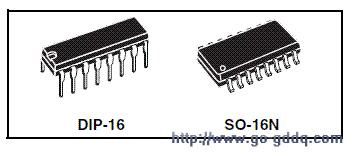

采用雙列16腳SO和DIP封裝。是一種雙通道可調同步降壓開關電源控制器，可輸出高、低兩側開關信號電壓，驅動兩只FET管。工作電壓為8.85~16V，工作溫度為-40～150℃，功耗為0.83W。適用于半橋串聯諧振軟開關變換器的控制芯片。在上一代產品L6598D的基礎上新增多種功能，如直接連接功率因數校正器(PFC)的專用輸出、兩級過流保護(OCP)、自鎖禁止輸入、輕負載突發模式操作和一個上電/斷電順序或欠壓保護輸入。

一.特點

1.50%占空比，變頻控制諧振半橋

2.高精度振蕩器

3.達到500KHz工作頻率

4.兩個級別OCP：頻移和鎖存關閉

5.接口有PFC控制器

6.禁用輸入鎖存

7.突發模式工作在輕負載下

8.輸入有開關順序或欠壓保護

9.非線性軟啟動為單調的輸出電壓上升

10.600V兼容的高側柵極驅動器集成了自舉二極管和高dV/dt免疫

11.-300/800mA高側和低側柵極驅動有UVLO下拉

二.應用

1. LCD&PDP TV

2.臺式筆記本，入門級服務器

3.電信SMIP

4.AC-DC調節器，開放框架SMIP
