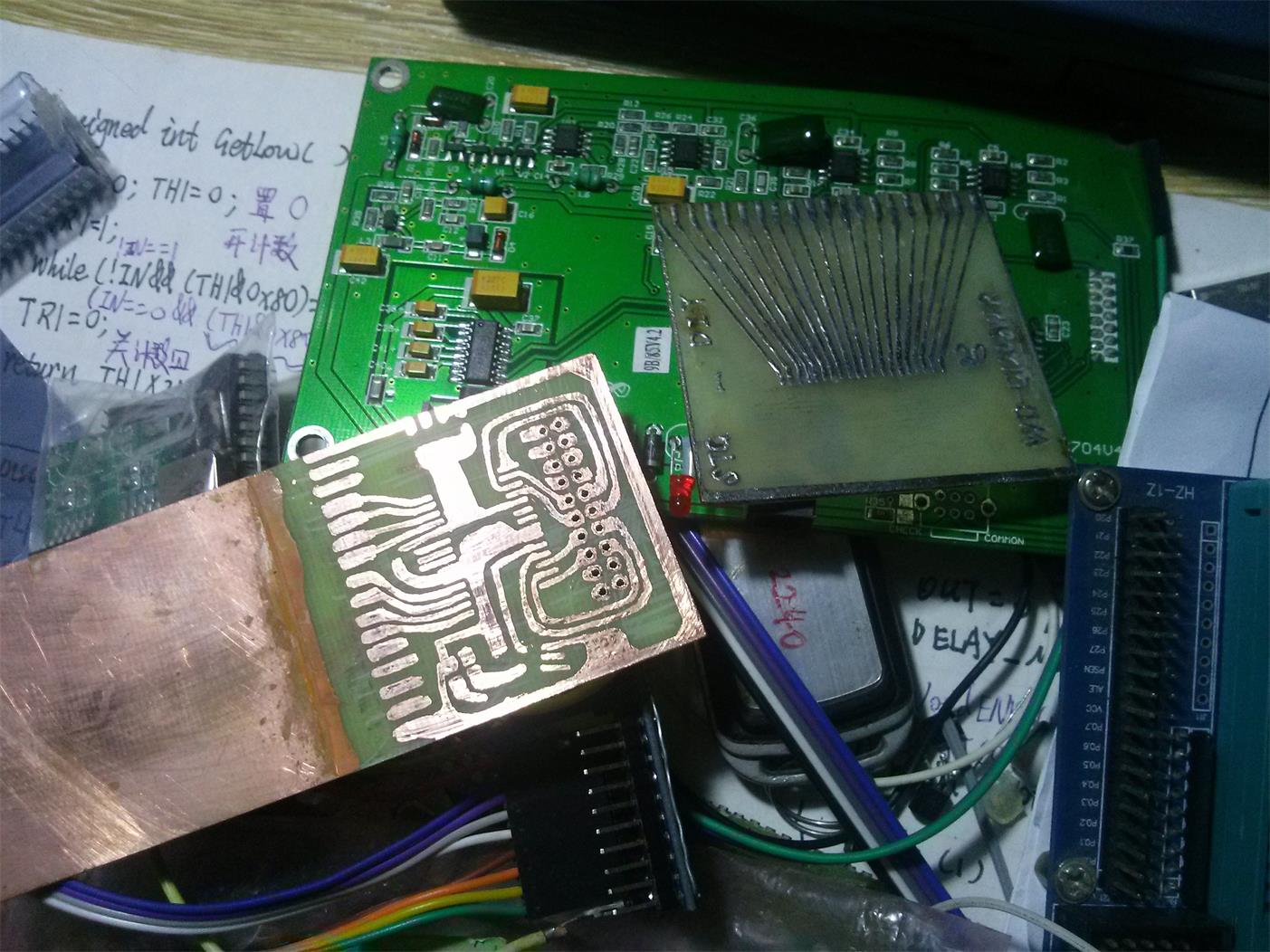

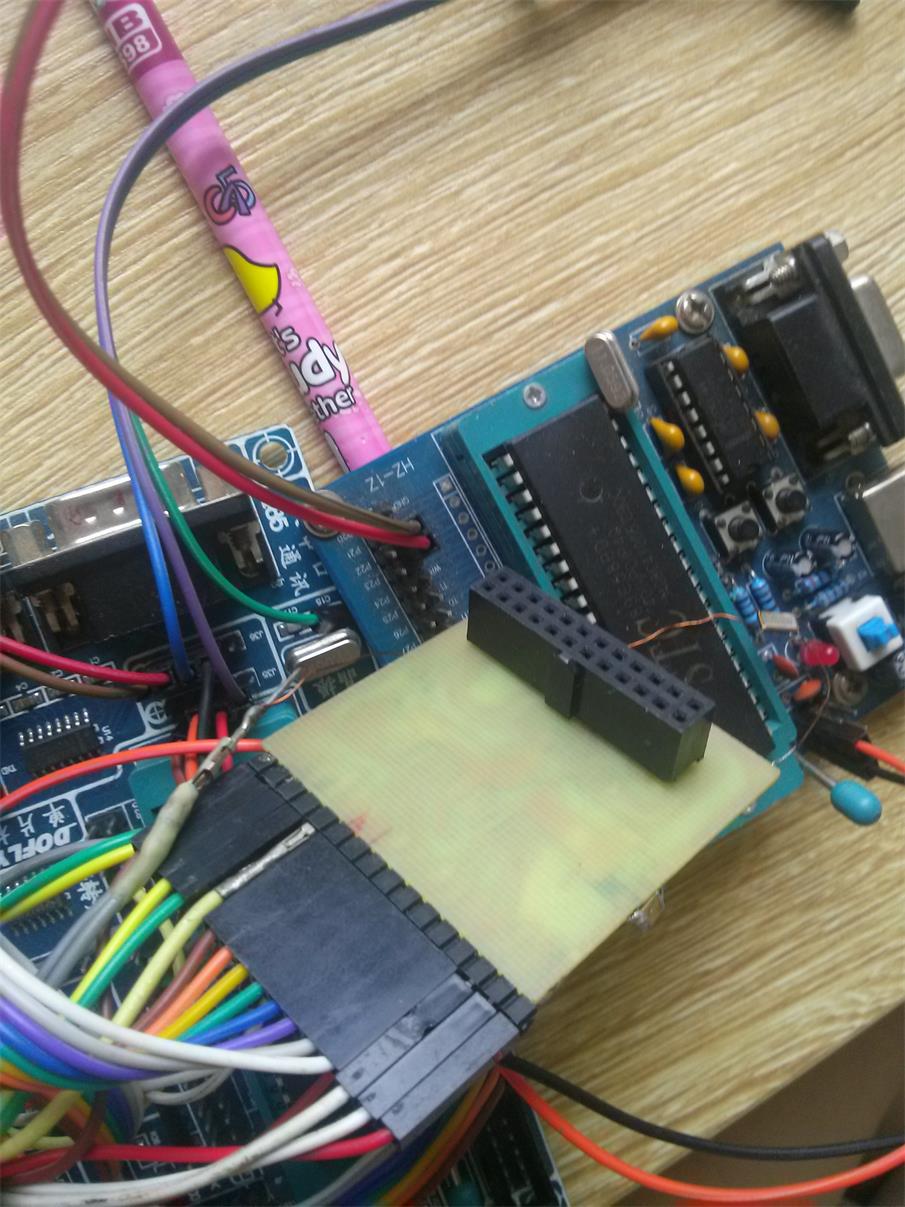

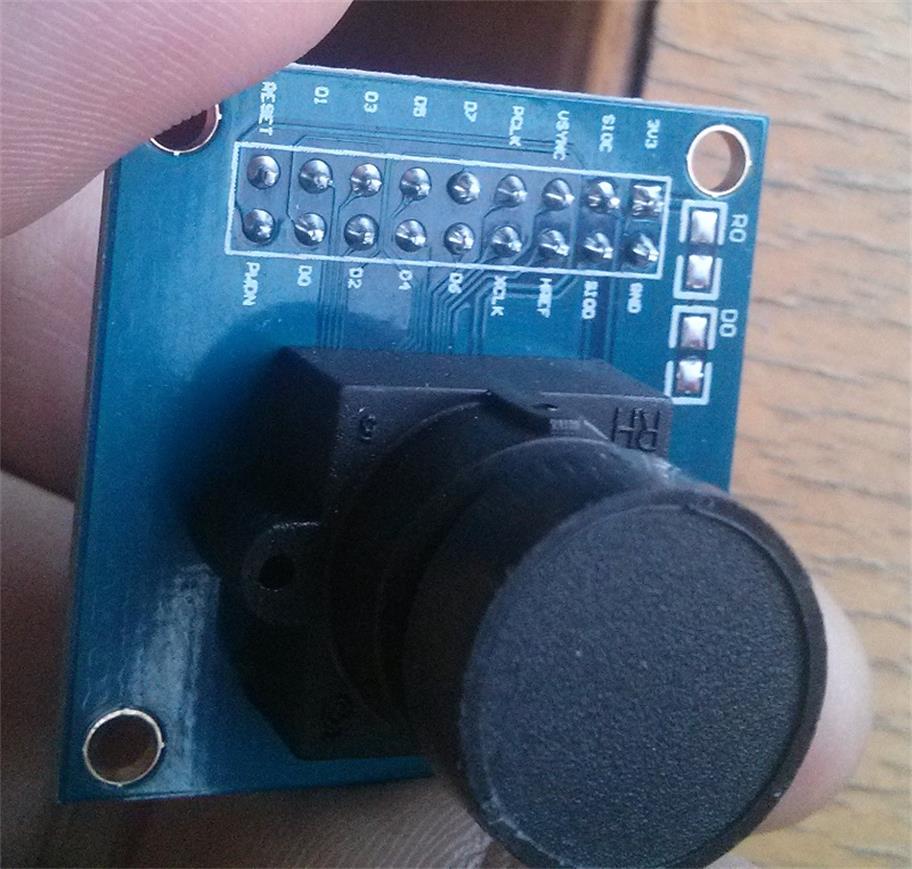

前些日子網購，發現一個可以單片機可以驅動的攝像頭，查了一下還挺火，并且51可以驅動，直接拍下了，就是這個 到手后才發現，不是所有的攝像頭都可以用51驅動，雖然都是ov7670型號的頭子，卻有帶fifo不帶fifo之所，怪不得價格差距這么大，我這個20，帶fifo的要50-70的樣子， 整天看著這個東西，甚是手癢，，，，買片fifo自己做塊板子吧，于是各種查資料，研究帶fifo和不帶fifo的區別，攝像頭的驅動方法，fifo芯片的驅動方法， 經過幾天研究發現，布線不是很復雜，可以自己做，于是才敢買了這個，不敢再像買攝像頭時那么大意了，，， 嘿嘿的東西，就是fifo（板子是我第一次做失敗的雙面板，拆接口拆的，懶得清洗了） 或許是因?yàn)椴欢�布線規則的原因，導致干擾，無法出圖，索性在做一片吧， 單面板+飛線，免得布線這嗎麻煩，我的原則是讓數據線走電路板，控制線基本就飛線 了，以減輕干擾， 或許很多朋友還不知道，這個東西，線太長了會干擾，數據線和其他線距離近了會干擾，，，，，反正一大堆的原因都有可能導致不出圖， 有興趣的可以自行搜索， 焊接過程，，此處省略1000字 好的，焊接完成了， 這是插攝像頭的座子， 細心的朋友或許會發現，板子上出了雜亂的飛線，還有一根插針， 這根插針是攝像頭的時鐘，因?yàn)闆]有找到合適的晶振，我用另一塊板子提供的時鐘，旁邊那塊小板子，就是專門提供時鐘的， 全貌就是這個樣子， 經過n遍確認鏈接無誤后，開始艱難的調試工作， 雖然攝像頭只有30w像素，但是控制寄存器差不多有百十個，并且datasheet上并沒有完全標注其功能，不像51，隨便什么問題都能搜到大把資料， 經過兩天的調試，出來這個畫面了 這就意味著將要成功了，因?yàn)榇藭r我輸出的是8彩條，基本調試過程都會讓攝像頭先輸出，彩條，方便觀察的， 根據我的理解這個現象應該是和顯示模塊的顯示方式不兼容造成的， 我嘗試著吧顯示模塊改成橫屏顯示， 8彩條，立馬清洗的出來了， 圖片找不到了，來張8彩條改成真實畫面的圖像吧， 久違的畫面終于出來了，為了這個畫面，我折騰了有一個月吧，挺高興的， 因?yàn)檫@個液晶模組直接5v供電的話背光很燙手，串了一個30偶電阻后，背光太暗了，，拍不清楚 這張圖片是出現干擾的時候的，感覺也挺漂亮的， 單片機  5a60s2 攝像頭 ov7670 fifo       al422b 源碼先不上了，寫的太亂了，因?yàn)槎际瞧礈惥W(wǎng)友的，也沒有完全改好，只是湊合著出圖了， 喜歡的話百 度一下吧，ov7670，源碼不多，大部分都是stm32的， 這兩張是做失敗的那顆雙面板，留個紀念吧
