業余手工制作TDA7297雙聲道功放圖解

ID:127902 · 發表于 2016-6-25 01:33

用TDA7297做功放塊，該IC供電范圍寬，在10V-20V即可，可輸出雙15W功率

電源濾波用兩只36V2200uF電解電容

電源供電采用LC濾波，并加一只二極管做反向保護

電源供電采用LC濾波，并加一只二極管做反向保護

功放塊采用左右聲道雙電源供電，并采用0.22歐限流電阻做保護

TDA7297圖紙

用 1K電阻將TDA7297的靜音腳拉為高電平，是IC進入放大狀態

用4558D做前置放大

4558D的外圍匹配元件用貼片元件焊在線路板背面，可節省電路板面積

正面效果圖

音調控制電路衰減電容及電阻也用貼片元件焊接在背面

第一級耦合電容采用50V1uF電容

電位器外殼都接地，防止干擾

背面線路效果圖

焊完后用清洗劑將線路板背面洗干凈

背面線路全圖

背面線路效果圖

音質控制正面元件

正面效果圖

音頻輸入選用3.5mm插座

音頻輸出用1000uF電容耦合，防止直流損壞揚聲器

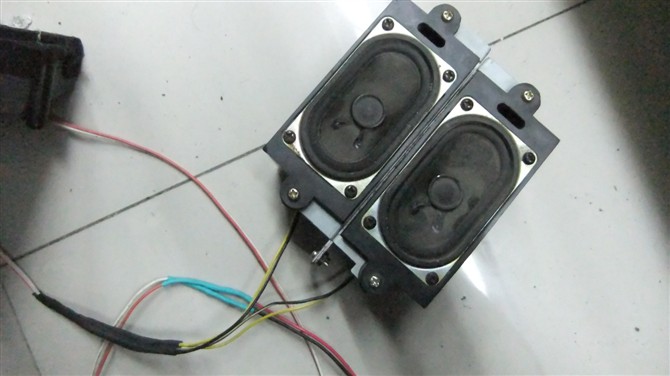

右聲道用兩只揚聲器并聯

右聲道音箱用插座相連

電源變壓器選用15V30W變壓器

將變壓器和功放板裝入音箱內

功放全圖

最后在殼子上貼上標簽，功放制作完成

開始試機，音質非常OK，功放制作結束
本次制作中所用到的電路知識有

一 .          4558D：4558D
1:AMP OUT1 放大信號輸出(1)
2:IN1-    反相信號輸入(1)
3:IN1+    同相信號輸入(1)
4:GND    接地
5:IN2+    同相信號輸入(2)
6:IN2-    反相信號輸入(2)
7:AMP OUT2 放大信號輸出(2)
8:Vcc    電源
額定電壓15V  /15*2

照片名稱：4558D內部電路

衰減式音調控制實際應用電路
高音、低音分開調節：C1、C2、W1構成高音調節器，R1、R2、C3、C4、W2構成低音調節器。W1旋到A點時高音提升，旋到B點時高音衰減。W2旋到C點時低音提升，旋到D點時低音衰減。組成音調電路的元件值必須滿足下列關系：

　�。�1） R1≥R2；

　�。�2） W1和W2的阻值遠大于R1、R2；

　�。�3）與有關電阻相比，C1、C2的容抗在高頻時足夠小，在中、低頻時足夠大；而C3、C4的容抗則在高、中頻時足夠小，在低頻時足夠大。C1、C2能讓高頻信號通過，但不讓中、低頻信號通過；而C3、C4則讓高、中頻信號都通過，但不讓低頻信號通過。

文中有錯的地方歡迎好友提出，我們共同交流電子知識

張石峰制作

ID:127902 · 發表于 2016-6-25 01:36

回復
----------------

焊接技術不錯不要用4558 應該用5532

主人4558比較常用，5532假的太多了！
5532是雙電源供電的，如果采用它就要再加一路電源，而4558供電+12V-20V即可，給功放塊TDA7297的供電基本相同，所以采用4558可以簡化供電電路

這個倒挺合理的！你們電路基礎比我好！
