麻雀雖小，五臟俱全之【STM32F042 Nucleo32】評測串口+GPIO SPI驅動OLED程序

ID:127084 · 發表于 2016-6-17 17:46

2014年，ST意法半導體發布了集自由、靈活、易用、可擴展、便宜等優點于一身的Nucleo64系列開發平臺深受工程師喜愛。
2015年，ST意法半導體發布了Nucleo32系列，Nucleo32與Nucleo64相比較，雖說引腳少了一般，但是，體積小了5倍，功能齊全，可謂是
麻雀雖小，五臟俱全，同時，Nucleo32兼容Arduino Nano的擴展接口，使之具有非常強大的可擴展性。

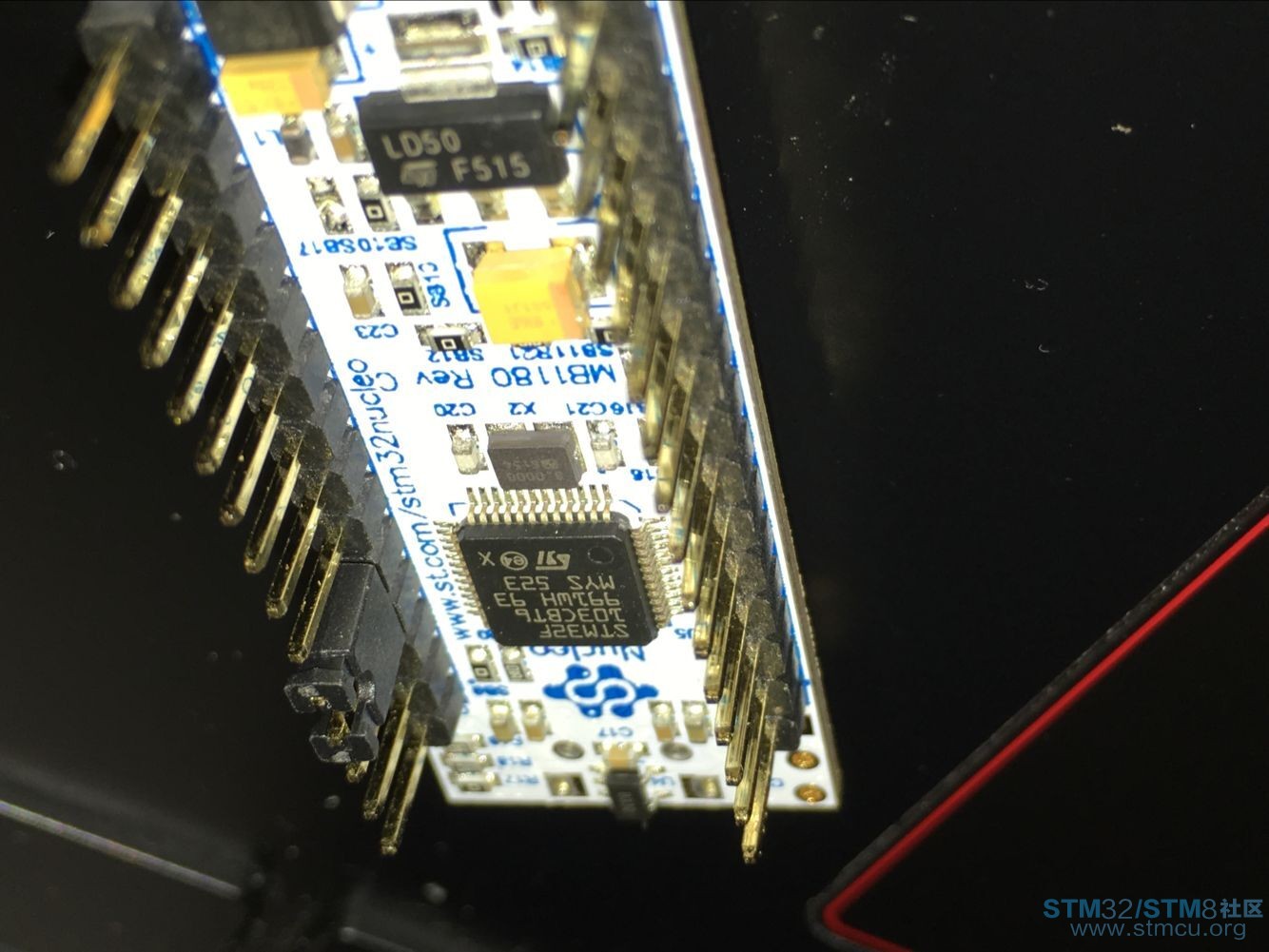

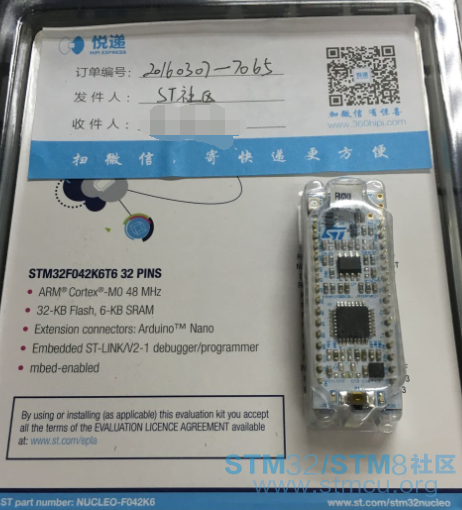

包裝上，Nucleo沒有任何一點改變，但是從圖上看出，Nucleo32體積真的非常小。那么問題來了，這么小，板子帶ST-Link開發仿真工具嗎？
答案是肯定的，不然怎么會說麻雀雖小，五臟俱全呢？下面讓我們一起欣賞一下這STM32F042-Nucleo32開發板吧！

STM32F042K6T6，基于Cortex-M0架構，運行頻率最大48Mhz，具有32K Flash, 6K SRAM的強大芯片資源，可謂是開發無壓力！
同時nucleo兼容Arduion Nano，讓nucleo具備強大的Arduion生態圈開發手段！
板載ST-LINK/V2-1仿真器，具備在線仿真，虛擬串口調試等功能，讓開發者只需要一根microUSB線即可完成仿真，串口通信等功能。
同時nucleo支持mbed的云平臺開發功能！

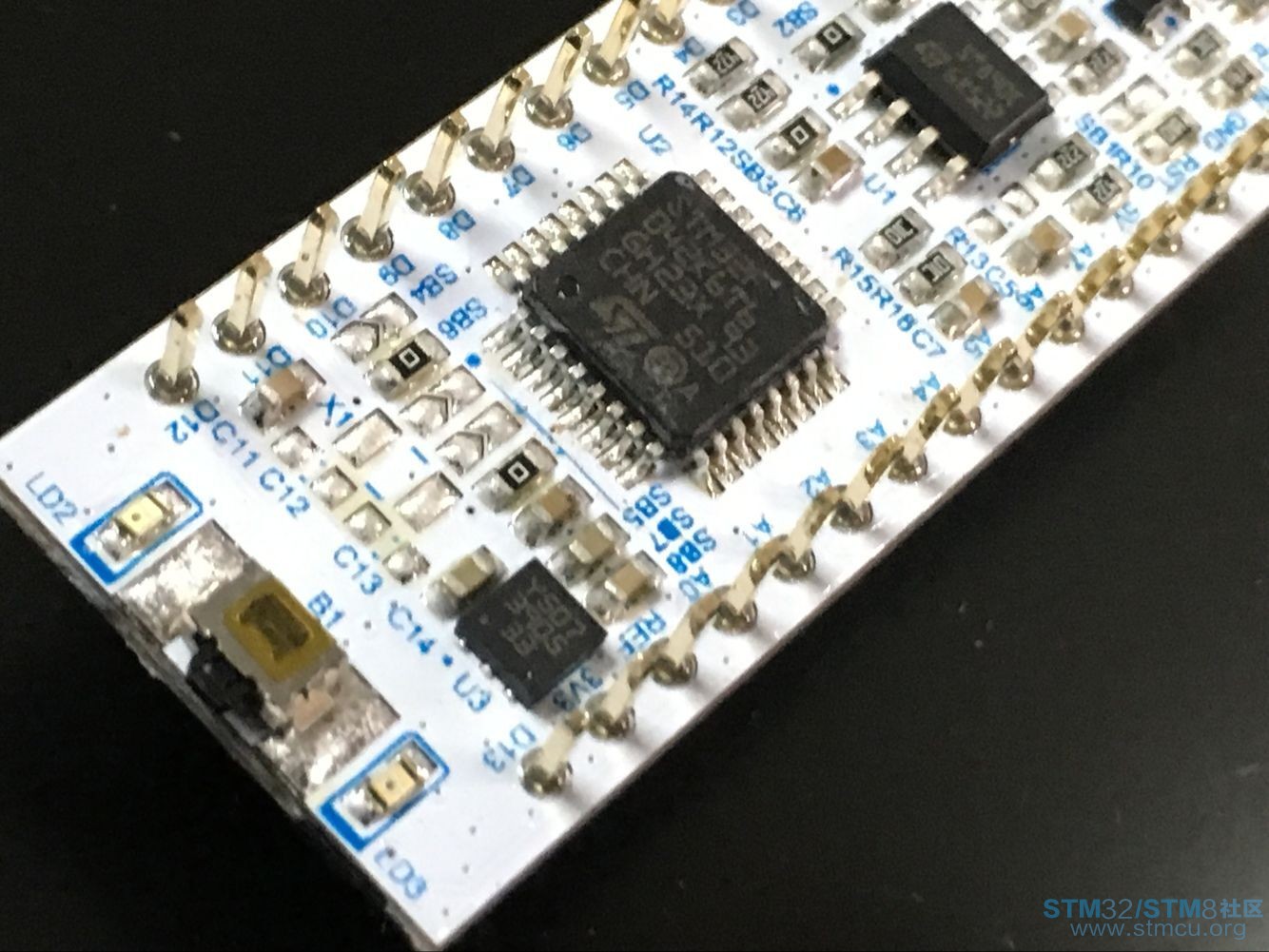

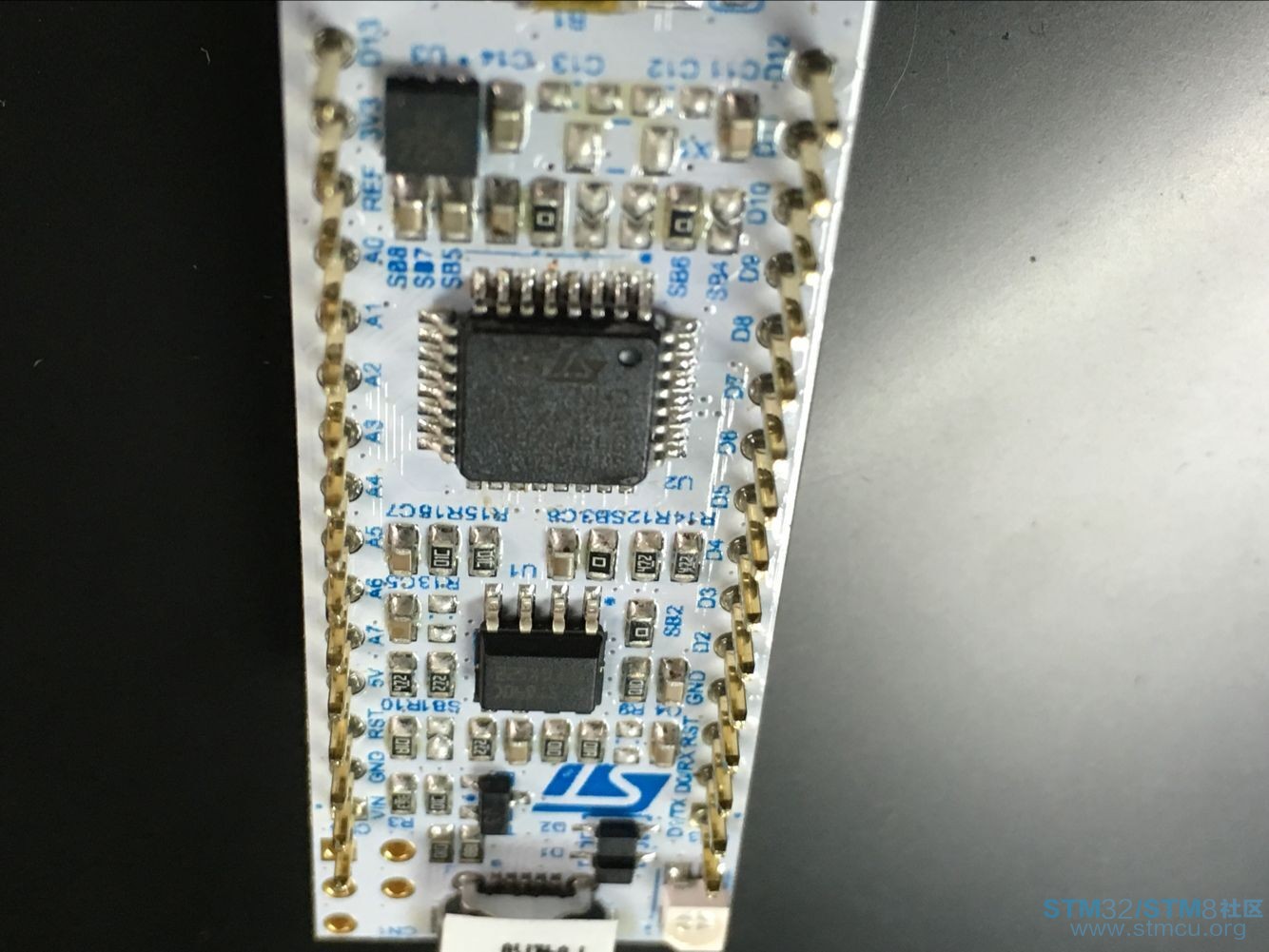

板子正面，具有一個microUSB接口，主芯片，電源管理芯片，復位按鍵燈，引腳排列在兩邊，同時，板子采用4層板結構，讓板子面積
更小，性能更加穩定！

STlink，降壓芯片等位于板子底面，同時將仿真接口引出，使開發者可以使之參加開發者自己的板子調試功能，整塊nucleo板子體積跟
市面上販?zhǔn)鄣腟Tlink體積幾乎無差別。

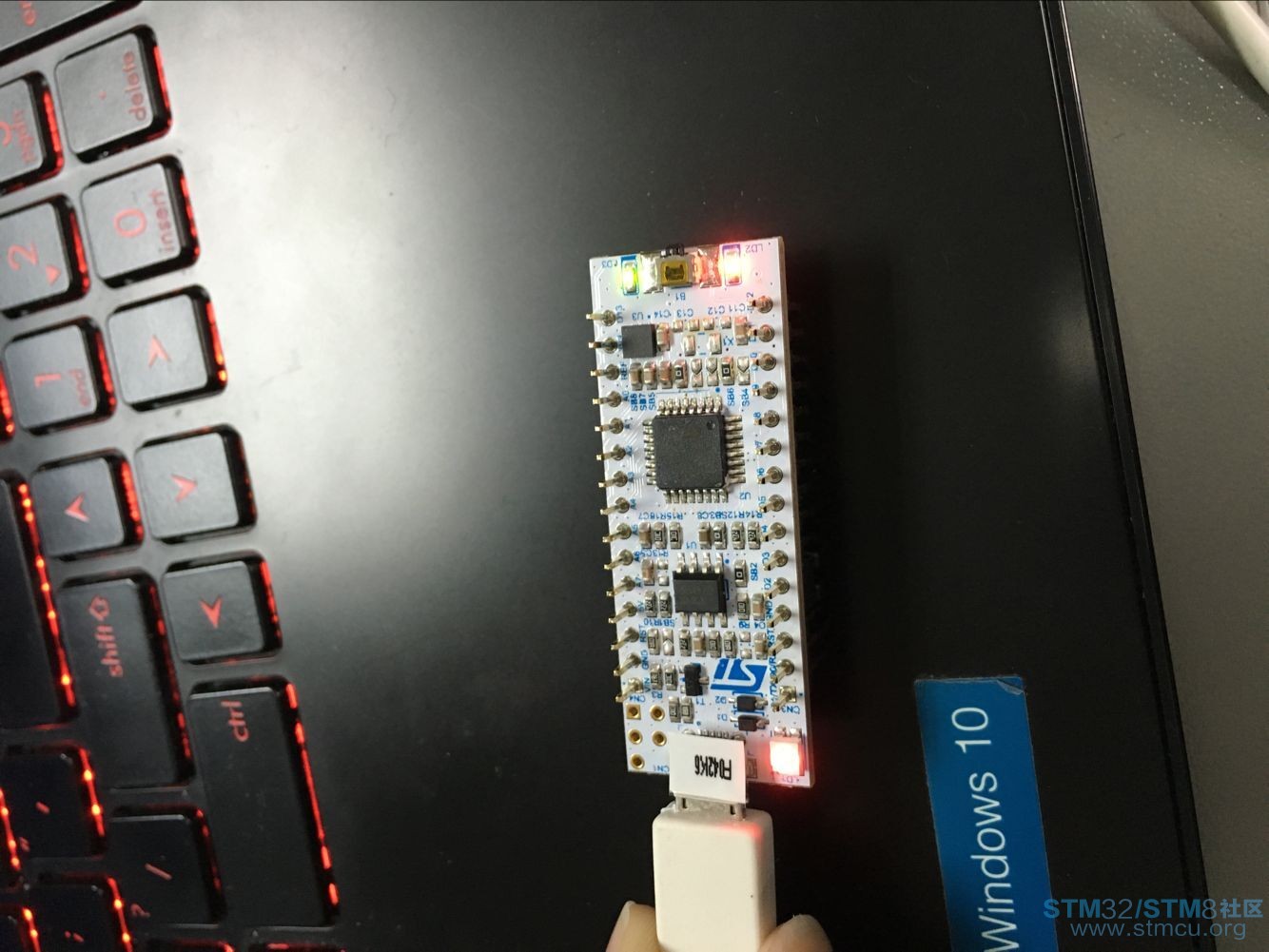

接上電腦后，電腦會顯示一個NODE-F042K6的盤符，同時nucleo板子上的LED會勻速閃爍，我們也可以發現，在板子引腳上看到一個
跳線帽，當跳線帽被拔出后，Nucleo板子上的LED閃爍速度會變快。

小結
簡單介紹了ST最新推出的STM32F042 Nucleo32開發板，板子兼容Arduino Nano接口設計，板載STLink/V2-1，支持ARM mbed在線編譯器以及第三方IDE開發工具，簡單，易用，方便，是作為我們開發者學習和開發產品的非常好的一個選擇！

STM32F042評測之：玩玩串口+GPIO
添加味道，上午對STM32F042做了比較簡單的介紹，現在我們來讓nucleo32跑起來！
為了省時，我使用了CubeMx作為架構生成平臺：
STEP 1：

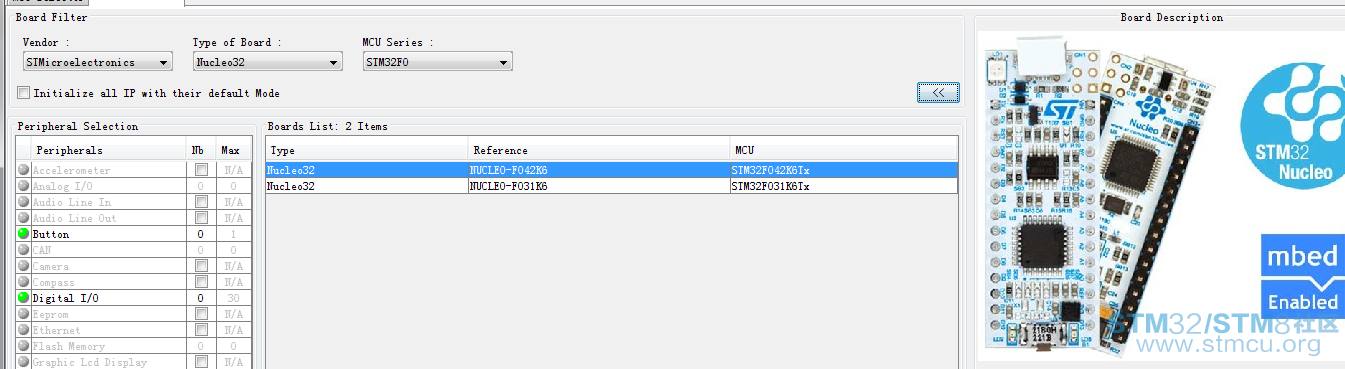

打開CubeMx軟件，并且選擇Board Selector，Verdor選擇默認，Type of board 選擇Nucleo32，Mcu Series選擇STM32F0，然后確定完成
芯片，板型號選擇步驟。

STEP 2：

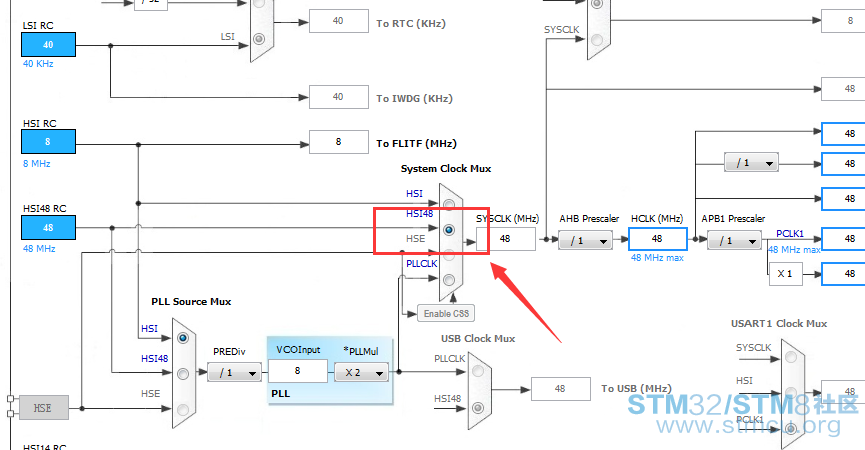

進行引腳，外設配置，在這里，芯片默認會使用內部RC8M作為系統時鐘，哥不喜歡，哥喜歡快，所以點擊Clock Configuration：顯示時鐘配置界面，
然后選用HSI RC 48Mhz作為系統時鐘，詳細配置如圖所示：

然后，我們繼續進行芯片外設引腳配置，第一，使用uart2（nuceleo32 F042使用usart2連接stlink 的vcp）所以我們不需要另外的轉串口工具。
配置如圖所示：

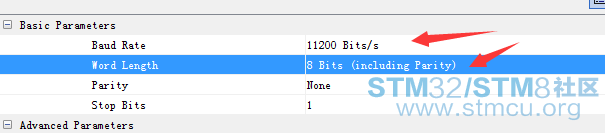

我們采用異步串口，所以選用Asynchronous，這里我們還沒有完畢，我們還需要配置uart的參數，我們采用115200,8-n-1配置
1、點擊configuration：
2、雙擊connectivity中的USART2
3、Baud Rate選項輸入115200
4、Word Length 選擇8bit，其他保持默認
5、點擊Apply，OK
6、此時我們已經完成了串口的發送，接收功能配置

接下來，我們配置LED，板載LED連接PB3
所以我直接配置PB3為output，其實我們可以看出，芯片默認已經有串口的引腳配置了，我們只需要使能Usart2即可，如果沒有
我們也可以設置PA2為USART2_TX，PA15為USART2_RX

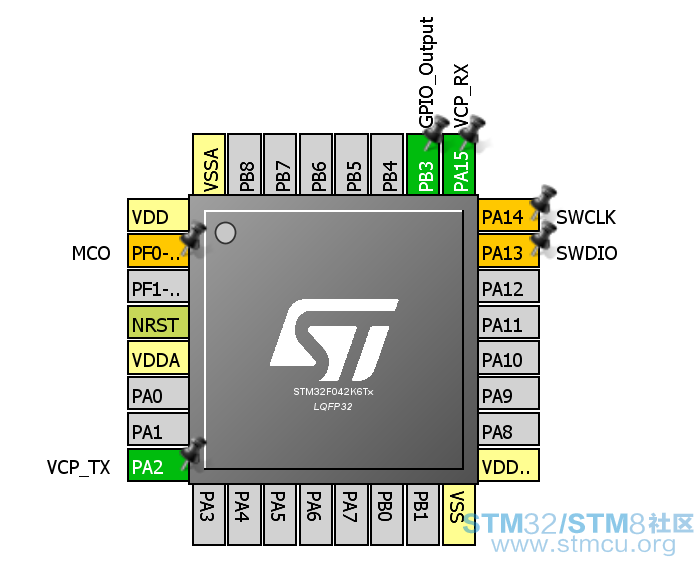

配置好后，如下圖所示

SETP 3：

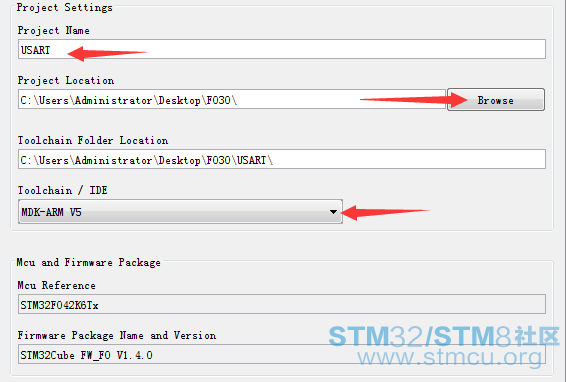

這樣，板子硬件我們已經配置好了，接下來就是生成工程，點擊toolbar上的齒輪符號（Generate source code based on user settings），
會彈出Project settings窗口，分別輸入project name（項目名） project location（項目路徑） IDE（項目工作平臺），

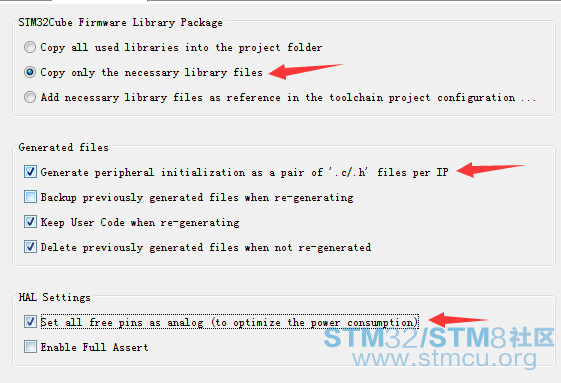

然后切換到Code Generator界面并且按照如下如所示設置即可：

最后我們按確定，open project，項目環境就建立好了

STEP 4：
編輯User Code：
編輯LED的翻轉函數

#define LED_PORT GPIOB
#define LED_PIN GPIO_PIN_3
#define LED_GREEN_TOGGLE HAL_GPIO_TogglePin(LED_PORT,LED_PIN)

復制代碼

編輯main函數：

/* USER CODE BEGIN WHILE */
while (1)
{
uint32_t wSysClock;
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
wSysClock = HAL_RCC_GetSysClockFreq();
printf("System Clock is :%ld",wSysClock);
HAL_UART_Transmit(&huart2,"my name is inc",sizeof("my name is inc"),1000);
LED_GREEN_TOGGLE;
HAL_Delay(1000);
}
/* USER CODE END 3 */

復制代碼

因?yàn)槲覀冊趍ain中使用了printf，所以我們需要重定向printf函數：
我們打開usart.c
在user code區域中添加一下代碼：

#pragma import(__use_no_semihosting)
struct __FILE
{
int handle;
/* Whatever you require here. If the only file you are using is */
/* standard output using printf() for debugging, no file handling */
/* is required. */
};
/* FILE is typedef’ d in stdio.h. */
FILE __stdout;
void _sys_exit(int x)
{
x = x;
}
int fputc(int ch, FILE *f)
{
while((USART2->ISR&0X40)==0);
USART2->TDR = (uint8_t) ch;
return ch;
}

復制代碼

最后我們編譯工程，并且下載，對于軟件生成的工程，默認是沒有設置stlink下載后的工作的，所以我們可以點擊option，debug，stlink，setting，flash download，然后勾選reset and run，最后確定返回。
最后一步，下載工程。

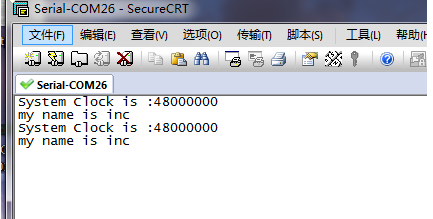

以下是運行現象：

-------------------------------------------------------------
STM32F042 Nucleo32評測之SPI驅動OLED
晚上回到家，小睡一下覺得無聊，試試用 STM32F042來玩玩OLED，硬件平臺當然是我們的Nucleo32主角了。
OLED驅動方式有很多，而我手上的OLED接口均為SPI，SPI速度快，占用IO少，比IIC速度快許多，適合刷屏。
關于SPi，為了省時間，我么仍然用CubeMx軟件生成。

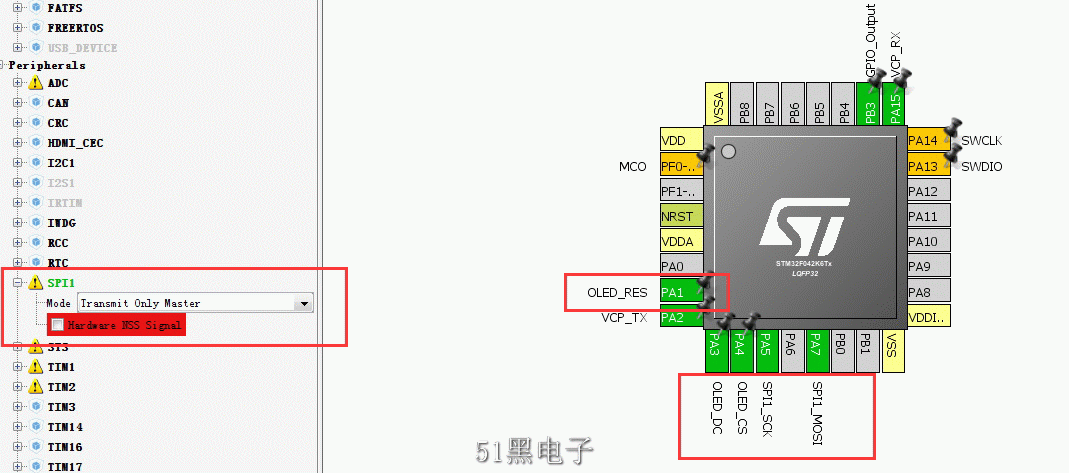

首先，打開我們之前的工程。按照之前的步驟在Pin界面上配置外設，由于我們的OLED具有SPI加普通IO組成，
所以，我們打開SPI，模式選用Transmit Only Master，因?yàn)镺LED的SPI模式下是沒法進行讀取的，所以我們也不需要
設置雙工了，直接發送即可，另外，我們還得設置軟件SPI_CS，OLED_REC， OLED_DC這3個控制IO，均設置為Output，
具體請看下圖：

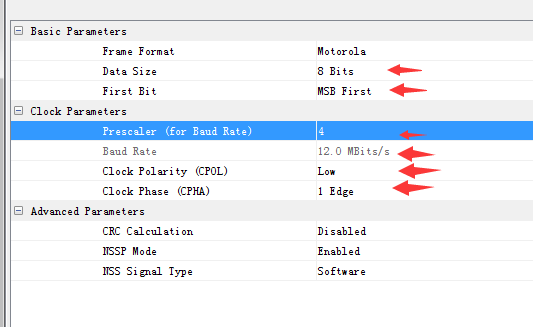

然后，我們選中Configuration,并且雙擊SPI1，設置DataSize為8bit，F(xiàn)irst Bit為MSB First（高位在前），分頻系數為4，即
SPI時鐘速度為12Mbit/s， Clock Polarity（CPOL）為Low，CLOCK Phase（CPHA）為1 Edge，具體請看下圖：
然后點擊Apply， OK。

然后我們就可以生成工程了。

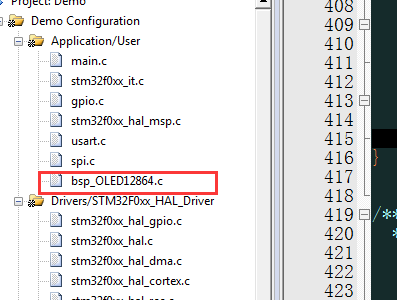

最后，我們把寫好的OLED驅動文件加進工程，修改GPIO和OLED寫數據命令函數即可結束：
關于詳細修改，請看附件工程！

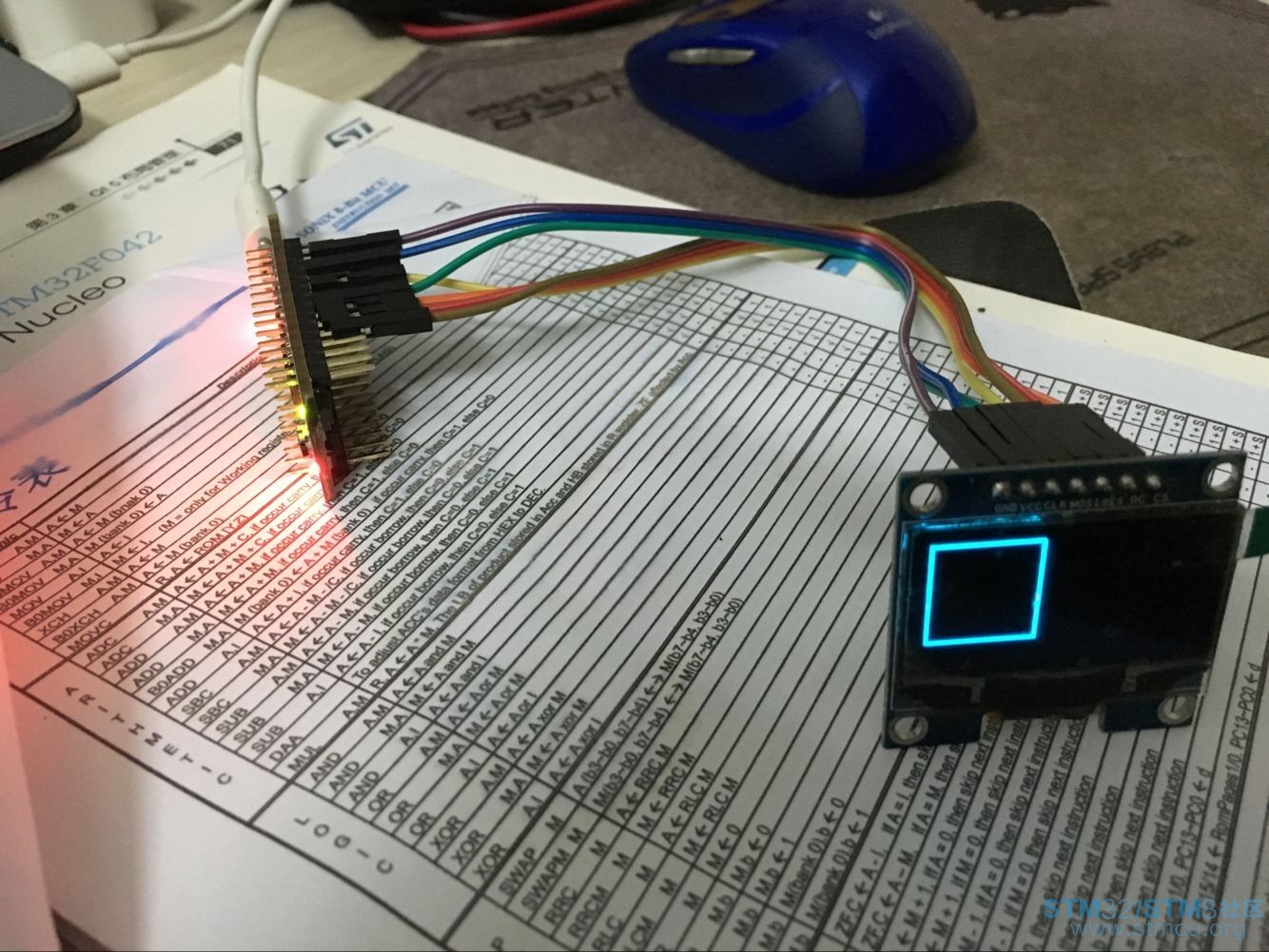

最后，我們把OLED驅動起來看看效果：

最后的最后，源代碼工程附上：編譯IDE：MDKV5
因?yàn)楦郊腛LED代碼是完全由樓主自己想自己寫出來的，所以可能寫得比較難懂，沒有其他的好看，所以喜歡的用自己的
驅動文件代替即可

Demo.rar (833.68 KB, 下載次數: 60)

小結：前面幾個工程，建立起來只需要幾分鐘，足以體現出Nucleo32與CubeMx聯合起來的強大之處，雖然樓主很少用
CubeMx，但是作為學習還是非常不錯的！偷懶的時候這是很不錯的工具！

/**
******************************************************************************
* File Name : main.c
* Description : Main program body
******************************************************************************
*
*
* Redistribution and use in source and binary forms, with or without modification,
* are permitted provided that the following conditions are met:
* 1. Redistributions of source code must retain the above copyright notice,
* this list of conditions and the following disclaimer.
* 2. Redistributions in binary form must reproduce the above copyright notice,
* this list of conditions and the following disclaimer in the documentation
* and/or other materials provided with the distribution.
* 3. Neither the name of STMicroelectronics nor the names of its contributors
* may be used to endorse or promote products derived from this software
* without specific prior written permission.
*
* THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS "AS IS"
* AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE
* IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE
* DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT HOLDER OR CONTRIBUTORS BE LIABLE
* FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL
* DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR
* SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER
* CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY,
* OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE
* OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
*
******************************************************************************
*/
/* Includes ------------------------------------------------------------------*/
#include "stm32f0xx_hal.h"
#include "spi.h"
#include "usart.h"
#include "gpio.h"
/* USER CODE BEGIN Includes */
#include "stdio.h"
#include "bsp_OLED12864.h"
/* USER CODE END Includes */
/* Private variables ---------------------------------------------------------*/
/* USER CODE BEGIN PV */
/* Private variables ---------------------------------------------------------*/
#define LED_PORT GPIOB
#define LED_PIN GPIO_PIN_3
#define LED_GREEN_TOGGLE HAL_GPIO_TogglePin(LED_PORT,LED_PIN)
/* USER CODE END PV */
/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */
/* Private function prototypes -----------------------------------------------*/
/* USER CODE END PFP */
/* USER CODE BEGIN 0 */
/* USER CODE END 0 */
int main(void)
{
/* USER CODE BEGIN 1 */
/* USER CODE END 1 */
/* MCU Configuration----------------------------------------------------------*/
/* Reset of all peripherals, Initializes the Flash interface and the Systick. */
HAL_Init();
/* Configure the system clock */
SystemClock_Config();
/* Initialize all configured peripherals */
MX_GPIO_Init();
MX_SPI1_Init();
MX_USART2_UART_Init();
/* USER CODE BEGIN 2 */
bsp_OLED_Init();
//OLED_DrawArea(0,0,100,100,1);
OLED_DrawFrame(0,0,50,50,1);
Repaint();
/* USER CODE END 2 */
/* Infinite loop */
/* USER CODE BEGIN WHILE */
while (1)
{
uint32_t wSysClock;
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
wSysClock = HAL_RCC_GetSysClockFreq();
printf("System Clock is :%ld",wSysClock);
HAL_UART_Transmit(&huart2,"my name is inc",sizeof("my name is inc"),1000);
LED_GREEN_TOGGLE;
HAL_Delay(1000);
}
/* USER CODE END 3 */
}
/** System Clock Configuration
*/
void SystemClock_Config(void)
{
RCC_OscInitTypeDef RCC_OscInitStruct;
RCC_ClkInitTypeDef RCC_ClkInitStruct;
RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI48;
RCC_OscInitStruct.HSI48State = RCC_HSI48_ON;
RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSI48;
RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL2;
RCC_OscInitStruct.PLL.PREDIV = RCC_PREDIV_DIV2;
HAL_RCC_OscConfig(&RCC_OscInitStruct);
RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_SYSCLK;
RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;
HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_1);
HAL_SYSTICK_Config(HAL_RCC_GetHCLKFreq()/1000);
HAL_SYSTICK_CLKSourceConfig(SYSTICK_CLKSOURCE_HCLK);
/* SysTick_IRQn interrupt configuration */
HAL_NVIC_SetPriority(SysTick_IRQn, 0, 0);
}
/* USER CODE BEGIN 4 */
/* USER CODE END 4 */
#ifdef USE_FULL_ASSERT
/**
* @brief Reports the name of the source file and the source line number
* where the assert_param error has occurred.
* @param file: pointer to the source file name
* @param line: assert_param error line source number
* @retval None
*/
void assert_failed(uint8_t* file, uint32_t line)
{
/* USER CODE BEGIN 6 */
/* User can add his own implementation to report the file name and line number,
ex: printf("Wrong parameters value: file %s on line %d", file, line) */
/* USER CODE END 6 */
}
#endif
/**
* @}
*/
/**
* @}
*/
/************************ (C) COPYRIGHT STMicroelectronics *****END OF FILE****/
