有5個狀態的單片機交通燈仿真和源代碼

ID:126992 · 發表于 2016-6-16 15:07

我覺得，厲害的是可以直接做PCB，仿真的和真實的還是有差距的，建議升級的8.2版本哦

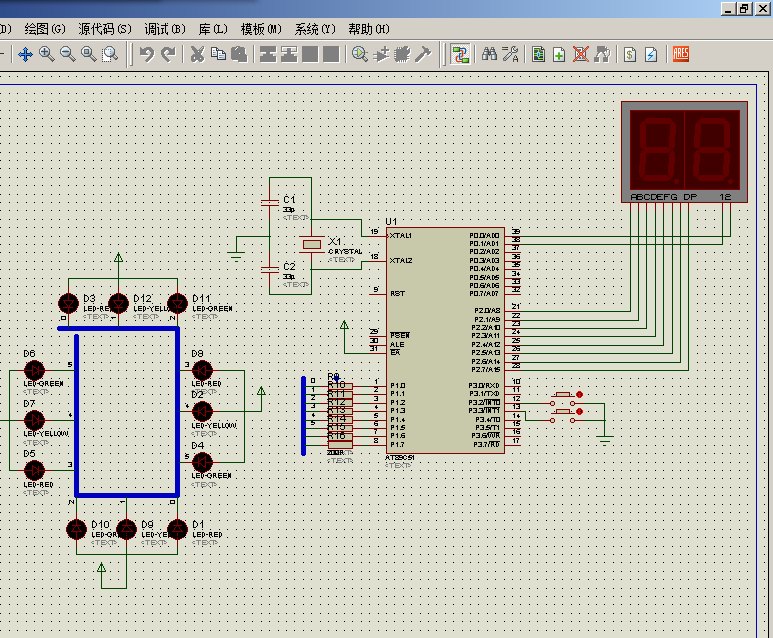

交通燈仿真原理圖

單片機交通燈源代碼：

/**************************************************************
** *
*第一個狀態：主干道、支干道均亮紅燈5S *
*第二個狀態：主干道亮綠燈30S、支干道亮紅燈 *
*第三個狀態：主干道綠燈閃3次轉亮黃燈、支干道亮紅燈3S *
*第四個狀態：主干道亮紅燈、支干道亮綠燈25S *
*第五個狀態：主干道亮紅燈、支干道綠燈閃3次轉亮黃燈3S *
*返回到第二個狀態 *
* *
***************************************************************
/
/* 11.0952M晶振*/
#include<reg51.h>//頭文件
#include<intrins.h>//頭文件
#define uchar unsigned char//宏定義
#define uint unsigned int//宏定義
sbit RED_ZHU = P1^0;
sbit YELLOW_ZHU = P1^1;
sbit GREEN_ZHU = P1^2;
sbit RED_ZHI = P1^3;
sbit YELLOW_ZHI = P1^4;
sbit GREEN_ZHI = P1^5;
uint aa, bai,shi,ge,bb; //定義變量
/*數碼管顯示0-9*/
uint code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
/*子函數聲明*/
void delay(uint z);
void delay0(uint z);
//void init(uint a);
void display(uint ge,uint shi);
void xtimer0();
void init1();
void init2();
void init3();
void init4();
void init5();
void xint1();
void xint0();
void LED_ON();
void LED_OFF();
/*********************************************************
主函數
*********************************************************/
void main()
{
P0=0XFF;
P1=0xFF;
P2=0xFF;
EA=1;//打開外部中斷
EX1=1;//允許外部中斷1中斷
IT1=0;//INT0為沿觸發方式
init1();
while(1)
{
init2();//第2個狀態
init3(); //第3個狀態
init4(); //第4個狀態
init5();//第5個狀態
}
}
void init1()//第一個狀態：主干道、支干道均亮紅燈5S
{
uint temp;
temp=6;//變量賦初值
TMOD=0x01;//定時器0工作于方式1
TH0=0x4c;
TL0=0x00;//定時器賦初值
EA=1;//開外部中斷
ET0=1;//開定時中斷
TR0=1;//開定時器0
while(1)
{
RED_ZHU=0; //第一個狀態主干道、支干道均亮紅燈5S
RED_ZHI=0;
GREEN_ZHU=1;
GREEN_ZHI=1;
YELLOW_ZHU=1;
YELLOW_ZHI=1;
if(aa==20)//定時20*50MS=1S
{
aa=0;//定時完成一次后清0
temp--;//變量自增
//delay(10);
if(temp>250)//定時100S
{
temp=6;//變量清0
break;
}
shi=temp%100/10;//顯示十位
ge=temp%10;//顯示個位
}
display(ge,shi);
}
}
void init2()//第二個狀態：主干道亮綠燈30S、支干道亮紅燈
{
uint temp;
temp=31;//變量賦初值
TMOD=0x01;//定時器0工作于方式1
TH0=0x4c;
TL0=0x00;//定時器賦初值
EA=1;//開外部中斷
ET0=1;//開定時中斷
TR0=1;//開定時器0
while(1)
{
RED_ZHU=1;
RED_ZHI=0;
GREEN_ZHU=0;
GREEN_ZHI=1;
YELLOW_ZHU=1;//第二個狀態：主干道亮綠燈30S、支干道亮紅燈
YELLOW_ZHI=1;
if(aa==20)//定時20*50MS=1S
{
aa=0;//定時完成一次后清0
temp--;//變量自增
if(temp==3)//定時100S
{
temp=30;//變量清0
break;
}
shi=temp%100/10;//顯示十位
ge=temp%10;//顯示個位
}
display(ge,shi);
}
}
void init3() //第三個狀態：主干道綠燈閃3次轉亮黃燈、支干道亮紅燈3S
{
uint temp;
temp=4;//變量賦初值
TMOD=0x01;//定時器0工作于方式1
TH0=0x4c;
TL0=0x00;//定時器賦初值
EA=1;//開外部中斷
ET0=1;//開定時中斷
TR0=1;//開定時器0
while(1)
{
RED_ZHI=0;
GREEN_ZHU=1;
//YELLOW_ZHU=~YELLOW_ZHU;
if(aa==20)//定時20*50MS=1S
{
aa=0;//定時完成一次后清0
temp--;//變量自增
YELLOW_ZHU=~YELLOW_ZHU;
if(temp>200)//定時100S
{
temp=4;//變量清0
break;
}
shi=temp%100/10;//顯示十位
ge=temp%10;//顯示個位
}
display(ge,shi);;
}
}
void init4()//第四個狀態：主干道亮紅燈、支干道亮綠燈25S
{
uint temp;
temp=26;//變量賦初值
TMOD=0x01;//定時器0工作于方式1
TH0=0x4c;
TL0=0x00;//定時器賦初值
EA=1;//開外部中斷
ET0=1;//開定時中斷
TR0=1;//開定時器0
while(1)
{
RED_ZHU=0;
RED_ZHI=1;
YELLOW_ZHU=1;//第一個狀態主干道、支干道均亮紅燈5S
GREEN_ZHI=0;
if(aa==20)//定時20*50MS=1S
{
aa=0;//定時完成一次后清0
temp--;//變量自增
if(temp==3)//定時100S
{
temp=25;//變量清0
break;
}
shi=temp%100/10;//顯示十位
ge=temp%10;//顯示個位
}
display(ge,shi);
}
}
void init5()//第五個狀態：主干道亮紅燈、支干道綠燈閃3次轉亮黃燈3S
{
uint temp;
temp=4;//變量賦初值
TMOD=0x01;//定時器0工作于方式1
TH0=0x4c;
TL0=0x00;//定時器賦初值
EA=1;//開外部中斷
ET0=1;//開定時中斷
TR0=1;//開定時器0
while(1)
{
RED_ZHI=1;
RED_ZHU=0;
GREEN_ZHU=1;
GREEN_ZHI=1;
//YELLOW_ZHI=~YELLOW_ZHI;
if(aa==20)//定時20*50MS=1S
{
aa=0;//定時完成一次后清0
temp--;//變量自增
YELLOW_ZHI=~YELLOW_ZHI;
if(temp>200)//定時100S
{
temp=4;//變量清0
break;
}
shi=temp%100/10;//顯示十位
ge=temp%10;//顯示個位
}
display(ge,shi);
}
}
/*顯示子函數*/
void display(uint ge,uint shi)
{
P0=0xfd;
P2=table[shi];//顯示十位
delay0(5);
P0=0xfe;
P2=table[ge];//顯示個位
delay0(5);
}
void xint0() interrupt 2 //外部中斷1,這里用2是INT1的優先級為0
{
LED_ON();
}
void LED_ON()//外部中斷0顯示子程序
{
RED_ZHI=0;
RED_ZHU=0;
GREEN_ZHI=1;
GREEN_ZHU=1;
YELLOW_ZHI=1;
YELLOW_ZHU=1;
delay0(1000);
return ;
}
/*定時中斷子函數*/
void xtimer0() interrupt 1
{
TH0=0x4c;
TL0=0x00;
aa++;
}
/*延時子函數*/
void delay0(uint z)
{
uint i,j;
for(i=0;i<z;i++)
for(j=0;j<110;j++);
}
/*********************************************************
500ms延時函數
晶振：11.0592MHz
*********************************************************/
void delay(unsigned char j)
{
unsigned char k;
unsigned int i;
for(;j>0;j--)
{
for(i=1250;i>0;i--)
{
for(k=180;k>0;k--);
}
}
}

復制代碼

51Protues.rar (64.1 KB, 下載次數: 31)
