新人，求各位大神指點一下，沒什么幣，拜托了。
本人想做一個基于51單片機溫濕度數據顯示在1602上的小作品，結果遇到了一個難解的問題，不管是我寫的程序，還是網上下載的程序，

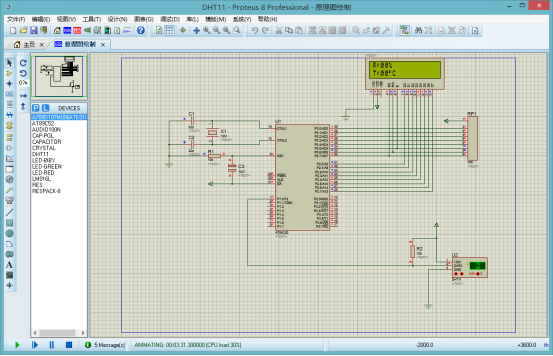

在protues 8上仿真，都是出現一樣的結果（附圖），只顯示00；下面是我在網上下載的其中一個程序()：
//51單片機控制溫濕度傳感器DHT11然后在LCD1602上顯示當前的溫濕度及單位其中濕度在第一行顯示溫度在第二行顯示。單片機為YL-9最小系統。
# include <reg51.h>
# include <intrins.h>
typedef unsigned char BYTE;
typedef unsigned int WORD;
#define uint unsigned int
#define uchar unsigned char
sbit io=P1^0;//dht11data端接單片機的P1^0口//
sbit rw=P0^6;//一下三行是設置lcd1602的使能端//
sbit rs=P0^7;
sbit ep=P0^5;
typedef bit BOOL;//此聲明一個布爾型變量即真或假//
uchar data_byte;
uchar RH,RL,TH,TL;
//***************延時函數*************************************
void delay(uchar ms) //延時模塊//
{
uchar i;
while(ms--)
for(i=0;i<100;i++);
}
void delay1()//一個for循環大概需要8個多機器周期一個機器周期為1us晶振為12MHz也就是說本函數延時8us多此延時函數必須德稍微精確一點
{
uchar i;
for(i=0;i<1;i++);
}
//***************************************************************
//lcd模塊//
BOOL lcd_bz()//測試lcd忙碌狀態返回值為布爾型數值真或假'1'.'0'
{
BOOL result;
rs=0; // 讀忙信號
rw=1;
ep=1;
_nop_();
_nop_();
_nop_();
_nop_();
result = (BOOL)(P2&0x80);
ep=0;
result ;
}
void write_cmd(uchar cmd)//寫指令//
{
while (lcd_bz());
rs=0;
rw=0;
ep=0;
_nop_();
_nop_();
P2=cmd ;
_nop_();
_nop_();
_nop_();
_nop_();
ep=1;
_nop_();
_nop_();
_nop_();
_nop_();
ep=0;
}
void write_addr(uchar addr)//寫地址//
{
write_cmd(addr|0x80);//LCD第一行的首地址為0x80第二行的首地址為0x80+0x40=0xc0
}
void write_byte(uchar dat) //寫字節//
{
while (lcd_bz());
rs=1;
rw=0;
ep=0;
_nop_();
_nop_();
P2=dat ;
_nop_();
_nop_();
_nop_();
_nop_();
ep=1;
_nop_();
_nop_();
_nop_();
_nop_();
ep=0;
}
void lcd_init() //lcd初始化//
{
write_cmd(0x38);//設置LCD兩行顯示一個數據由5*7點陣表示,數據由8跟線傳輸
delay(1);
write_cmd(0x0c);//清除屏幕顯示
delay(1);
write_cmd(0x06);//設定輸入方式增量不移位
delay(1);
write_cmd(0x01);//開整體顯示關光標不閃爍
delay(1);
}
void display(uchar addr,uchar q)//在某一地址上顯示內容adder表示的是地址偏移量q表示顯示的字符或數字//
{
delay(10); write_addr(addr);
write_byte(q);
delay(1);//修改此時間可以改變LCD上數值跳變的數度
}
//**************************dht11測試某塊*************************************//
void start()//開始信號
{
io=1;
delay1();
io=0;
delay(25);// 主機把總線拉低必須大于18ms保證DHT11能檢測到起始信號
io=1; //發送開始信號結束后拉高電平延時20-40us
delay1();//以下三個延時函數差不多為24us符合要求
delay1();
delay1();
}
uchar receive_byte()//接收一個字節//
{
uchar i,temp;
for(i=0;i<8;i++)//接收8bit的數據
{
while(!io);//等待50us的低電平開始信號結束
delay1();//開始信號結束之后延時26us-28us以下三個延時函數
delay1();
delay1();
temp=0;//時間為26us-28us表示接收的為數據'0'
if(io==1)
temp=1; //如果26us-28us之后還為高電平則表示接收的數據為'1'
while(io);//等待數據信號高電平'0'為26us-28us'1'為70us
data_byte<<=1;//接收的數據為高位在前右移
data_byte|=temp;
}
return data_byte;
}
void receive()//接收數據//
{
uchar T_H,T_L,R_H,R_L,check,num_check,i;
start();//開始信號//
io=1; //主機設為輸入判斷從機DHT11響應信號
if(!io)//判斷從機是否有低電平響應信號//
{
while(!io);//判斷從機發出 80us 的低電平響應信號是否結束//
while(io);//判斷從機發出 80us 的高電平是否結束如結束則主機進入數據接收狀態
R_H=receive_byte();//濕度高位
R_L=receive_byte();//濕度低位
T_H=receive_byte();//溫度高位
T_L=receive_byte();//溫度低位
check=receive_byte();//校驗位
io=0; //當最后一bit數據接完畢后從機拉低電平50us//
for(i=0;i<7;i++)//差不多50us的延時
delay1();
io=1;//總線由上拉電阻拉高進入空閑狀態
num_check=R_H+R_L+T_H+T_L;
if(num_check==check)//判斷讀到的四個數據之和是否與校驗位相同
{
RH=R_H;
RL=R_L;
TH=T_H;
TL=T_L;
check=num_check;
}
}
}
//*****************************************************************************
void main()//主函數模塊//
{
lcd_init();//初始化LCD
while(1)
{
receive();//接收數據
display(0x00,'R');//LCD的第一行顯示
display(0x01,':');
display(0x02,RH/10+0x30); //0x30表示帶字庫的LCD1602中0x30的位置放有數字0RH/10+0x30即表示濕度的十位數字在字庫RH/10+0x30的位置處放著
display(0x03,RH%10+0x30);
display(0X04,'%');
display(0x40,'T');//LCD的第二行顯示
display(0x41,':');
display(0x42,TH/10+0x30);
display(0x43,TH%10+0x30);
display(0x44,0xdf);//以下兩個是溫度單位的處理
display(0x45,0x43);
}
}
求各位大神指導一下 ，感激不盡。
|
