LCD1602顯示紅外值的C代碼

[復制鏈接]
跳轉到指定樓層
樓主
這是LCD1602顯示紅外值的C代碼，跟大家分享下


完整c程序下載：

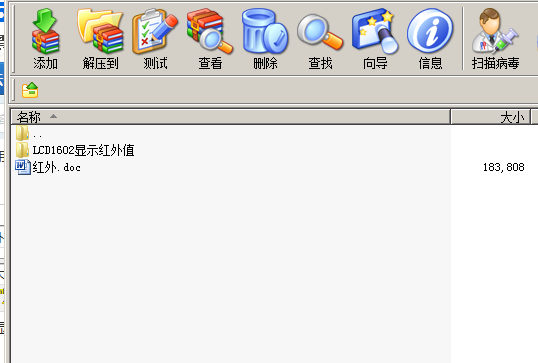

LCD1602顯示紅外值.zip (188.09 KB, 下載次數: 49)

  1. /*******************************************************************************
  2. * 實驗名                           : 1602顯示紅外線值實驗
  3. * 使用的IO             : 電機用P1口,鍵盤使用P3.0、P3.1、P3.2、P3.3
  4. * 實驗效果       : LCD1602顯示出讀取到的紅外線的值
  5. *        注意                                         ：
  6. *******************************************************************************/
  7. #include<reg51.h>
  8. #include"lcd.h"

  10. sbit IRIN=P3^2;

  12. unsigned char code CDIS1[13]={" Red Control "};
  13. unsigned char code CDIS2[13]={" IR-CODE:--H "};
  14. unsigned char IrValue[6];
  15. unsigned char Time;
  16. void IrInit();
  17. void DelayMs(unsigned int );
  18. /*******************************************************************************
  19. * 函數名         : main
  20. * 函數功能                   : 主函數
  21. * 輸入           : 無
  22. * 輸出                  : 無
  23. *******************************************************************************/

  25. void main()
  26. {
  27.         unsigned char i;
  28.         IrInit();
  29.         LcdInit();
  30.         LcdWriteCom(0x80);
  31.         for(i=0;i<13;i++)
  32.         {
  33.                 LcdWriteData(CDIS1[i]);
  34.         }
  35.         LcdWriteCom(0x80+0x40);
  36.         for(i=0;i<13;i++)
  37.         {
  38.                 LcdWriteData(CDIS2[i]);
  39.         }
  40.         while(1)
  41.         {
  42.                 IrValue[4]=IrValue[2]>>4;                          //高位
  43.                 IrValue[5]=IrValue[2]&0x0f;                //低位
  44.                 if(IrValue[4]>9)
  45.                 {
  46.                         LcdWriteCom(0xc0+0x09);                        //設置顯示位置
  47.                         LcdWriteData(0x37+IrValue[4]);        //將數值轉換為該顯示的ASCII碼
  48.                 }
  49.                 else
  50.                 {
  51.                         LcdWriteCom(0xc0+0x09);
  52.                         LcdWriteData(IrValue[4]+0x30);        //將數值轉換為該顯示的ASCII碼
  53.                 }
  54.                 if(IrValue[5]>9)
  55.                 {
  56.                         LcdWriteCom(0xc0+0x0a);
  57.                         LcdWriteData(IrValue[5]+0x37);                //將數值轉換為該顯示的ASCII碼
  58.                 }
  59.                 else
  60.                 {
  61.                         LcdWriteCom(0xc0+0x0a);
  62.                         LcdWriteData(IrValue[5]+0x30);                //將數值轉換為該顯示的ASCII碼
  63.                 }
  64.         }
  65. }
  66. /*******************************************************************************
  67. * 函數名         : DelayMs()
  68. * 函數功能                   : 延時
  69. * 輸入           : x
  70. * 輸出                  : 無
  71. *******************************************************************************/

  73. void DelayMs(unsigned int x)   //0.14ms誤差 0us
  74. {
  75. unsigned char i;
  76.   while(x--)
  77. {
  78.   for (i = 0; i<13; i++)
  79. {}
  80. }
  81. }
  82. /*******************************************************************************
  83. * 函數名         : IrInit()
  84. * 函數功能                   : 初始化紅外線接收
  85. * 輸入           : 無
  86. * 輸出                  : 無
  87. *******************************************************************************/

  89. void IrInit()
  90. {
  91.         IT0=1;//下降沿觸發
  92.         EX0=1;//打開中斷0允許
  93.         EA=1;        //打開總中斷

  95.         IRIN=1;//初始化端口
  96. }
  97. /*******************************************************************************
  98. * 函數名         : ReadIr()
  99. * 函數功能                   : 讀取紅外數值的中斷函數
  100. * 輸入           : 無
  101. * 輸出                  : 無
  102. *******************************************************************************/

  104. void ReadIr() interrupt 0
  105. {
  106.         unsigned char j,k;
  107.         unsigned int err;
  108.         Time=0;
  109.         DelayMs(70);

  111.         if(IRIN==0)                //確認是否真的接收到正確的信號
  112.         {
  113.
  114.                 err=1000;                                //1000*10us=10ms,超過說明接收到錯誤的信號
  115.                 /*當兩個條件都為真是循環，如果有一個條件為假的時候跳出循環，免得程序出錯的時
  116.                 侯，程序死在這里*/
  117.                 while((IRIN==0)&&(err>0))        //等待前面9ms的低電平過去
  118.                 {
  119.                         DelayMs(1);
  120.                         err--;
  121.                 }
  122.                 if(IRIN==1)                        //如果正確等到9ms低電平
  123.                 {
  124.                         err=500;
  125.                         while((IRIN==1)&&(err>0))                 //等待4.5ms的起始高電平過去
  126.                         {
  127.                                 DelayMs(1);
  128.                                 err--;
  129.                         }
  130.                         for(k=0;k<4;k++)                //共有4組數據
  131.                         {
  132.                                 for(j=0;j<8;j++)        //接收一組數據
  133.                                 {

  135.                                         err=60;
  136.                                         while((IRIN==0)&&(err>0))//等待信號前面的560us低電平過去
  137. //                                        while (!IRIN)
  138.                                         {
  139.                                                 DelayMs(1);
  140.                                                 err--;
  141.                                         }
  142.                                         err=500;
  143.                                         while((IRIN==1)&&(err>0))         //計算高電平的時間長度。
  144.                                         {
  145.                                                 DelayMs(1);//0.14ms
  146.                                                 Time++;
  147.                                                 err--;
  148.                                                 if(Time>30)
  149.                                                 {
  150.                                                         EX0=1;
  151.                                                         return;
  152.                                                 }
  153.                                         }
  154.                                         IrValue[k]>>=1;         //k表示第幾組數據
  155.                                         if(Time>=8)                        //如果高電平出現大于565us，那么是1
  156.                                         {
  157.                                                 IrValue[k]|=0x80;
  158.                                         }
  159.                                         Time=0;                //用完時間要重新賦值
  160.                                 }
  161.                         }
  162.                 }
  163.                 if(IrValue[2]!=~IrValue[3])
  164.                 {
  165.                         return;
  166.                 }
  167.         }
  168. }
復制代碼




評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏2 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:194910 發表于 2017-4-30 13:19 | 只看該作者
讀取紅外數值的中斷函數的原理能不能講一下，能給個流程圖嗎
