求助：寫了個數碼管鬧鐘程序，有幾個地方調不出來。

ID:121267 · 發表于 2016-5-16 20:33

8位LED數碼管可調鬧鐘。

8個LED數碼管88-88-88這樣。
采用 2個鎖存器輸出段選，位選。
采用3個獨立按鍵:
1、SET（按一下調整秒鐘，在按一下調整分鐘，按三下調整小時，按4下完成調整。）

2、加減按鍵，按一下，就加減一個數字。先由SET選擇調試小時還是分鐘，然后按加減鍵調節數字。

問題：
1、SET鍵那里我采用的是記錄鍵值思路。

按一下SET ，  keynumber=1,  TR0=0 暫停計時，
  按下加按鍵，  如果鍵值=1、2或者3，秒、分鐘或者小時的計數變量加一。

但是問題就來了，按下SET 鍵后有的時候是  調節小時，有的時候是調節分鐘，有的時候沒變化。
下面是原理圖和程序。

ID:121267 · 發表于 2016-5-16 20:49

#include<reg51.h>
#define uchar unsigned char
uchar code led[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
uchar code wei[]={0x01,0x02,0x04,0x08,0x10,0x20,0x040,0x80};
sbit duEN=P3^6;
sbit weiEN=P3^7;
sbit k0=P2^0;
sbit k1=P2^1;
sbit k2=P2^2;
char countsec,countmin,counthou;
uchar flag;
char key;
延時程序略過。

鍵盤掃描。
void keyboard()
{
if(k0==0)
{
                                    鍵盤消抖。
ys(50);
if(k0==0)
{
                                             松手檢測。
while(!k0)
{
key++;
TR0=0;
if(key==4)
{
key=0;
TR0=1;
}
}
}
}

if(k1==0)
{
ys(50);
if(k1==0)
{

     while(!k1);
if(key==1)
{
countsec++;
if(countsec==60)
countsec=0;
}
if(key==2)
{
countmin++;
if(countmin==60)
countmin=0;
}
if(key==3)
{
counthou++;
if(counthou==24)
counthou=0;
}
}
}

if(k2==0)
{
ys(50);
if(k2==0)
{
while(!k2);
if(key==1)
{
countsec--;
if(countsec==-1)
countsec=59;
}
if(key==2)
{
countmin--;
if(countmin==-1)
countmin=59;
}
if(key==3)
{
counthou--;
if(counthou==-1)
counthou=23;
}
}
}

}
一共8位，有點長，就發一段吧，其他都是一樣的。
void ledxs()
{
P0=led[counthou/10];
duEN=1;
duEN=0;
P0=wei[0];
weiEN=1;
weiEN=0;
ys(5);
以下為消隱，求教為什么這樣可以消隱。按我理解先給P0賦值，然后開鎖存器使能，瞬間值就付給鎖存，然后關使能。應該不會出現鬼影的。事          實是不加下面幾句，仿真中時鐘亂顯示。
P0=0xff;
duEN=1;
duEN=0;

}

主程序： T0初始化，最后不斷掃描鍵盤和顯示，等待中斷發生，從而刷新顯示。

void main()
{
TMOD=0X01;
TH0=(65536-45872)/256;
TL0=(65536-45872)%256;
EA=1;
ET0=1;
TR0=1;
while(1)
{

keyboard();
ledxs();

}
}

中斷子程序:秒計數。

void timer0() interrupt 1 using 0
{
flag++;
if(flag==20)
{
flag=0;
countsec++;}
if(countsec==60)
{
countsec=0;
countmin++; }
if(countmin==60)
{
countmin=0;
counthou++; }
if(counthou==24)
{
counthou=0;
}
TH0=(65536-45872)/256;
TL0=(65536-45872)%256;
}

ID:121267 · 發表于 2016-5-16 20:55

oh, fvck。整理排版的時候發現，我SET鍵（K0）的松手檢測寫錯了。寫成下面這個:
                                             while(!k0)
                                             {
                                                      key++;
                                                      TR0=0;
                                                      if(key==4)
                                                      {
                                                            key=0;
                                                            TR0=1;
                                                      }
                                             } MD 怪不得  按了這個鍵是調整小時還是分鐘，是無規律的，等待松手的時候不知道KEY加了多少次。
修改之后。仿真沒有問題了。
                                             while(!k0)；
                                                      key++;
                                                      TR0=0;
                                                      if(key==4)
                                                      {
                                                            key=0;
                                                            TR0=1;
                                                      }

ID:121267 · 發表于 2016-5-16 21:14

還有幾個問題。

我采用的是共陽極數碼管，使用鎖存器作為驅動。1、位選是不是  為1的時候  允許該位顯示？
如果采用9012 PNP三極管作為驅動，是不是  某個位控制I0口輸出為0的時候允許該位點亮。
看網上程序的時候沒注意每個人的驅動方法不一樣，只發現同樣共陽怎么位選不一樣，把我搞暈了，所以請教一下大家，給我個準確答復。
2、數碼管消隱，共陽極數碼管段選  是低電平有效。消隱就是關閉所有發光管，就是P0=0xff？
關于消隱程序我最開始用的郭天祥的，如下：
      duEN=1;
      P0=led[counthou/10];
duEN=0;
P0=0Xff；
weiEN=1;
      P0=wei[0];
weiEN=0;
ys(5);
居然沒法顯示，然后從網上學了這種：
P0=led[counthou/10];
duEN=1;
duEN=0;
P0=wei[0];
weiEN=1;
weiEN=0;
ys(5);
P0=0xff;
duEN=1;
duEN=0;

消隱這個我知道就是關掉P0，以免動態顯示要輸出下一位時，把上一位的段選給輸過去.  我感覺我理解的很糙，還請大家幫我梳理一下。
然后還有一個單片機跑程序的流程就是逐行掃描運行，好像還默認的從頭到尾不斷循環。這個理解是不是對的?這個也請大家幫我梳理一下。

還有一個問題。
我想做成按下SET鍵后，調整秒鐘/分鐘/時鐘的時候，秒/分/時的那2位會閃爍，這個怎么做？我完全沒有思路。

ID:7485 · 發表于 2016-5-16 22:33

本帖最后由 ahshmj 于 2016-5-16 22:35 編輯

不是“鍵值”，是按鍵次數。設一個計數器，每按一次加1 。根據這個計數值，確定調整的項目。當然循環完后轉回0或1，

當需要調的項目需要閃爍時，可以用另一個定時器中斷方法，一般取0.3~0.5秒中斷一次，每次中斷變換一次，在輸出正常的段碼和全滅之間變換即可。

我做的是設一個標志，中斷一次標志轉換一次，調顯示程序時，根據標志輸出亮、滅。

ID:111634 · 發表于 2016-5-17 07:45

本帖最后由 zl2168 于 2016-5-17 08:58 編輯

模擬電子鐘（由80C51定時器產生秒時基）已在本壇“51單片機”專欄2016.5.11上傳,可參閱。

K0、K1和K2具有時鐘校正功能，其控制過程為：

按下K0（帶鎖），進入時鐘修正；首先，時數據（包括時十位、時個位）快速閃爍（亮暗各131ms）；

按一次K1（不帶鎖），被修正數據（快速閃爍）按時、分、秒（同時包括十位、個位）次序右移（循環往復）；

按一次K2（不帶鎖），被修正數據整體加1（最大值不超過時鐘規定值，超過復0）；時鐘修正期間，計時繼續運行；

釋放K0，退出時鐘修正。

ID:121267 · 發表于 2016-5-17 19:55

zl2168 發表于 2016-5-17 07:45
模擬電子鐘（由80C51定時器產生秒時基）已在本壇“51單片機”專欄2016.5.11上傳,可參閱。

謝謝，我去看看。

ID:121267 · 發表于 2016-5-17 20:51

zl2168 發表于 2016-5-17 07:45
模擬電子鐘（由80C51定時器產生秒時基）已在本壇“51單片機”專欄2016.5.11上傳,可參閱。

好的，我去看看，謝謝了。

ID:121267 · 發表于 2016-5-17 21:01

ahshmj 發表于 2016-5-16 22:33
不是“鍵值”，是按鍵次數。設一個計數器，每按一次加1 。根據這個計數值，確定調整的項目。當然循環完后轉 ...

我試了一下，不知道是不是我沒弄好。結果是8位全部都在閃爍，就是動態掃描顯示延時設太長的那種現象。我沒用 2個定時器，因為我還不知道怎么設中斷優先。待會學習下。然后在試一下。

ID:111634 · 發表于 2016-5-19 18:38

本帖最后由 zl2168 于 2016-5-19 18:42 編輯

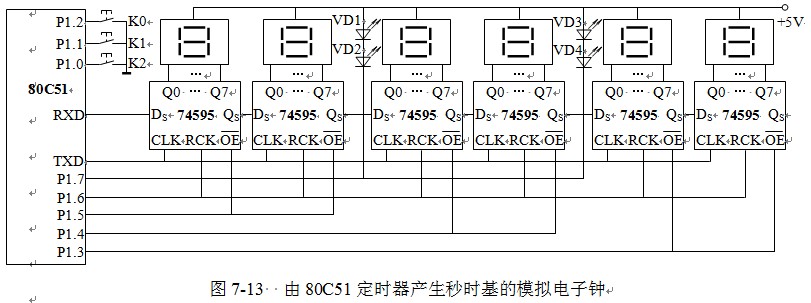

模擬電子鐘（由80C51定時器產生秒時基）已在本壇“51單片機”專欄2016.5.11上傳,可參閱。

開機顯示0時0分0秒，隨后開始計時運行，2組發光二極管秒閃爍（亮暗各500ms）。同時要求K0、K1和K2具有時鐘校正功能，其控制過程為：按下K0（帶鎖），進入時鐘修正；首先，時數據（包括時十位、時個位）快速閃爍（亮暗各131ms）；按一次K1（不帶鎖），被修正數據（快速閃爍）按時、分、秒（同時包括十位、個位）次序右移（循環往復）；按一次K2（不帶鎖），被修正數據整體加1（最大值不超過時鐘規定值，超過復0）；時鐘修正期間，計時繼續運行；釋放K0，退出時鐘修正。

實例94 模擬電子鐘（由80C51定時器產生秒時基）.rar (43.05 KB, 下載次數: 10)

ID:111634 · 發表于 2016-5-19 21:13

試試上述模擬電子鐘Proteus仿真演示，包你滿意。

ID:121267 · 發表于 2016-5-21 10:24

zl2168 發表于 2016-5-19 21:13
試試上述模擬電子鐘Proteus仿真演示，包你滿意。

恩！我看了下，確實給力。謝謝了，讓我知道有 74595這種驅動。

ID:111634 · 發表于 2016-5-21 10:25

本帖最后由 zl2168 于 2016-5-21 10:26 編輯

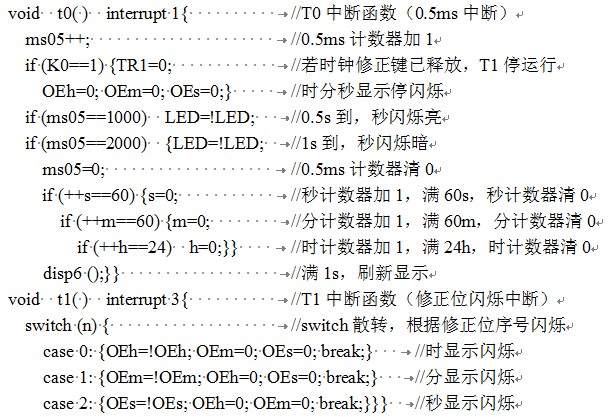

模擬電子鐘程序如下：

ID:111634 · 發表于 2016-5-21 10:29

上述電路和程序引自張志良編著《單片機實驗實訓100例》 ISBN 978-7-5124-1603-1，北航社出版、《80C51單片機實用教程》ISBN 978-7-04-044532-9，高教社出版。歡迎咨詢，zzlls@126.com

ID:121267 · 發表于 2016-5-21 10:31

zl2168 發表于 2016-5-19 21:13
試試上述模擬電子鐘Proteus仿真演示，包你滿意。

前輩，請教一下，uchar 是無符號的吧。可是在時鐘里  按鍵調時間的時候，用到一句：  如果減計數按鍵被按下，秒計數減一，如果秒計數=-1，秒計數=59。
我的秒計數變量是 uchar型的， uchar不是無符號嗎？為什么程序可以編譯成功，仿真也可以用呢？

                                                   if(k1==0)
                                                   {
                                                         countsec--;
                                                         if(countsec==-1)
                                                         countsec=59;
                                                      }

ID:111634 · 發表于 2016-5-21 10:39

為什么要秒計數減一？時鐘都是加一的。你看我的程序，加到60，復0.

ID:111634 · 發表于 2016-5-21 10:42

啊哦！你可能是到計時秒表。介紹你一本書，張志良編著《單片機實驗實訓100例》 ISBN 978-7-5124-1603-1，北航社出版，里面有99.9秒表和能預設初值的倒計時秒表實例。

ID:111634 · 發表于 2016-5-21 10:55

啊哦！我知道你問的問題了。-1是補碼，255，仍屬于uchar。

ID:111634 · 發表于 2016-5-21 10:57

0-1=255

ID:121495 · 發表于 2016-5-21 14:41

還是用lcd1602寫比較實用點

ID:111634 · 發表于 2016-5-21 15:27

這是一個題目。有LED顯示，也有LCD顯示。本題是LED顯示。

ID:111634 · 發表于 2016-5-21 15:30

還有秒基準取自于外時鐘芯片，還是取自于內振蕩時鐘。本題是內振蕩時鐘，分頻后產生秒基準。

ID:111634 · 發表于 2016-5-21 15:32

介紹你一本書，張志良編著《單片機實驗實訓100例》 ISBN 978-7-5124-1603-1，北航社出版，里面有4種1302的電路、程序和仿真案例

ID:111634 · 發表于 2016-5-21 15:37

上述4種1302的電路、程序和仿真案例已上傳至本壇“51單片機”專欄

ID:111634 · 發表于 2016-5-21 15:38

2016-5-3 本人上傳的“開機顯示PC機時間的時鐘1302”（1602顯示）

ID:111634 · 發表于 2016-5-21 15:38

2016-5-4 本人上傳的“具有校正功能的時鐘1302”（1602顯示）

ID:111634 · 發表于 2016-5-21 15:38

2016-5-5 本人上傳的“開機顯示PC機時分秒的時鐘1302”（LED數碼管顯示）

ID:111634 · 發表于 2016-5-21 15:39

2016-5-6 本人上傳的“具有校正功能的時鐘1302（LED數碼管顯示）”

ID:111634 · 發表于 2016-5-21 19:49

Proteus仿真試了沒有？試后滿意再謝。

ID:121267 · 發表于 2016-5-23 11:19

zl2168 發表于 2016-5-21 19:49
Proteus仿真試了沒有？試后滿意再謝。

試過了！效果很好，謝謝了。
