STM32開發板開發過程|6TFT真彩屏電路設計

ID:117358 · 發表于 2016-5-12 04:04

從今天開始，就開始著手設計一款STM32單片機開發板，我每天會把開發的過程跟大家分享出來，盡量做到細致，讓初學者對單片機開發有個入門的印象，同時也和大家一起探討、分享STM32單片機的學習經驗，和大家一起成長為單片機高手。
歷史回顧：
STM32開發板開發過程|1芯片選型
STM32開發板開發過程|2最小系統設計
STM32開發板開發過程|3GPIO部分設計
STM32開發板開發過程|4.5通訊部分電路設計
STM32開發板開發過程|6TFT真彩屏設計

1. 顯示屏介紹搞過51單片機的同學應該都熟悉1602顯示屏，這是一種字符型液晶屏，具有16列2行，可以顯示32個字符，可以顯示數字、字符、簡單符號，通過漢字取模還可以顯示簡單漢字。他的長相如下：

稍微高級一點的可能會用到12864液晶屏，這是一種點陣屏由128×64個點構成的矩陣，可以顯示數字、字符、漢字、簡單圖片等。

顯示屏作為一種最直觀的顯示工具廣泛存在于我們的生活之中，人們對于顯示屏的需求也越來越強烈，所以大屏手機廣受歡迎。現在手機、電視的屏幕都飆到了4K，我們總不能再去學習1602、12864吧，所以我一直在尋找性價比較高的屏幕，終于在朋友的幫助下找到了一款2.4寸的TFT真彩屏。
2. 顯示屏參數先看一下這款屏的參數：

從上圖中可以看出，

這款屏的分辨率為240×320；
驅動方式有3線制串口、4線制串口、8線制并口、16線制并口；
驅動芯片為ILI9341；

這種屏由37pin和40pin兩種，我選擇了40pin的。其長相如下：

3. 電路設計上邊的屏幕只是一款裸屏，如果要在開發板上使用的話最好要做成一個顯示屏模塊，可以方便插拔、能更好好的學習屏的驅動方式。這款屏是一個電阻屏帶有觸摸功能，通過觸摸屏管理芯片可以實現其觸摸響應的功能。

這款屏的設計比較簡單，設計內容包含如下幾個部分：

電源設計；
觸摸管理設計；
數據驅動設計；
背光設計；

電源設計
該屏的供電范圍為2.8-3.3V，如下：

觸摸管理設計

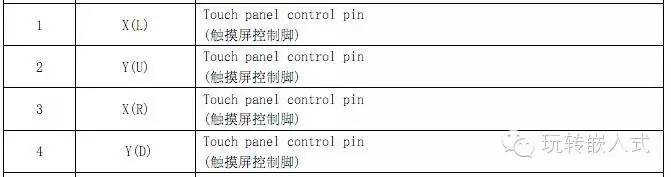

觸摸管理芯片選用XPT2046這是專用的四線制電阻屏觸摸管理芯片，市場上的電阻屏基本用的都是這款芯片。電阻屏要確定觸摸點需要通過XY的坐標定位，四線制電阻屏的四條線分比為：XL、XR、YU、YD，即上下左右。

設計如下：

數據驅動設計
這款屏有4中驅動方式，可以通過控制引腳的狀態來選擇，如下：

背光設計

33和37為背光電源引腳，34-35為背光控制腳，為了能方便的控制屏的點亮與否，通過單片機管腳來控制34-37引腳，如下：

至此，這款TFT真彩屏的硬件設計就完成了，至于顯示哪些內容、實現怎樣的顯示效果就等待日后的程序編寫了。
最后，希望大家去支持一下我的網站，希望大家都去注冊發帖交流，整個網站是我自己百度一邊學習一邊搭出來，視覺效果上可能是差了一點，但是我已經在很努力的完善了。我也開通了QQ快捷登錄，只需要通過QQ號就能完成登錄無需注冊。只要大家支持，我就努力做好。

ID:117047 · 發表于 2016-5-28 08:58

謝謝！能結合硬件，提供一個Demo例程就更好了！！
