ad畫完的原理圖，一編譯好多錯誤

ID:111084 · 發表于 2016-4-20 11:03

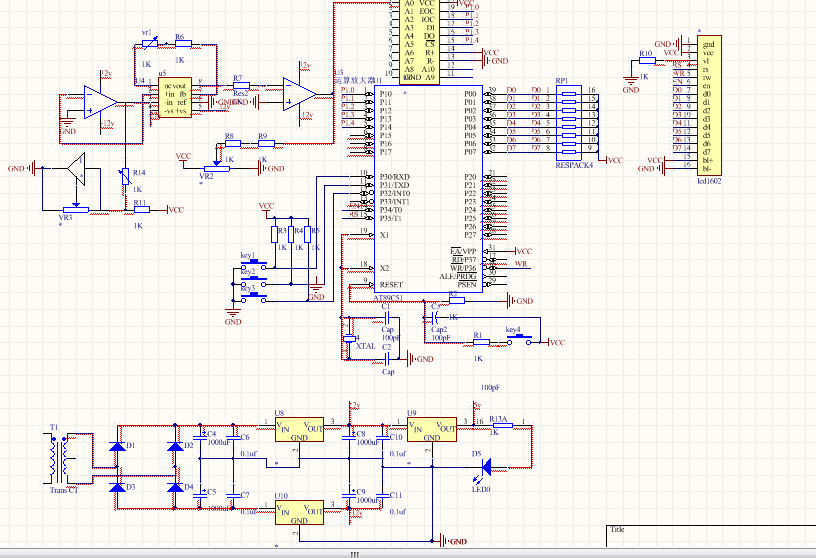

大神們看一下原理圖和圖片，給點建議

ID:111084 · 發表于 2016-4-20 14:42

懂了，放錯工程了》》》》

ID:117812 · 發表于 2016-5-1 16:24

注意電源變壓器次級中心抽頭應接GND，不能懸空。注意U10一7912穩壓器引腳排列與7812不同。電容c4、c5取耐壓大于25v以上，并注意正負極性。

ID:111084 · 發表于 2016-5-10 21:12

嗯，現在會了，謝謝

ID:297919 · 發表于 2018-3-27 18:56

你沒有創建PCB工程，你創建PCB工程后把這個原理圖計入到里面去再編譯就OK了。
