1. 適用范圍文檔基本型、物聯型、86盒系列485通訊電平串口屏產品。

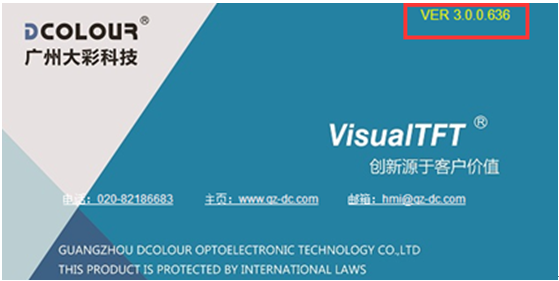

2. 開發環境版本1. VisualTFT軟件版本：V3.0.0.636及以上；版本查看：打開VisualTFT，點擊幫助->關于VisualTFT可以查看當前軟件版本號；
下載附件
2016-4-18 10:25 上傳
2. 串口屏硬件版本：V2.22.649.XXX及以上。 版本查看：(1) 查看屏幕背面版本號貼紙。 (2) VisualTFT與屏幕聯機成功后，右下角顯示的版本號。
3. 功能概述485屏應用，主要為地址位設置，可做到一個主機級聯多個串口屏，根據每個串口屏設置的485地址來進行相互通訊。 485屏通訊優點，遠距離通訊，最遠可達到1KM。 缺點，半雙工通訊，無法同時進行收發通訊處理。 4. 技術實現4.1 設置485屏地址與取消設置485地址，具體指令格式如圖4.1所示：
下載附件
2016-4-18 10:25 上傳

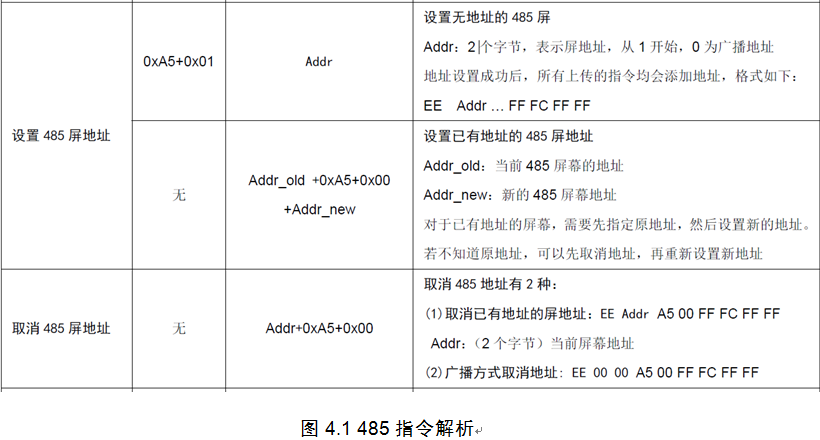

圖4.1 485指令解析 具體指令可直接參考軟件的指令助手，如圖4.2所示：
下載附件
2016-4-18 10:25 上傳

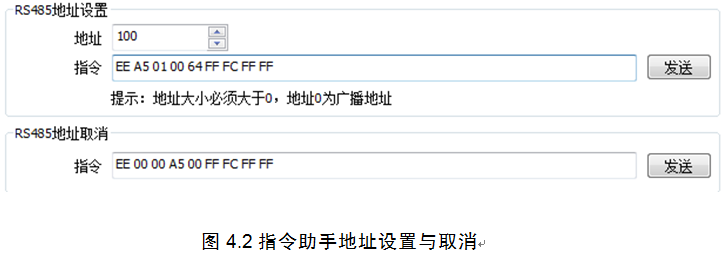

圖4.2指令助手地址設置與取消 注意：若無法直接通過軟件的指令助手設置地址，可先進行解鎖配置，再次進行地址設置，解鎖配置指令為EE 09 DE ED 13 31 FF FC FF FF，若設置完畢后，請進行鎖定配置，鎖定指令為EE 08 A5 5A 5F F5 FF FC FF FF。 4.2 指令測試由于設置485地址后，將無法再直接點擊軟件的《連接設備》來進行聯機，由于設置地址之前確定了波特率，如當前用9600波特率進行設置屏幕的地址，那在軟件的波特率欄選擇9600波特率，然后在軟件的菜單欄找到《調試》-《聯機設備不握手》，直接聯機。 指令測試： 如切換畫面，不帶485地址指令如圖4.3所示：
下載附件
2016-4-18 10:25 上傳

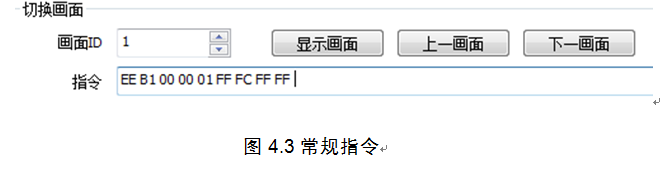

圖4.3常規指令 帶485地址指令則為：EE【地址】B1 00 0001 FF FC FF FF。 如地址設置為 00 64，那具體指令為：EE 00 64 B1 00 00 01 FF FCFF FF。 注意：由于設置485地址后，所有指令都帶地址，單片機發指令到串口屏，可直接通過地址來進行識別某個串口屏做了什么功能，或者發對應的指令給串口屏。
軟件的模擬器不支持485地址設置，此功能無法使用模擬器進行仿真。 廣州大彩光電科技有限公司 電話：020-82186683-601 傳真：020-22059566 地址：廣州天河區車陂大崗路14號業順大廈401-410、507室 |
|
