首先說一下DAC和PWM的關系：
- DAC是通過電阻分壓+開關組合直接湊出想要的電壓，輸出是直流恒定電壓量，比如1024級的DAC，輸出512，就是0.5個VCC直流。
- PWM是通過振蕩占空比得到想要電壓，比如比如1024級的PWM，輸出512，就是50%時間高電平VCC，50%時間低電平0。產生能量剛好是0.5個VCC一樣的能量。
- LED調光，電機調速，更適合使用PWM。
- 產生模擬音頻，產生指定直流電壓，控制儀表等更適合使用DAC
TM8211(PT8211)是一片輸出分辨率有16bit（65536級電壓值），兩通道輸出的DAC。非常廉價，淘寶零售價大概在0.4元一片左右，而專門用做數字DAC的芯片比如TLC5615（10bit），MAX515（10bit）之類的都需要2元以上甚至更高
下載附件
2016-4-18 03:46 上傳
下面是轉載的介紹：
TM8211是兩路16位數模轉換集成電路，可廣泛應用于數字音頻、多媒體系統。芯片采用CMOS工藝設計，內部電路結構基于R-2R電阻網絡結構設計，并在全電源電壓范圍內實現16bit的動態范圍。 TM8211可通過采用數字串行總線數據輸入，采用快速R-2R網絡結構來支持8X的過采樣音頻信號處理。TM8211 支持較寬范圍的采樣頻率，并與PT8211、TDA1311兼容，輸入采用LSBJ (Least Significant Bit Justified ) 格式, 數字編碼格式采用MSB在前的補碼格式。 TM8211 采用8-pin SOP or DIP封裝。
此音頻DAC比起數字DAC輸出電壓范圍不夠?qū)拸V，線性不如數字DAC好。抖動也比較大。不過價格低廉，在要求低的時候可以當做普通數字DAC使用。

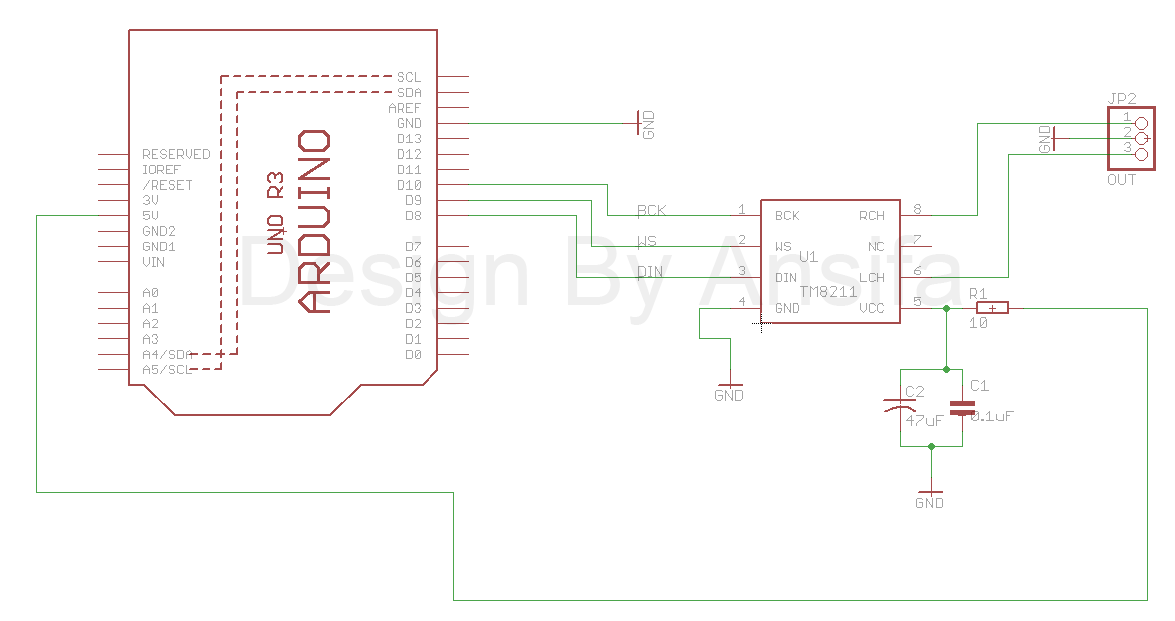

硬件連接：
根據官方PDF的標準電路，隨便找三個arduino的IO口接BCK/WS/DIN即可。
下載附件
2016-4-18 03:46 上傳
軟件編寫：
- //定義引腳，可以自行修改引腳對應
- int BCK = 10, WS = 9, DIN = 8;
- unsigned int cnt = 0;
-
- //TM8211驅動函數，
- void TM8211(unsigned int wr_dat8211)
- {
- for(int i = 16; i > 0; i--)
- {
- digitalWrite(BCK, LOW);
- digitalWrite(DIN, (wr_dat8211 >> i) & 0x01);
- digitalWrite(BCK, HIGH);
- }
- }
-
- void setup()
- {
- //所有引腳都是輸出方式
- pinMode(BCK, OUTPUT);
- pinMode(WS, OUTPUT);
- pinMode(DIN, OUTPUT);
- }
-
- void loop()
- {
- //cnt是DA值
- if(cnt > 0xFFF0)
- {
- cnt = 0;
- }
- //WS是通道選擇，這段代碼是兩個通道LCH/RCH同時輸出cnt，也可以分開LCH/RCH控制的，具體看pdf
- digitalWrite(WS, LOW);
- TM8211(cnt);
- digitalWrite(WS, HIGH);
- digitalWrite(WS, LOW);
- delay(1);
- cnt += 0x0F; //每次輸出增加16個等級
- }

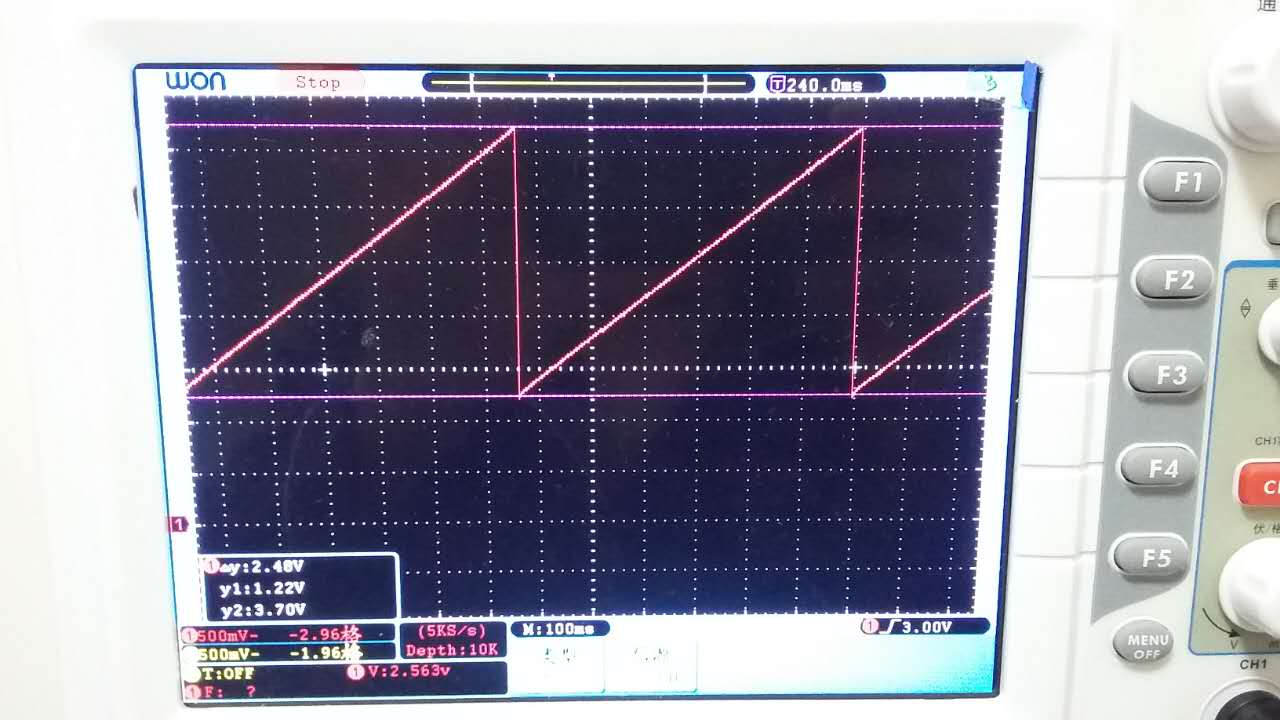

代碼輸出的是一個鋸齒波，輸出電平0x0000-0xFFFF。1毫秒上升0x0F個等級
接一個LED在輸出端即可看到漸亮效果。
由于LED亮起電壓1.8v，本例是0-5v掃描，在0-1.8v掃描時候可能看不到LED亮起，請留意，這不是程序問題，是正常現象
|
