電烙鐵頭保養與維護 ppt文件下載

ID:114141 · 發表于 2016-4-14 09:52

完整的ppt文件下載：

電烙鐵的使用及保養.ppt (1.05 MB, 下載次數: 38)

以下是內容預覽（無圖版）：

烙鐵頭的保養與維護：
1.進行焊接工作前
必須先把清潔海綿濕水，再擠干多余水份。這樣才可以使烙鐵頭得到最好的清潔效果。如果使用非濕潤的清潔海綿，會使烙鐵頭受損而導致不上錫。(圖1)
2.進行焊接工作時

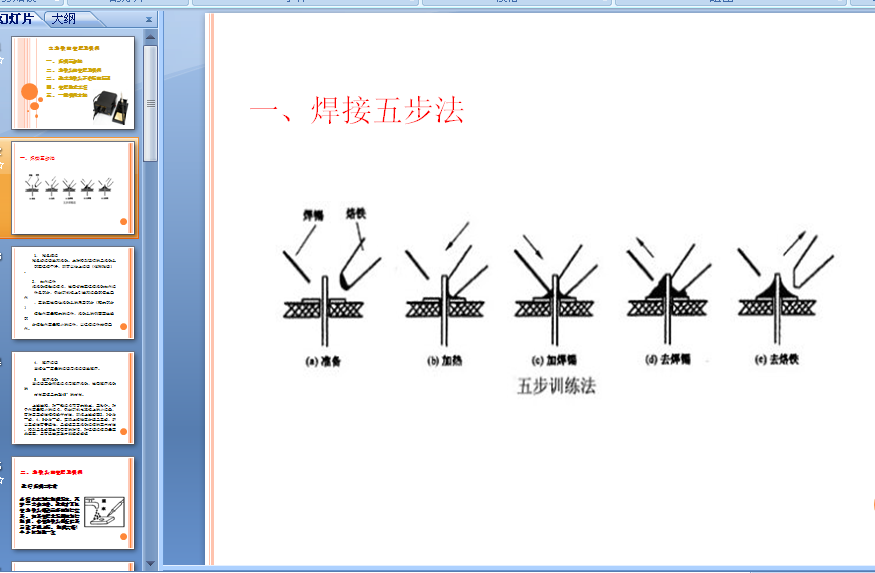

以下焊接的順序可以使烙鐵頭得到焊錫的保護及減低氧化速度。(圖2)
3.進行焊接工作后
先把溫度調到約250～300℃，然后清潔烙鐵頭，再加上一層新錫作保護。(如果使用非控溫焊鐵，先把電源切斷，讓烙鐵頭溫度稍為降低后才上錫。)
4.注意事項
a. 盡量使用低溫焊接
高溫會使烙鐵頭加速氧化，降低烙鐵頭壽命。如果烙鐵頭溫度超過450°C，它的氧化速度是350°C的兩倍。(圖3)
b. 勿施壓過大
在焊接時，請勿施壓過大，否則會使烙鐵頭受損變形。只要烙鐵頭能充份接觸焊點，熱量就可以傳遞。另外選擇合適的烙鐵頭也能幫助傳熱。 (圖4)
c. 經常保持烙鐵頭上錫
這可以減低烙鐵頭的氧化機會，使烙鐵頭更耐用。使用后，應待烙鐵頭溫度稍為降低后才加上新焊錫，使鍍錫層有更佳的防氧化效果。(圖5)
d. 保持烙鐵頭清潔及即時清理氧化物
如果烙鐵頭上有黑色氧化物，烙鐵頭就可能會不上錫，此時必須立即進行清理。清理時先把烙鐵頭溫度調到約250℃，再用清潔海綿清潔烙鐵頭，然后再
上錫。不斷重復動作，直到把氧化物清理為止。(圖6)
e. 選用活性低的助焊劑
活動性高或腐蝕性強的助焊劑在受熱時會加速腐蝕烙鐵頭，所以應選用低腐蝕性的助焊劑。(圖7)
注：切勿使用沙紙或硬物清潔烙鐵頭。
f. 把焊鐵放在焊鐵架上
不需使用焊鐵時，應小心地把焊鐵擺放在合適的焊鐵架上，以免烙鐵頭受到碰撞而損壞。(圖8)
附：
校準焊臺溫度
每當更換焊臺的發熱元件或焊臺頭之后，都要重新校準焊臺溫度。
1、設定溫度為400℃。
2、待溫度穩定時，取去校準計CAL圓塞。
3、用溫度計測量焊臺頭的溫度。
4、當溫度穩定時，利用一字螺絲刀調節CAL里的螺絲，直到測焊臺頭的溫度計顯示400℃為止（順時針方向旋轉螺絲為增溫，反則減溫。）。
