可預置的24小時3路時間控制器

ID:109858 · 發表于 2016-3-21 11:41

org 0000h
ajmp main
org 000bh
ajmp t100ms
org 001bh
ajmp tt1
tt1: mov th1,#26h ;定時器T1中斷程序
mov tl1,#0fch
inc 5ah
mov a,#02h
cjne a,3ah,ttk
cpl f0
mov 5ah,#00h
ttk: reti
t100ms: MOV TL0,#0b0H ;定時器T0中斷程序
MOV TH0,#03CH
PUSH PSW;
PUSH ACC
SETB RS0; 工作在1區
MOV A,68H
INC A
MOV 68H,A ;
CJNE A,#0AH,DONE ;不到1秒，退出中斷
MOV 68H,#00H ;1秒，置68H為0
MOV A,67H;
INC A ;秒加一
MOV 67H,A
CJNE A,#0AH,DONE;不到十秒，退出
MOV 67H,#00H ;到十秒，秒個位清零，秒十位加一
MOV A,66H;
INC A
MOV 66h,A;
CJNE A,#06H,DONE;秒十位為6嗎？不，退出
MOV 66H,#00H; 為6，秒清零，分個位加一
MOV A,65H;
INC A
MOV 65H,A
CJNE A,#0AH,DONE ;分個位為十嗎？不，退出
MOV 65H,#00H ;是，分個位清零，分十位加一
MOV A,64H; 分十位
INC A
MOV 64H,A
CJNE A,#06H,DONE ;分十位為6嗎？不，退出
MOV 64H,#00H ;是，分清零，時個位加一
MOV A,63H; 時個位
INC A
MOV 63H,A
CJNE A, #04H,DONET0 ;時個位為4嗎？不，轉DONET0
MOV A,62H
CJNE A,#02H,DONE; 是24小時了嗎？
MOV 62H,#00H;
MOV 63H,#00H; 是24小時了，清零
DONE: POP Acc ; T100ms中斷退出
POP PSW
RETI
DONET0: CJNE A,#0AH,DONE
MOV 63H,#00H;
MOV A,62H
INC A
MOV 62H,A
LJMP DONE
MAIN: MOV A,#0F0H
MOV P2,A
MOV SP,#30H
MOV 6CH,#10H ;第一開機時間標志為“10”
MOV 6FH,#1fH ;第一關機時間標志為“1F”
MOV 72H,#20H
MOV 75H,#2fH
MOV 78H,#30H
MOV 7BH,#3fH
setb et1
SETB ET0 ;T0中斷開
SETB PT0 ;T0為高優先級中斷
SETB EA
SETB F0
MOV TMOD,#01H ;T0為方式1、定時功能
MOV TL0,#0B0H
MOV TH0,#3CH ;定時初值100ms
SETB TR0 ;開定時器
MAIN1: CLR TR1
mov 4bh,#00h ;鍵碼清零
mov 4ch,#00h ;AN1鍵序清零
mov 4dh,#00h ;AN2鍵序清零
ACALL DISZH
ACALL DISP ;調顯示子程序
TSHIBI: MOV A,62H ;62H為時十位
SWAP A
ORL A,63H ;63H為時個位
MOV 25H,A ;25H為小時
MOV A,64H ;64H為分十位
SWAP A
ORL A,65H ;65H為分個位
MOV 26H,A ;26H為分鐘
MOV A,66H
SWAP A
ORL A,67H
MOV A,27H ;27H為秒
JB P3.0,KK0 ;K1斷開，轉KK0
MOV A,#02H ;手動程序
CJNE A,4BH,DKK1
ACALL KEYW
CPL P2.1
DKK1: MOV A,#03H
CJNE A,4BH,DKK2
ACALL KEYW
CPL P2.2
DKK2: MOV A,#04H
CJNE A,4BH,KKK
ACALL KEYW
CPL P2.3
AJMP KKK
KK0: JNB 0FH,KK2 ;第一路開/關機功能關，轉KK2
MOV A,25H;
CJNE A,6AH,KK1; 第一路開機小時到了嗎？不到，轉KK1
MOV A,26H; 到了，比較分鐘
CJNE A,6BH,KK1; 分鐘到了嗎？不到，轉KK1
SETB 00H; 開機時間到，令00H=1
SETB P2.1; 第一路輸出開
KK1: MOV A,25H
CJNE A,6DH,KK2; 第一路關機小時到了嗎？不到，轉KK2
MOV A,26H; 到了，比較分鐘
CJNE A,6EH,KK2; 分鐘到了嗎？不到，轉KK2
CLR 00H; 第一路關機時間到，令00H=0
CLR P2.1; 第一路輸出關
KK2: JNB 17H,KK4 ;第二路開/關機功能關，轉KK4
MOV A,25H
CJNE A,70H,KK3
MOV A,26H
CJNE A,71H,KK3
SETB 00H
SETB P2.2
KK3: MOV A,25H
CJNE A,73H,KK4
MOV A,26H
CJNE A,74H,KK4
CLR 00H
CLR P2.2
KK4: JNB 1FH,KKK ;第三路開/關機功能關，轉KKK
MOV A,25H
CJNE A,76H,KK5
MOV A,26H
CJNE A,77H,KK5
SETB 00H
SETB P2.3
KK5: MOV A,25H
CJNE A,79H,KKK
MOV A,26H
CJNE A,7AH,KKK
CLR P2.3
CLR 00H
KKK: ACALL DISZH
ACALL DISP
MOv A,#01H
CJNE A,4BH,KKK1
LCALL KEYW
INC 4CH ;AN1鍵第一次被按下，AN1鍵序加一
AJMP MAIN2
KKK1: AJMP MAIN1
MAIN2: SETB TR1 ;開定時器1
MOV 4DH,#01H ;AN2鍵序置1
MAIN2A: ACALL DISZH
ACALL DISP
MOV A,#01H
CJNE A,4BH,DX0 ;AN1鍵第二次被按下嗎？沒有，轉DX0
LCALL KEYW ;AN1鍵第二次被按下，AN1鍵序加一
INC 4CH
AJMP MAIN3
dx0: mov a,#02h
cjne a,4bh,set1
lcall keyw ;AN2鍵被按下
inc 4dh ;AN2鍵序加1
mov a,#07h
cjne a,4dh,set1
mov 4dh,#01h
set1: acall dset
ACALL DISZH2
ACALL DISZH
ACALL DISP
MOV A,#05H
CJNE A,4BH,DDD ;AN5鍵被按下？否
LCALL KEYW
LJMP MAIN1 ;AN5鍵被按下？是，轉MAIN1
DDD: ajmp main2a
MAIN3: MOV 4DH,#03H ;開關機時間設定程序
DDK: MOV R0,#6AH;
A2: MOV A,@R0;
ANL A,#0FH;
MOV 53H,A; 顯存，53H為時個位
MOV A,@R0
ANL A,#0F0H
SWAP A
MOV 52H,A; 顯存，52H為時十位
INC R0;
MOV A,@R0;
ANL A,#0FH;
MOV 55H,A; 顯存，55H為分個位
MOV A,@R0;
ANL A,#0F0H;
SWAP A;
MOV 54H,A; 顯存，54H為分十位
INC R0
MOV A,@R0;
ANL A,#0FH;
MOV 57H,A; 顯存，
MOV A,@R0;
ANL A,#0F0H;
SWAP A;
MOV 56H,A; 顯存，56H、57H在顯示時間時為秒數值在設置時為開關機標志
DEC R0
DEC R0
A3:
ACALL DISP
MOV A,#01H
CJNE A,4BH,DKX0 ;AN1鍵又一次被按下嗎？沒有，轉DKX0
LCALL KEYW ;AN1鍵又一次被按下，AN1鍵序加一
INC 4CH
mov a,4ch
CJNE a,#08H,DDD1
MOV 4CH,#02H
ajmp main3
DDD1: INC R0
INC R0
inc r0
mov 4dh,#03h
AJMP A2
dKx0: mov a,#02h
cjne a,4bh,setK1
lcall keyw ;AN2鍵被按下
inc 4dh ;AN2鍵序加1
mov a,#07h
cjne a,4dh,setK1
mov 4dh,#03h
setK1: MOV A,#04H ;AN4鍵被按下嗎？
CJNE A,4BH,SETK2
lcall keyw ;AN4鍵被按下
MOV A,4CH
CJNE A,#02H,DXD1
CPL 0FH
DXD1: CJNE A,#04H,DXD2
CPL 17H
DXD2: CJNE A,#06H,SETK2
CPL 1FH
SETK2: acall dset
ACALL DISZH3
ACALL DISP
MOV A,#05H
CJNE A,4BH,DDD3 ;AN5鍵被按下？否
LCALL KEYW
LJMP MAIN1 ;AN5鍵被按下？是，轉MAIN1
DDD3: AJMP A2
diSP: ;顯示子程序
mov dptr,#tab
mov a,57h ;顯示秒個位
mov r3,4dh
cjne r3,#01h,dd1
dk1: jb F0,DD1
mov a,#0ffh ;F0為0，該位不顯示,以達到該位閃爍效果
sjmp dd2
dd1: movc a,@a+dptr
dd2: mov p1,a ;送段碼
clr p0.0 ;開秒個位
dsp1: acall dll
d1: setb p0.0 ;關個位
mov a,56h ;顯示左起第5位（秒十位）
mov r3,4dh
cjne r3,#02h,dd3
dk2: jb F0,DD3
mov a,#0ffh
sjmp dd4
dd3: movc a,@a+dptr
dd4: MOV B,A
MOV A,4CH
CJNE A,#02H,DXD3
MOV A,B
CPL A
ORL A,21H
CPL A ;判斷是否顯示第一次開關機標志中的小數點
AJMP ZX
DXD3: CJNE A,#04H,DXD4
MOV A,B
CPL A
ORL A,22H
CPL A ;判斷是否顯示第二次開關機標志中的小數點
AJMP ZX
DXD4: CJNE A,#06H,DXD5
MOV A,B
CPL A
ORL A,23H
CPL A ;判斷是否顯示第三次開關機標志中的小數點
AJMP ZX
DXD5: MOV A,B
ZX: mov p1,a
clr p0.1
jb p0.7,dsp2 ;AN5鍵沒有按下，轉dsp2
acall del1
jb p0.7,dsp2
ajmp key5 ;AN5鍵按下，轉key5鍵碼識別
dsp2: acall dll
d2: setb p0.1
mov a,55h ;顯示分個位
mov r3,4dh
cjne r3,#03h,dd5 ;AN3鍵序為4嗎？
dk3: jb F0,DD5 ;F0為1，顯示
mov a,#0ffh
sjmp dd6
dd5: movc a,@a+dptr
dd6: mov p1,a
clr p0.2
jb p0.7,dsp3
acall del1
jb p0.7,dsp3
ajmp key4 ;AN4鍵按下，轉key4鍵碼識別
dsp3: acall dll
d3: setb p0.2
mov a,54h
mov r3,4dh
Cjne r3,#04h,dd7
dk4: jb F0,DD7
mov a,#0ffh
sjmp dd8
dd7: movc a,@a+dptr
dd8: mov p1,a
clr p0.3
jb p0.7,dsp4
acall del1
jnb p0.7,key3 ;AN3鍵按下，轉key3鍵碼識別
dsp4: acall dll
d4: setb p0.3
mov a,53h
mov r3,4dh
cjne r3,#05h,dd9
dk5: jb F0,DD9
mov a,#0ffh
sjmp dd10
dd9: movc a,@a+dptr
DD10: MOV P1,A
clr p0.4
jb p0.7,dsp5
acall del1
jnb p0.7,key2 ;AN2鍵按下，轉key2鍵碼識別
dsp5: acall dll
d5: setb p0.4
mov a,52h
mov r3,4dh
cjne r3,#06h,dd11
dk6: jb F0,DD11
mov a,#0ffh
sjmp dd12
dd11: movc a,@a+dptr
dd12: mov p1,a
clr p0.5
jb p0.7,dsp6
acall del1
jnb p0.7,key1 ;AN1鍵按下，轉key1鍵碼識別
dsp6: acall dll
d6: setb p0.5
ret
tab: DB 0C0H ; 0
DB 0F9H ; 1
DB 0A4H ; 2
DB 0B0H ; 3
DB 099H ; 4
DB 092H ; 5
DB 082H ; 6
DB 0F8H ; 7
DB 080H ; 8
DB 090H ; 9
DB 088H ; A
DB 083H ; B
DB 0C6H ; C
DB 0A1H ; D
DB 086H ; E
DB 08EH ; F
key1: mov 4bh,#01h ;保存AN1鍵碼
ajmp d6
key2: mov 4bh,#02h
ajmp d5
key3: mov 4bh,#03h
ajmp d4
key4: mov 4bh,#04h
ajmp d3
key5: mov 4bh,#05h
ajmp d2
keyw: mov 4bh,#00h ;鍵等待釋放程序
lcall disp
mov a,4bh
jnz keyw
lcall disp
mov a,4bh
jnz keyw
ret
DISZH: MOV 52H,62H ;時間值送顯存子程序
MOV 53H,63H
MOV 54H,64H
MOV 55H,65H
MOV 56H,66H
MOV 57H,67H
RET
DISZH2: MOV 62H,52H ;正常時間設置數據裝入子程序
MOV 63H,53H
MOV 64H,54H
MOV 65H,55H
MOV 66H,56H
MOV 67H,57H
RET
DISZH3: MOV A,52H ;開關機時間設置數據裝入子程序
SWAP A
ORL A,53H
MOV @r0,a
INC R0
MOV A,54H
SWAP A
ORL A,55H
MOV @R0,A
dec r0
RET
dset: mov r3,4dh ;設定子程序
cjne r3,#01h,dx2 ;AN2鍵序不為1，轉DX2
mov r4,4bh
cjne r4,#03h,dx11 ;AN2鍵序為1，但AN3鍵未被按下
lcall keyw ;AN2鍵被按下，等待鍵釋放
inc 57h ;秒個位的數值被更改（加1）
mov r5,57h
cjne r5,#0ah,dx11
mov 57h,#00h
dx11: ajmp dx
dx2: mov r3,4dh
cjne r3,#02h,dx3
mov r4,4bh
cjne r4,#03h,dx12
lcall keyw
inc 56h
mov r5,56h
cjne r5,#07h,dx12 ;使該位（秒十位）的數值可在0--6之間隨意設定
mov 56h,#00h
dx12: ajmp dx
dx3: cjne r3,#03h,dx4
mov r4,4bh
cjne r4,#03h,dx13
lcall keyw
inc 55h
mov r5,55h
cjne r5,#0ah,dx13
mov 55h,#00h
dx13: ajmp dx
dx4: cjne r3,#04h,dx5
mov r4,4bh
cjne r4,#03h,dx14
lcall keyw
inc 54h
mov r5,54h
cjne r5,#07h,dx14 ;使該位（分十位）的數值可在0--6之間隨意設定
mov 54h,#00h
dx14: ajmp dx
dx5: cjne r3,#05h,dx6
mov r4,4bh
cjne r4,#03h,dx15
lcall keyw
inc 53h ;時個位的數值被更改（加1）
MOV A,52H
SWAP A
ORL A,53H
CLR C
CJNE A,#24H,DXD6
AJMP DXD7
DXD6: JC DXD7
mov 53h,#00h ;時數大于24，置時個位為零
DXD7: mov r5,53h
cjne r5,#0ah,dx15 ;在時鐘數不大于24的前提下，使該位（時個位）的數值可在0--9之間隨意設定
mov 53h,#00h
dx15: ajmp dx
dx6: cjne r3,#06h,dx
mov r4,4bh
cjne r4,#03h,dx16
lcall keyw ;AN3按下并釋放，時十位加一
inc 52h
MOV A,52H
SWAP A
ORL A,53H
CLR C
CJNE A,#24H,DX7
AJMP DX8
DX7: JC DX8
MOV 52H,#00H ;時數大于24，置時十位為零
DX8: mov r5,52h
cjne r5,#03h,dx16 ;在時鐘數不大于24的前提下，使該位（時十位）的數值可在0--2之間隨意設定
mov 52h,#00h
dx16: ajmp dx
dx: acall disp ;調用顯示子程序
ret
dll: MOV R7,#01fH
DL1: MOV R6,#1fH
DL2: DJNZ R6,DL2
DJNZ R7,DL1
RET
DEL1: MOV R7,#0aH
DEL1A: MOV R6,#2eH
DEL1B: DJNZ R6,DEL1B
DJNZ R7,DEL1A
RET
END

復制代碼

ID:104183 · 發表于 2016-3-21 15:36

謝謝分享，拿走學習去了。

ID:477512 · 發表于 2019-2-20 23:50

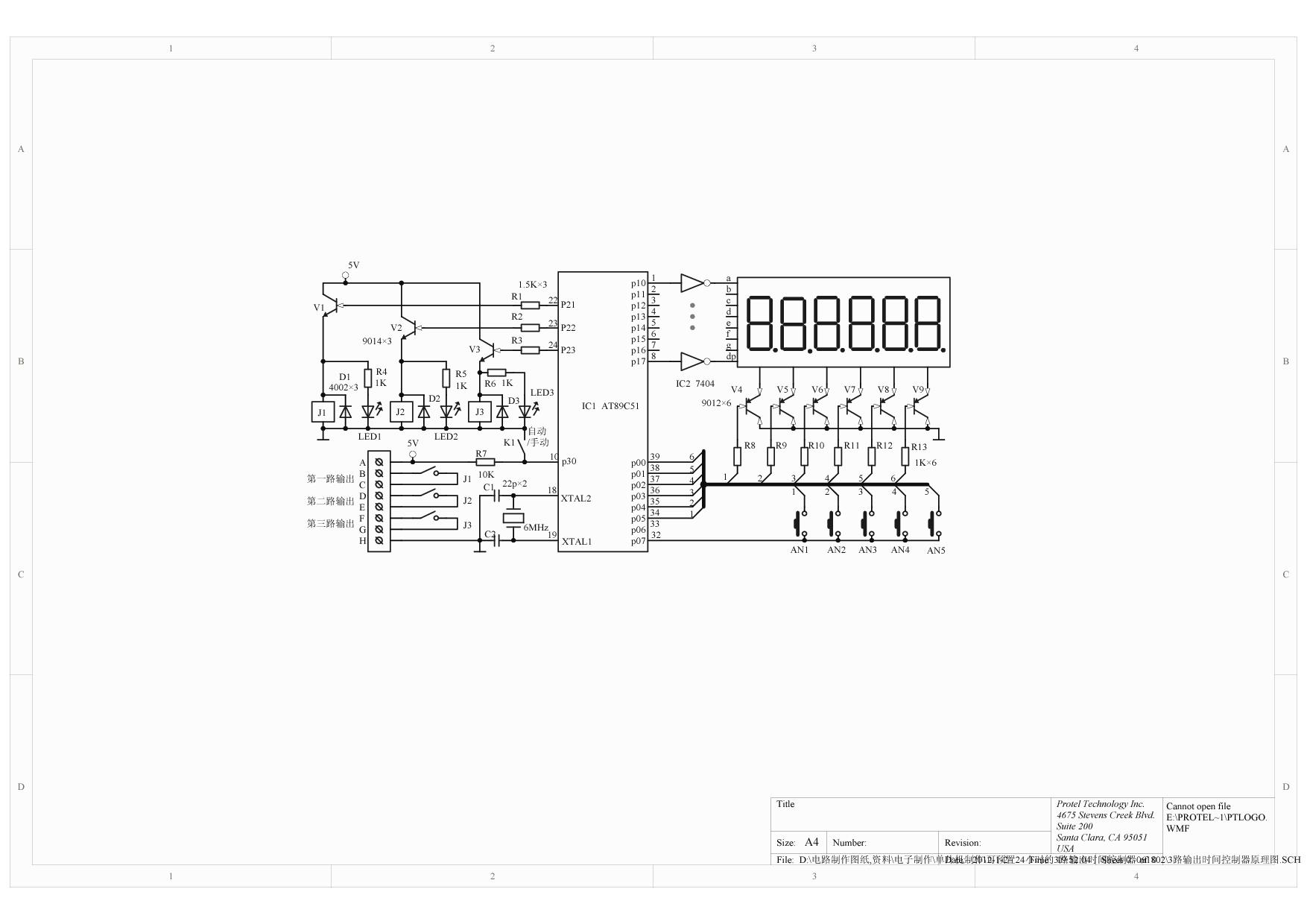

這個電路在2006年《電子報》上發表過，我按照上面的程序試驗一下，不能設置和走時，不知道是怎么回事？望解！

ID:517951 · 發表于 2020-11-15 14:11

強，全匯編
