數字溫度計加萬年歷（程序，仿真，原理圖，PCB，元件清單）

  [復制鏈接]
跳轉到指定樓層
樓主
學校的實訓做的~~程序不是自己寫的，但是可以用！！~

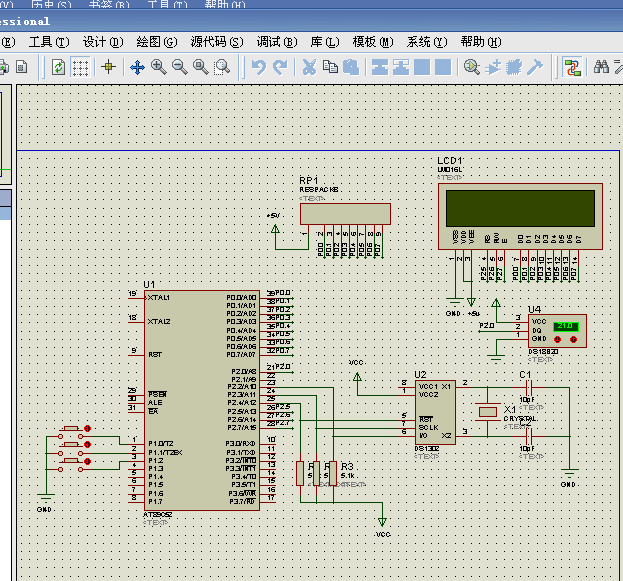

電路原理圖pcb：

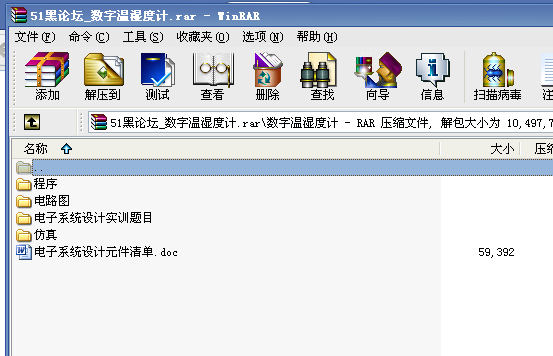

所有資料下載： 數字溫濕度計.rar (8.73 MB, 下載次數: 231)


1、該程序經過電腦軟件Proteus7.4sp3仿真通過。

2、該程序通過實驗板仿真芯片通過。

3、該程序燒寫STC89C51RC，單獨在實驗板上運行通過（晶振11.0592MHZ）

4、該程序用洞洞板制作實物運行成功！并在DS1302時鐘芯片第8腳上加上了3.6V的

   鎳氫充電電池，斷電后時間、日歷都正常走。

5、程序中使用的頭文件DS18B20_3.H，來源于網上，寫的非常好，十進制溫度最后返回到函數

   ReadTemperature（）中，使用時主函數用flag=ReadTemperature();/

    就可將18b2頭文件運行返回的函數結果送到變量FLAG中，用于顯示。
-----------------------------------------------------------------------------
主要器件：

STC89C51+DS1302時鐘芯片+DS18b20溫度芯片。

-----------------------------------------------------------------------------

主要功能：

1、萬年歷，

2、時間，

3、星期，

4、溫度顯示，

（以上四項內容同時顯示）

5、三鍵調時（設置鍵，上調鍵，下調鍵），

6、斷電走時，

7、上電蜂鳴器提示（長鳴）；

8、按鍵蜂鳴器提示（第一次按動設置鍵長鳴一響；后面按動設置鍵或上調鍵、下調鍵都是短鳴一響）。


元件清單：
物理與機電工程學院器材   領用    單
領（借）用人    吳育培、林伏忠    單位
（班級）    12級電本（2）    用途    電子系統設計
領用
時間    2015.4.20    使用時間        人數    2人
序號    器材名稱及型號規格    單位    領用數量    備注
1    AT89C51單片機    個    2
2    DS1302    個    2
3                  輕觸開關    個    10
4    103藍白電位器    個    4
5    5.1K電阻    個    10
6          2K 220 電阻    個    4
7    瓷片電容（22pf，10pf）    個    6
8    電解電容 10uf    個    4
9    IC座（8P）    個    2
10    IC座（40P）    個    2
11    單排針    排    5
12    覆銅板    塊    1
13    DS18B20    個    2
14    32.768KHZ晶振    個    2
15    11.0592MHZ晶振    個    2

領用人簽字：    畢業論文指導教師簽字：
實驗室意見：    分管副院長意見：
分管院領導意見：

倉管員簽字：                             時間：



部分程序預覽：

DS18B20_3.H:

  2. sbit DQ = P2^0;                // 定義DQ引腳為P2.7

  4. /*******************************  延時函數 ********************************
  5. *  功能：在11.059MHz的晶振條件下調用本函數需要24μs ，然后每次計數需16μ
  6. **************************************************************************/
  7. void DS18_delay(int useconds) {
  8. int s;
  9. for (s=0; s<useconds;s++);
  10. }


  13. /*******************************  復位函數 *******************************
  14. * 功能：完成單總線的復位操作。
  15. * 復位時間為480μs，因此延時時間為(480-24)/16 = 28.5，取29μs
  16. * 經過70μs之后檢測存在脈沖，因此延時時間為(70-24)/16 = 2.875，取3μs
  17. **************************************************************************/
  18. unsigned char ow_reset(void) {
  19. unsigned char presence;
  20. DQ = 0;                          // 將 DQ 線拉低
  21. DS18_delay(29);                         // 保持 480μs
  22. DQ = 1;                         // DQ返回高電平
  23. DS18_delay(3);                         // 等待存在脈沖
  24. presence = DQ;                 // 獲得存在信號
  25. DS18_delay(25);                         // 等待時間隙結束
  26. return(presence);         // 返回存在信號，0 = 器件存在, 1 = 無器件
  27. }


  30. /****************************** 位寫入函數 *******************************
  31. * 功能：向單總線寫入1位值：bitval
  32. *************************************************************************/
  33. void write_bit(char bitval) {
  34. DQ = 0;                                 // 將DQ 拉低開始寫時間隙
  35. if(bitval==1) DQ =1;         // 如果寫1，DQ 返回高電平
  36. DS18_delay(5);                                 // 在時間隙內保持電平值，
  37. DQ = 1;         // DS18_delay函數每次循環延時16μs，因此DS18_delay(5) = 104μs
  38. }


  41. /**************************** 字節寫入函數 *******************************
  42. * 功能：向單總線寫入一個字節值：val
  43. *************************************************************************/
  44. void ds18write_byte(char val) {
  45. unsigned char i;
  46. unsigned char temp;
  47. for (i=0; i<8; i++) {        // 寫入字節, 每次寫入一位
  48. temp = val>>i;
  49. temp &= 0x01;
  50. write_bit(temp);
  51. }
  52. DS18_delay(5);
  53. }

  55. /**************************** 位讀取函數 ********************************
  56. * 功能：從單總線上讀取一位信號，所需延時時間為15μs，因此無法調用前面定義
  57. * 的DS18_delay()函數，而采用一個for()循環來實現延時。
  58. * ***********************************************************************/
  59. unsigned char read_bit(void) {
  60. unsigned char i;
  61. DQ = 0;                      //將DQ 拉低開始讀時間隙
  62. DQ = 1;                         // then return high
  63. for (i=0; i<3; i++);         // 延時15μs
  64. return(DQ);                         // 返回 DQ 線上的電平值
  65. }

  67. /**************************** 字節讀取函數 *******************************
  68. * 功能：從單總線讀取一個字節的值
  69. *************************************************************************/
  70. unsigned char DSread_byte(void) {
  71. unsigned char i;
  72. unsigned char value = 0;
  73. for (i=0;i<8;i++) {                                  // 讀取字節，每次讀取一個字節
  74. if(read_bit()) value|=0x01<<i;         // 然后將其左移
  75. DS18_delay(6);
  76. }
  77. return(value);
  78. }


  81. /******************************* 讀取溫度函數 *****************************
  82. * 功能：如果單總線節點上只有一個器件則可以直接掉用本函數。如果節點上有多個器
  83. *      件，為了避免數據沖突，應使用Match ROM函數來選中特定器件。
  84. * 注： 本函數是根據DS1820的溫度數據格式編寫的，若用于DS18B20，必須根據
  85. *      DS18B20的溫度數據格式作適當修改。
  86. **************************************************************************/unsigned
  87. int ReadTemperature(void) {
  88. unsigned char get[10];
  89. unsigned char temp_lsb,temp_msb;
  90. unsigned int t;
  91. unsigned char k;
  92. ow_reset();
  93. ds18write_byte(0xCC);                                         // 跳過 ROM
  94. ds18write_byte(0x44);                                         // 啟動溫度轉換
  95. DS18_delay(5);
  96. ow_reset();
  97. ds18write_byte(0xCC);                                         // 跳過 ROM
  98. ds18write_byte(0xBE);                                         // 讀暫存器
  99. for (k=0;k<2;k++){get[k]=DSread_byte();}

  101. temp_msb = get[1]; // Sign byte + lsbit
  102. temp_lsb = get[0]; // Temp data plus lsb

  104. t=temp_msb*256+temp_lsb;
  105. t=t&0x0ff0;
  106. if(t<0xff&&t>0xf0)
  107. t=(-1)*t;
  108. return t>>4;
  109. //temp_f = (((int)temp_c)* 9)/5 + 32;
  110.                  // 輸出華氏溫度值

  112. }

復制代碼



  2. /*******************DS18B20測溫程序******************************************

  4. 運行結果會在函數ReadTemperature()保存兩位十進制數字的溫度值

  6. 調用時，要這樣：

  8.          uchar temp;  設定一個無符號變量temp
  9.          temp=ReadTemperature();  變量temp=函數值=二位數的溫度值

  11.          然后可以用temp參與顯示工作。
  12. ***************************************************************************/

  14. /*********************************端口定義**********************************/
  15. sbit DQ=P3^3;                                   //數據傳輸線接單片機的相應的引腳

  17. /*********************************定義全局變量******************************/
  18. unsigned char tempL=0;                         //臨時變量低位（無符號字符變量）
  19. unsigned char tempH=0;                        //臨時變量高位
  20. unsigned char tempa;                           //溫度值（整型變量）

  22. /****************************************************************************
  23. 函數功能:延時子程序
  24. 入口參數:k
  25. 出口參數:
  26. ****************************************************************************/
  27. void DS18_delay(int useconds)
  28. {
  29. int s;
  30. for (s=0; s<useconds;s++);
  31. }

  33. /***************************************************************************
  34. 函數功能:DS18B20初始化子程序
  35. 入口參數:
  36. 出口參數:
  37. ****************************************************************************/
  38. unsigned char Init_DS18B20(void)
  39. {
  40.         unsigned char x=0;

  42.           DQ=0;                             //發送復位脈沖
  43.           DS18_delay(29);                         //延時（>480ms)
  44.           DQ=1;                                  //拉高數據線
  45.           DS18_delay(3);                       //等待（15~60ms) 等待存在脈沖
  46.     x=DQ;  //獲得存在信號(用于判斷是否有器件)
  47.     DS18_delay(25);  // 等待時間隙結束
  48.     return(x);  //返回存在信號，0 = 器件存在, 1 = 無器件
  49. }

  51. /****************************************************************************
  52. 函數功能:向DS18B20讀一字節數據
  53. 入口參數:
  54. 出口參數:dat
  55. ****************************************************************************/
  56. ReadOneChar(void)
  57. {
  58.         unsigned char i=0;
  59.         unsigned char dat=0;
  60.     for (i=8;i>0;i--)
  61.                 {
  62.                         DQ=1;
  63.                     DS18_delay(1);
  64.                     DQ=0;
  65.                     dat>>=1;//復合賦值運算，等效dat=dat>>1(dat=dat右移一位后的值)
  66.                            DQ=1;
  67.                     if(DQ)
  68.                            dat|=0x80;
  69.                     DS18_delay(4);
  70.                 }
  71.     return(dat);
  72. }

  74. /****************************************************************************
  75. 函數功能:向DS18B20寫一字節數據
  76. 入口參數:dat
  77. 出口參數:
  78. ****************************************************************************/
  79. WriteOneChar(unsigned char dat)//有參函數，功能是"寫"，而寫的內容就是括號內的參數
  80. {
  81.         unsigned char i=0;
  82.         for(i=8;i>0;i--)
  83.         {
  84.                 DQ=0;
  85.                 DQ=dat&0x01;
  86.                 DS18_delay(5);
  87.                 DQ=1;
  88.                 dat>>=1;//復合賦值運算，等效dat=dat>>1(dat=dat右移一位后的值)
  89.         }
  90.         DS18_delay(4);
  91. }

  93. /****************************************************************************
  94. 函數功能:向DS18B20讀溫度值
  95. 入口參數:
  96. 出口參數:temperature
  97. ****************************************************************************/
  98. unsigned int ReadTemperature(void)
  99. {
  100.         Init_DS18B20();          //初始化，調用初始化函數
  101.         WriteOneChar(0xcc);                  //跳過讀序列號的操作，調用寫函數，寫0xcc指令碼（跳過讀序列號）
  102.         WriteOneChar(0x44);                 //啟動溫度轉換，調用寫函數，寫0x44指令碼（啟動溫度轉換）
  103.         DS18_delay(125);                                   //轉換需要一點時間，延時
  104.         Init_DS18B20();                         //初始化，調用初始化函數
  105.         WriteOneChar(0xcc);                  //跳過讀序列號的操作，調用寫函數，寫0xcc指令碼（跳過讀序列號?
  106.         WriteOneChar(0xbe);                 //調用寫函數，寫0xbe指令碼，讀溫度寄存器（頭兩個值分別為溫度的低位和高位）
  107.         tempL=ReadOneChar();                 //讀出溫度的低位LSB
  108.         tempH=ReadOneChar();                 //讀出溫度的高位MSB


  111.          //tempH&=0x0f;//高字節和0f"與"運算，留住后4位有用值，賦給tempH
  112.    tempa=((tempH*256)+tempL)*0.0625;  //溫度轉換，把高低位做相應的運算轉化為實際溫度，使用DS18B20溫度傳感器手冊規定的公式，結果是十進制數值

  114.         DS18_delay(20);

  116.         return(tempa);//運算結果返回到函數 ：ReadTemperature()調用時需要采用i=ReadTemperature()，然后再對i（任意uchar型變量）進行操作
  117. }
