3D PCB設計的理念心得

ID:101489 · 發表于 2016-1-4 02:01

PCB設計是各種嵌入式開發設計中的重要環節，如果我們選擇合理搭配各種開發工具，不僅有利于縮短開發、打樣等各個階段的開發周期，更有利于產品的穩定，成本的節約，在設計階段就可以模擬成型產品的各個環節，特別是整機設計的時候，相信有過經驗的人肯定遇到過各種頭疼的問題。

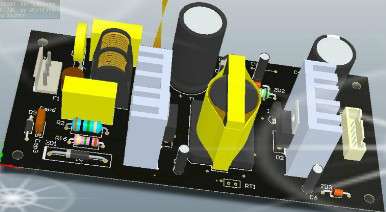

   例如AltiumDesigner+Solidworks相結合的3DPCB設計過程，前期就可以對PCB成型后的機械結構、尺寸進行精確模擬，可以為結構工程師提供可靠的數據，有效避免了因結構不吻合而需要二次或多次開發打樣所要浪費的時間和各種財力、物力，這樣做不僅對公司或者個人，都是質的提升。這樣做的優點是顯而易見的，當然這對工程師的要求會比較高，這也是國內與國外工程師的差別之一，而當前主流的PCB設計工具都融入了這一功能。
   不過就阿貓的經驗來看，這樣做并不難，因為我們每個人都需要不斷進步，這是一個過程，也是將來所必然的，因為單一技能已經不滿足現在的多元化人才市場的需要，人才的價值將會更充分的得到體現。阿貓相信，一個了解結構設計的電子工程師更能做出令人滿意的電子產品，反之亦然....

ID:104418 · 發表于 2016-1-25 23:34

說的甚是

ID:104472 · 發表于 2016-4-9 11:58

3d的應用可以讓我們更加直觀去看沒有投板，但是已經能夠顯示出來焊出來的最終效果圖。

ID:127331 · 發表于 2016-6-20 01:41

Solidworks和Protel99se我會，但AltiumDesigner我不會，正準備學習一下，換AltiumDesigner
