基于PIC32的激光電子琴制作

ID:99624 · 發表于 2015-12-25 04:29

這里是視頻演示：給力隊友彈奏演示（沒有學過音樂，彈得丑了點）

本來這可以幾周內做好的作品，但由于元件的采購，學業的壓力，還有的是那份惰性，導致了它的難產。正好元旦放假，寢室的該找媽的都回去找媽了，找不成媽的也找...（你懂得）。也好一個人在寢室清靜清靜，沒有復雜的氛圍來左右我自戀的給它拍個照了。

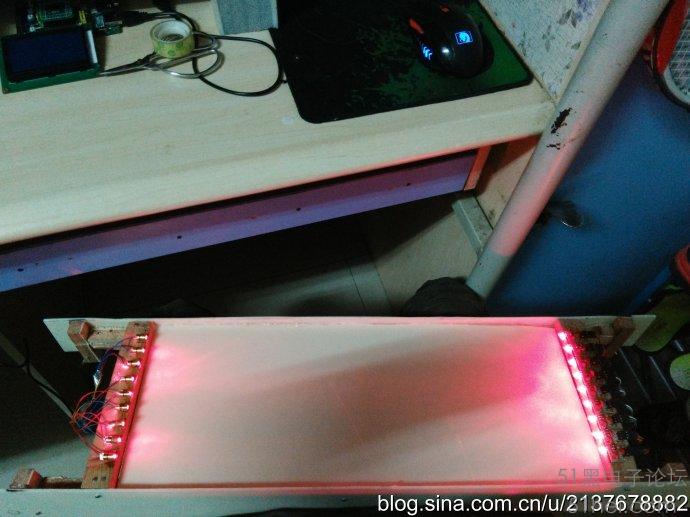

完成后效果圖：

只能說激光在平常條件下是難以看到的，所以為了顯示效果故意放了個三角尺高手別介意。

這都是我們組員設計的外包裝，還算可以吧簡單樸素。

好了，開始來干貨了，以下內容可能會讓你感到不適，眩暈，鄙視，請你選擇性略過。

首先要擬好硬件的電路圖，才能確定要采購的元器件。

圖太大了，先看個大概的情況，稍后附件里添加DSN電路圖文件，慢慢仔細看看，這是最小的系統框圖，考慮到我們發的試驗開發板，左邊一列的AN1，AN2，AN3已經連接好了按鍵，就先不動它，PGD1，PGC1為程序代碼燒錄端口寫的程序就通過這個燒錄進單片機的。OSC1和OSC2連接的是外部晶振8MHz，就像心臟一樣維持著單片機的運行。

通過圖片可以看到我們還有4個可用的引腳RB2，RB4，RA4，RB5.本來RB4和RA4是用來接輔助晶振的我們用不到就可以去除了。留下盡可能多的引腳口，畢竟至少要有7根弦吧，對于我們的開發板來說就要手動的做些硬件上的改動了。

好，現在細說我們這塊開發板硬件的改動，非本次賽課計劃的可以忽略以下內容了。
關于輔助晶振的改動已經說了是為了多留出兩個引腳端口。關鍵是左側的四個電阻的去除，這尤為重要，關系到寫入程序后是否能正常運行，兩個電容也是防止按鍵電壓不穩。還有添加芯片左右兩側的排針，背面的上拉電阻，硬件改動就這些了。

可見這個連接口可謂是錯綜復雜，有按鍵的端口引腳還有OC1（PWM1）共用。OC1(PWM1)輸出不同頻率的方波從而通過揚聲器器發出不同的音調，而按鍵是否按下需要單片機時刻檢測電平的變化信號，方波通過電阻R1影響AN1端口的電平，導致無法正常的檢測按鍵的電平。所以要OC1就不能用按鍵1，反之亦然，就必須把中間連接的電阻R1去掉，但是去掉電阻后按鍵的電壓會不穩定，注意R3及以上部分是我后來加上去的上拉電阻，加上上拉電阻后電壓就穩定了。
硬件的背面按鍵上拉電阻：

背面多加了兩個電阻接到高電壓，老師是將左側（正面看）的2,7上拉的電阻，由電路圖可以看出，是選擇的按鍵AN1和按鍵AN4。我個人就直接把AN1，AN2上拉電阻了方便，當然對應老師給的代碼也需要修改小部分。

回歸大眾，我們繼續來看看還有那些端口可用。

圖中已經說了SCLK,SLCK,SDO接數碼管芯片，為了簡單就不用再敘述數碼管的連接方式了（又是一個傷腦筋的東西）。對于我們開發板來說還可以用的引腳有RB10，RB11，RB13.加上之前的四個看7個引腳夠了，如果還嫌少可以把按鍵的引腳也拿來用用。RB7定義為PWM從而輸出波形，通過三極管S8050放大電流由發聲器發出聲音。
已經可用的RB2，RB4，RA4，RB5，RB10，RB11，RB13，七個端口就可以接光敏電阻或者激光接收器（推薦）了，在通過寫入程序檢測七個端口電壓從而發出不同的音調。

看一下實驗的電路圖吧，前方多圖高能預警。
