下面的案例是之前ST MCU FAE跟客戶一起經歷過的，并將相關過程和解決方案形成一份文檔并發布出來了。我覺得該案例可能具有一定代表性，并把它轉載過來分享給大家。該方面的文檔在ST MCU中文官網[www.stmcu.com.cn]的設計資源之本地化資料部分可以找到。

************************************************************

VCP 例程用于數據傳輸時丟失數據的處理

問題回顧：

某客戶工程師在其產品的設計中，使用了STM32F205VET6。據其工程師講述：他使用 ST 的 USB 固件庫 中的 VCP 例程來實現虛擬串口的功能，但是他發現虛擬串口一次輸出的數據（從串口到上位機）如果 超過 2Kbytes 就會造成數據丟失，只輸出尾部的 2Kbytes。客戶工程師檢查代碼發現 USB 的 FIFO 大小 由宏定義 APP_RX_DATA_SIZE決定，而 APP_RX_DATA_SIZE 的大小剛好為 2Kbytes。所以他認為此FIFO 設計太小而造成的，于是他將 FIFO 的大小改成 5Kbyte，不過修改后并不能解決問題。

調研：

1.打開“STM32F105/7, STM32F2 and STM32F4 USB on-the-go Host and devicelibrary (UM1021)” 庫里邊的 VCP 例程，位于“...\STM32_USB-Host- Device_Lib_V2.1.0\Project\USB_Device_Examples\VCP”中。對其進行測試，并沒有出現所說的問 題，APP_RX_DATA_SIZE 的大小仍然為 2Kbytes，不管傳輸?shù)臄?shù)據是2Kbytes 還是 5Kbytes 甚至是 25Kbytes，完全沒有問題。

2.了解客戶程序UART 所設置的波特率，為 115200，與原 VCP 例程一致。USB 采用的是 FullSpeed， 全速 USB 總線的幀周期為 1ms。

3.在 usbd_conf.h 中可以看到 APP_RX_DATA_SIZE 的定義在這里，為2048，它定義了 APP_Rx_Buffer 的大小。APP_Rx_Buffer 其實是一個循環緩沖區，APP_Rx_ptr_in 指明了其數據進來的位置，當USART 接收到數據時，將數據存儲于 APP_Rx_ptr_in 指定的位置；APP_Rx_ptr_out指明其數據取出 的位置，當 USB 到 FIFO 中取出數據時，起始地址由 APP_Rx_ptr_out 決定。

4.打開 VCP 項目，觀察其程序通信部分。當 USART 每接收到字節時，進入 EVAL_COM_IRQHandler 函數，

調用 VCP_Tx(0,0)函數，將收到的字節存儲于 APP_Rx_Buffer[APP_Rx_ptr_in]中，在APP_Rx_Buffer 中的位置由 APP_Rx_ptr_in 指定。在VCP_Tx 函數中，

if(APP_Rx_ptr_in == APP_RX_DATA_SIZE)

{

APP_Rx_ptr_in = 0;

}

可以看到當APP_Rx_ptr_in 達到 APP_RX_DATA_SIZE 時，將其置0，也就是在循環緩沖區中繞了一圈回到緩沖區起始地址。

5. 再來看 APP_Rx_Buffer是如何被 USB 取走，并送到上位機的。在 usbd_cdc_core.c中，我們?cè)?usbd_cdc_SOF 函數中看到：

if (FrameCount++ == CDC_IN_FRAME_INTERVAL)

{

FrameCount = 0; Handle_USBAsynchXfer(pdev);

}

可以看到，USB每CDC_IN_FRAME_INTERVAL個幀調用一次 Handle_USBAsynchXfer 到 APP_Rx_Buffer 中去取數據。CDC_IN_FRAME_INTERVAL 同樣定義在 usbd_conf.h 中，全速的時候，其值為5。在定義的這邊，我們可以看到：

APP_RX_DATA_SIZE*8/MAX_BAUDARATE*1000should be > CDC_IN_FRAME_INTERVAL

其目的是在于告訴我們APP_RX_DATA_SIZE、MAX_BAUDARATE 和 CDC_IN_FRAME_INTERVAL的關系，以 保證 APP_Rx_Buffer 是夠用不發生溢出。

6.接著看 Handle_USBAsynchXfer函數，同樣，我們可以看到：

if (APP_Rx_ptr_out == APP_RX_DATA_SIZE)

{

APP_Rx_ptr_out = 0;

}

也就是當APP_Rx_ptr_out 達到 APP_RX_DATA_SIZE 時，將其置0，也就是在循環緩沖區中繞了一圈回到緩沖區起始地址。

if (APP_Rx_prt_out == APP_Rx_ptr_in)

{

USB_Tx_State = 0; return;

}

當 APP_Rx_prt_out 趕上 APP_Rx_ptr_in 時，證明 Buffer 里邊的數據已經發送完畢，返回。再往下看：

if(APP_Rx_ptr_out > APP_Rx_ptr_in) /* rollback */

{

APP_Rx_length= APP_RX_DATA_SIZE - APP_Rx_ptr_out; //①

}

else

{

APP_Rx_length= APP_Rx_ptr_in - APP_Rx_ptr_out; //②

}

第1種情況為APP_Rx_ptr_out 比 APP_Rx_ptr_in 大，也就是說APP_Rx_ptr_in 已經繞了一圈，而 APP_Rx_ptr_out 還沒有繞一圈，比如下面情況：

這種情況下：APP_Rx_length 設置為 APP_Rx_ptr_out 當前圈里還剩下數據長度；

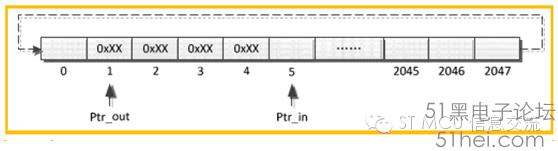

第②種情況為 APP_Rx_ptr_in 比APP_Rx_ptr_out 大，也就是 APP_Rx_ptr_in 和APP_Rx_ptr_out 處 于同一圈，于是數據情況比如下面情況：

這種情況下：APP_Rx_length 設置為 APP_Rx_ptr_in 減去 APP_Rx_ptr_out，即當前所有數據長度。程序的后面就是對USB 包的設置，然后發送數據。

7.結合 EVAL_COM_IRQHandler和 Handle_USBAsynchXfer 函數對 APP_Rx_Buffer的處理，我們可以發現， 有一種情況在程序中是沒有做處理的：

當 APP_Rx_ptr_in 繞了一圈回來，并追上 APP_Rx_ptr_out 時，這個時候，若 USART 繼續接收到數據，APP_Rx_ptr_in 指針繼續增長， 就會造成新來的數據沖掉還沒被 USB 取走的舊數據。但是，目前ST官方提供的USB 庫的 VCP 例程是實時的。USART 收進來，USB 就會取走送到上位機。而 且USB 將數據送往上位機 的速率是大于 USART 接收數據的速率的。換言之,它是不會發生這種情況的.

之前所分析的：

APP_RX_DATA_SIZE*8/MAX_BAUDARATE*1000should be > CDC_IN_FRAME_INTERVAL 這個要求，正是保證APP_Rx_Buffer 安全的重要條件。

8.至此，我們懷疑客戶并不是照搬VCP 例程，而是對其做了修改。拜訪客戶，了解到確實如此。客戶由于其應用需要，將 VCP 程序拆成兩部分，先是用 USART 把所有的數據接收進來，放到 RAM 中，然 后再將數據送到 APP_Rx_Buffer，由 USB 將數據送往上位機。這樣，問題就來了，由于客戶 USART 先從外部接收到并保存于RAM 的數據大于 5Kbytes，而 CPU 將 RAM 中的數據搬往 APP_Rx_Buffer的 速率遠大于 USB 將 APP_Rx_Buffer 送往上位機的速率。這樣就造成了APP_Rx_ptr_in 繞了一圈回來 追上 APP_Rx_ptr_out并造成溢出的情況，甚至可能是 APP_Rx_ptr_in 繞了幾圈，而 APP_Rx_ptr_out 卻還未開始動，因?yàn)?USB 每 CDC_IN_FRAME_INTERVAL*1ms 才送一次數據。

9.建議客戶修改其程序，在將數據從 RAM 中搬往 APP_Rx_Buffer 的時候，不能采用原 VCP 例程中 USART 一樣的操作方式，也就是存一個字節到 APP_Rx_Buffer，APP_Rx_ptr_in 指針加 1，并繞圈。 新的程序需要在此基礎上判斷，當 APP_Rx_ptr_in 指針加1 后，若等于 APP_Rx_ptr_out，置 “APP_Rx_Buffer 滿”標志位，并停止將 RAM 中的數據搬往 APP_Rx_Buffer。等 USB 從 APP_Rx_Buffer 中取走數據，再清“APP_Rx_Buffer 滿”標志位，允許將 RAM 中的數據繼續搬往 APP_Rx_Buffer。

10.客戶修改程序，問題解決。

結論：

修改 VCP 例程時，沒有對 APP_Rx_Buffer 的操作有足夠的了解，造成在其特定應用中產生了數據溢出問題。

處理：

在將數據存入APP_Rx_Buffer 時，對 APP_Rx_ptr_in 指針在循環緩沖區中繞一圈回來后，是否會追上APP_Rx_ptr_out 指針進行監控，以避免數據溢出。

建議：

在對例程進行修改用來供自己的應用使用的時候，我們不僅需要把接口看清楚，更需要把參考例程的原理流程和應用背景看明白。

=============================================================

后記：上面文檔分析得詳細，看懂了原理就好。整個過程可以抽象為一個生活實例。有個池子，一邊給池子里進水，一邊取水，做到不溢出就好。如果進水快，取水慢，中途不做任何監控處理的話，池子再大也有溢出的時候。結合上面案例，存放數據指針折回并追上取出數據指針時就是溢出臨界點，此時緩沖區里全是待取走的數據，如果此時又來新數據自然出現覆蓋問題。
