//***8只7段數碼管，想實現在末位數碼管每秒跳變一次，滿10進一位，倒數第二位滿10也進1，依次類推（不要取商取余，那樣運算慢有卡頓）*****///
***k的值一直沒變，總是0，返回的tmp只到1就沒了。這是為什么？？

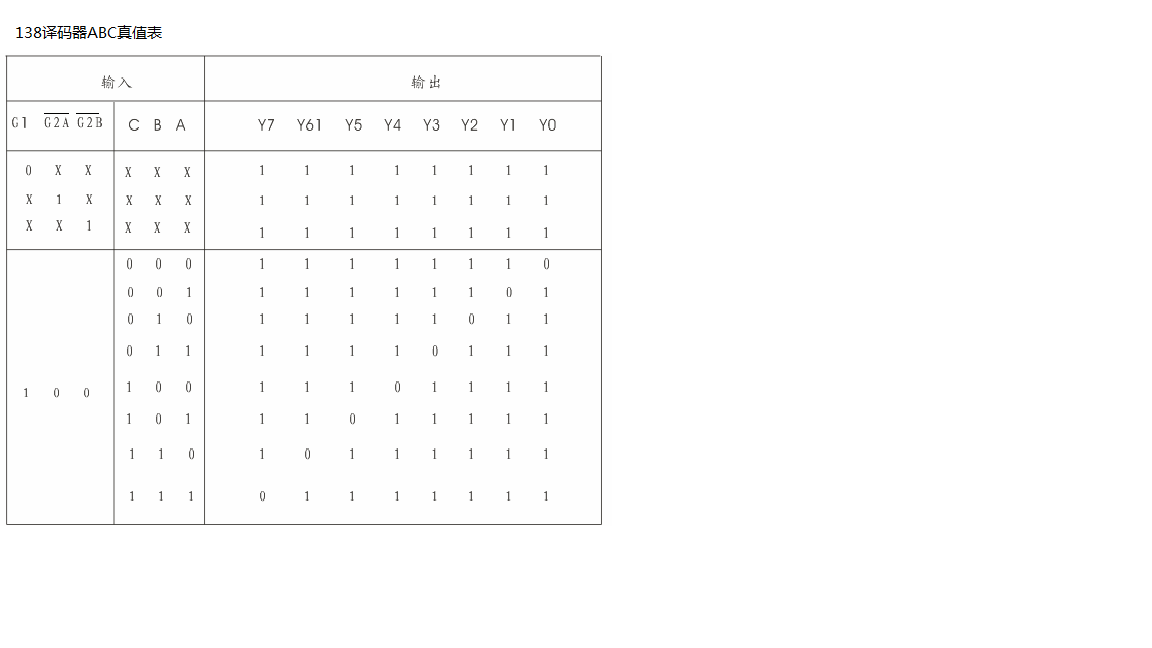

硬件有，74HC138譯碼器，74HC573移位器 ******/
#include<reg51.h>#include<intrins.h>
#define uint unsigned int
#define uchar unsigned char
#define GPIO P0sbit LE=P1^0; //74HC573移位器 段選使能
sbit LSA=P2^2; //此三腳接138譯碼器，用來選擇哪個管顯示
sbit LSB=P2^3;
sbit LSC=P2^4;
uchar code table[]={
0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f
};//,0x77,0x7c,//0x39,0x5e,0x79,0x71//顯示0~F的值 取0-9
uint time=0,n[8]; //0-7代表8位數碼管,數組里裝數碼管的值
void Delay10ms(uint c);
void Display_Arr(uint x);//選擇顯示第幾位
void InitTimer0(void); //定時器初始化void Display(uint *x);
uint ScanNumber(uint);//掃描8管是否有等于10，返回i,否則返回0//
void FillOneTube(uint x,uint y);
void main()
{
uint i, k=0,tmp=0; //n用來表示要顯示的數字，i表示要顯示第幾位,前面有幾個顯0的
InitTimer0();
for(i=0;i<8;i++)
n[i]=0;
while(1)
{
if(time==100) //1秒才跳數
{
time=0;
n[0]++; //末位管進1
if(n[0]==10)
n[0]=0;
if(ScanNumber(k)==8)//沒有進位到10的管子
{
Display(n);
}
else
{
tmp=ScanNumber(k); //有管子=10，賦給臨時變量T
n[tmp]=0; ;
n[++tmp]+=1;//前位進1
Display(n);
}
}//end while
}
void testTen()
{
int i;
for(i=0;i<8;i++)
if(n[i]==10)
{
n[i]=0;
n[i++]+=1;
}
}
void Display(uint * x)
{
uint i;uint y[8];
for(i=0;i<8;i++)
{
y[i]=*x;
x++;
}
for(i=0;i<8;i++)
{
Display_Arr(i);
LE=1;
GPIO=table[y[i]];
LE=0;
Delay10ms(1);
}
}
uint ScanNumber(uint k)
{
uint i=0;
for(;i<8;i++)
{
if(n[i]==10)
{
k=i;
return k;
}
}
return 8; //沒有等于10的數組
}
void Display_Arr(uint x) //選擇8個數碼管的哪個亮
{
switch(x) //位選，選擇點亮的數碼管，
{
case(0):
LSA=0;LSB=0;LSC=0; break;
case(1):
LSA=1;LSB=0;LSC=0; break;
case(2):
LSA=0;LSB=1;LSC=0; break;
case(3):
LSA=1;LSB=1;LSC=0; break;
case(4):
LSA=0;LSB=0;LSC=1; break;
case(5):
LSA=1;LSB=0;LSC=1; break;
case(6):
LSA=0;LSB=1;LSC=1; break;
case(7):
LSA=1;LSB=1;LSC=1; break;
}
}
void Tiner_Int() interrupt 1
{
TH0 = 0xD8; //定時10MS
TL0 = 0xF0;
time++;
}
void InitTimer0(void)// 定時器0初始化
{
TMOD = 0x01; //方式1
TH0 = 0xD8; //定時10MS
TL0 = 0xF0;
EA = 1;
ET0 = 1;
TR0 = 1;
}
void Delay10ms(uint c) //誤差 0us
{
unsigned char a,b;
for(;c>0;c--)
for(b=10;b>0;b--) //原為38
for(a=130;a>0;a--);
}
|
|
