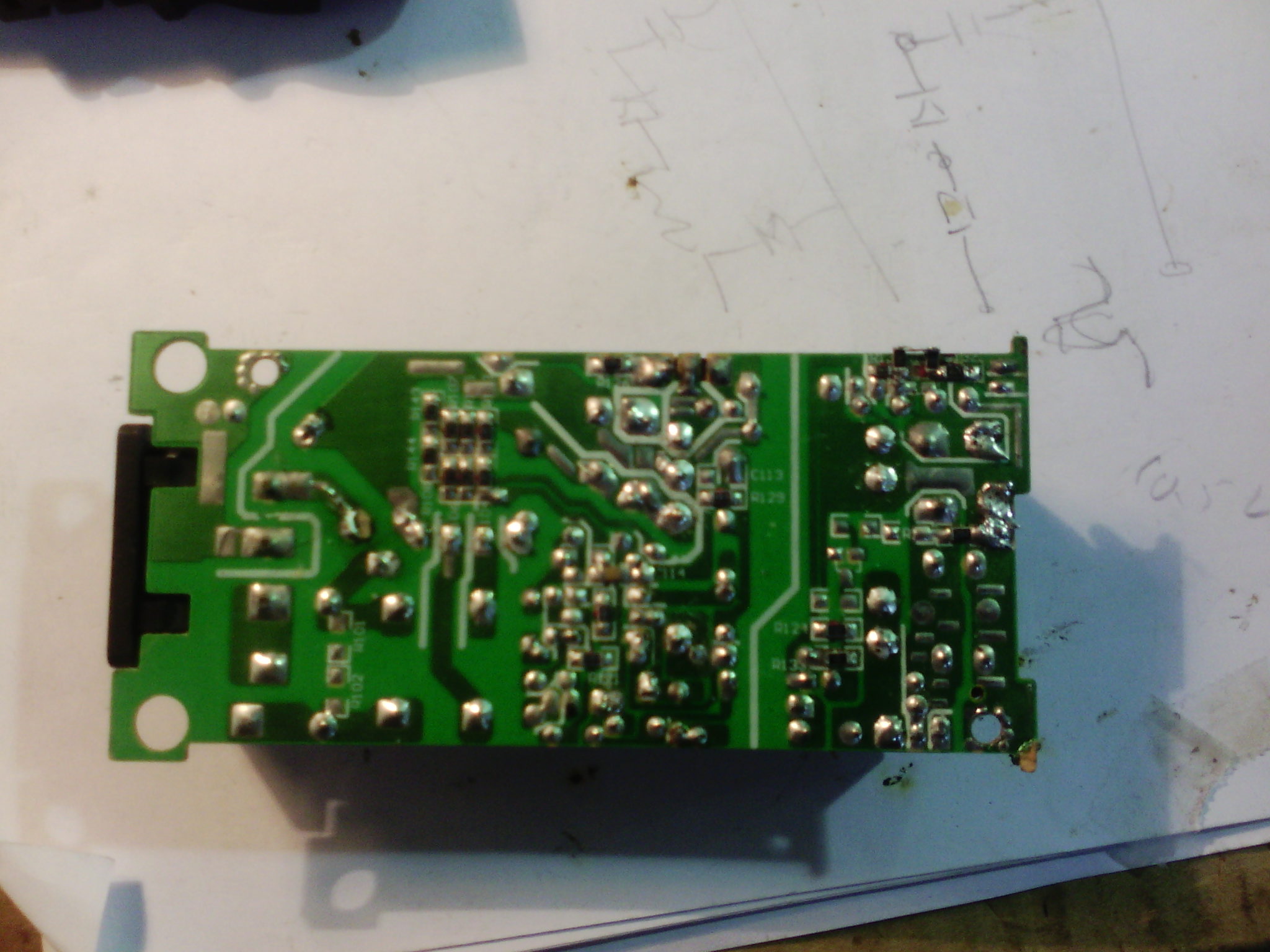

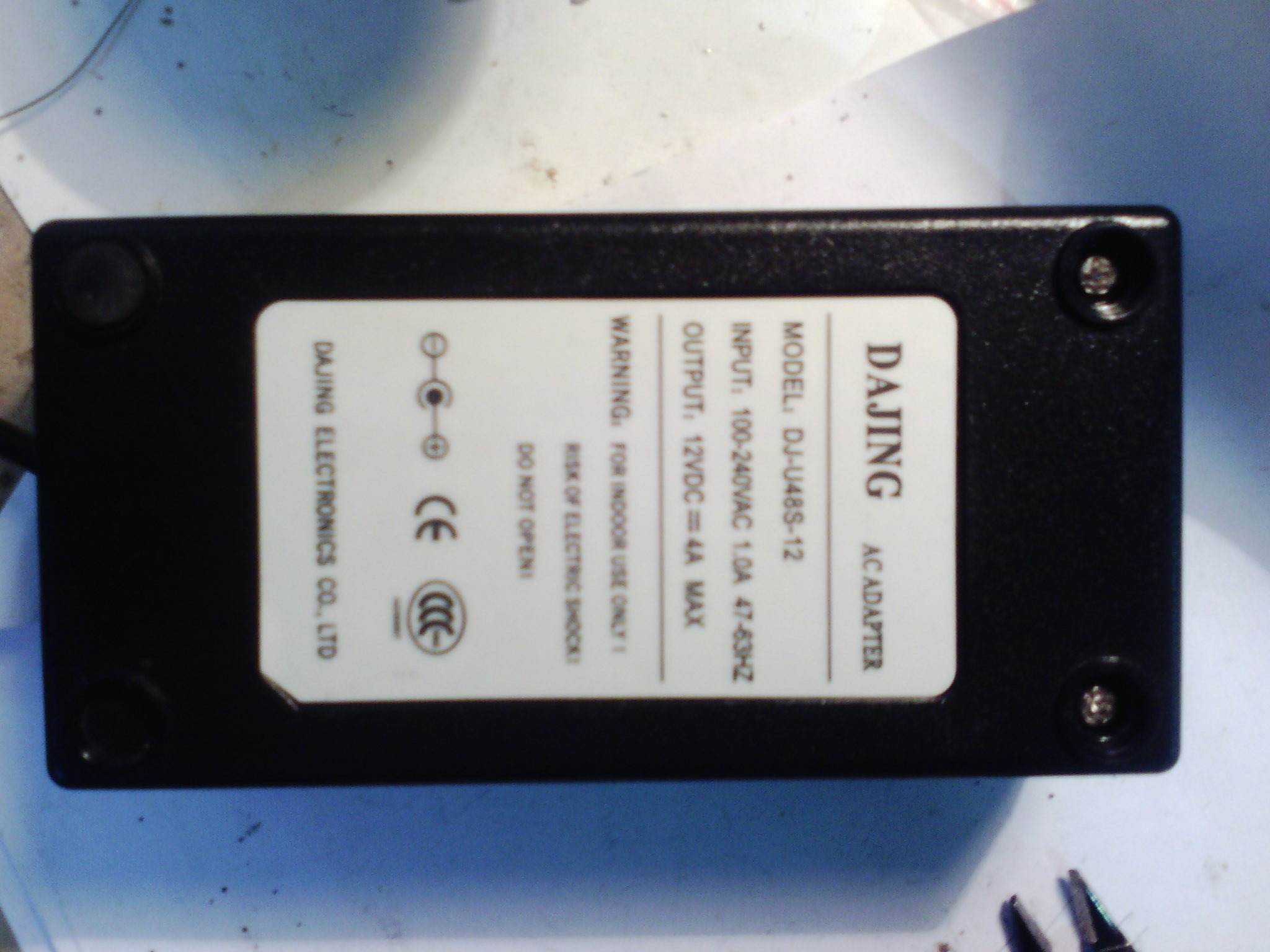

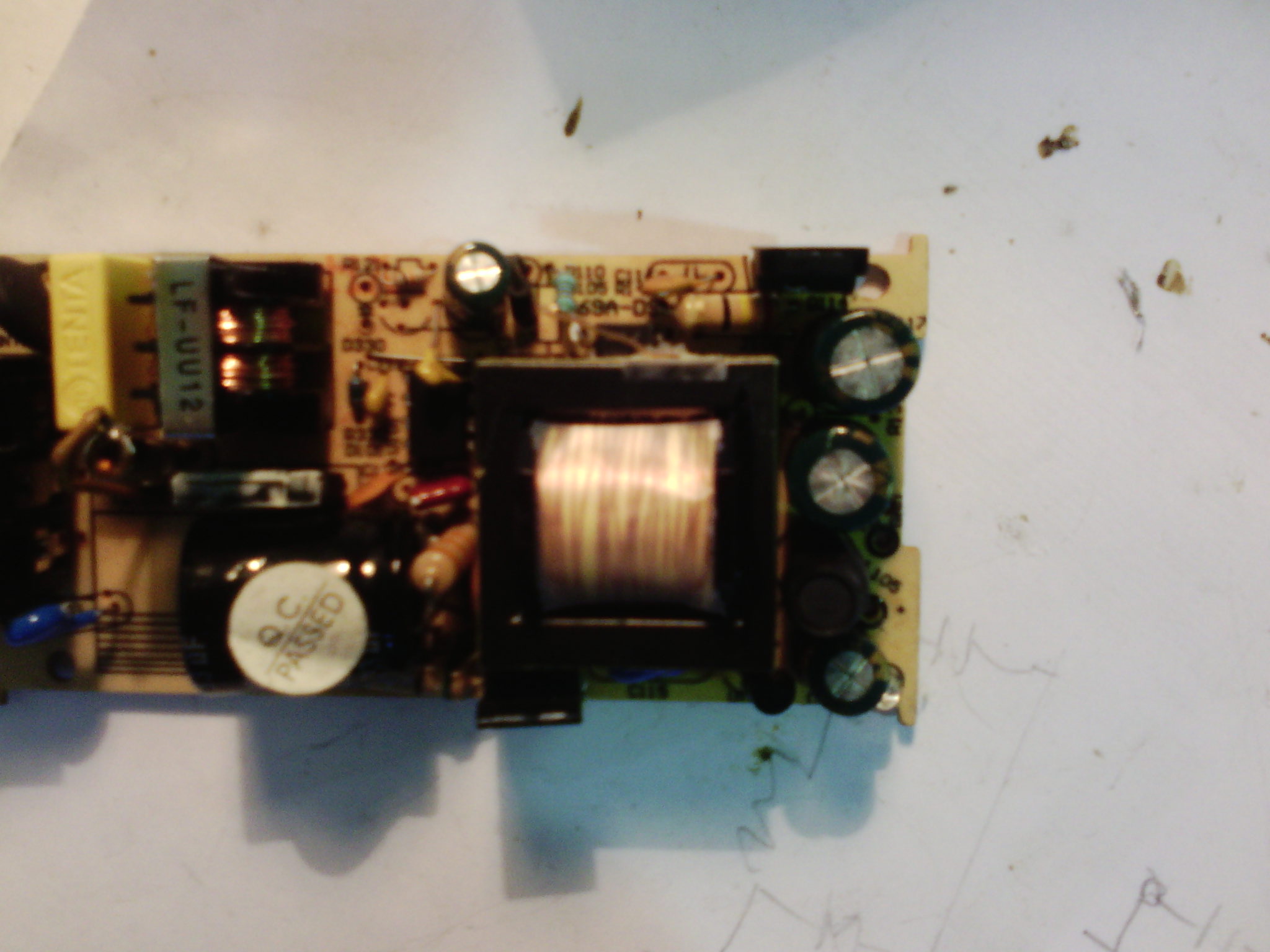

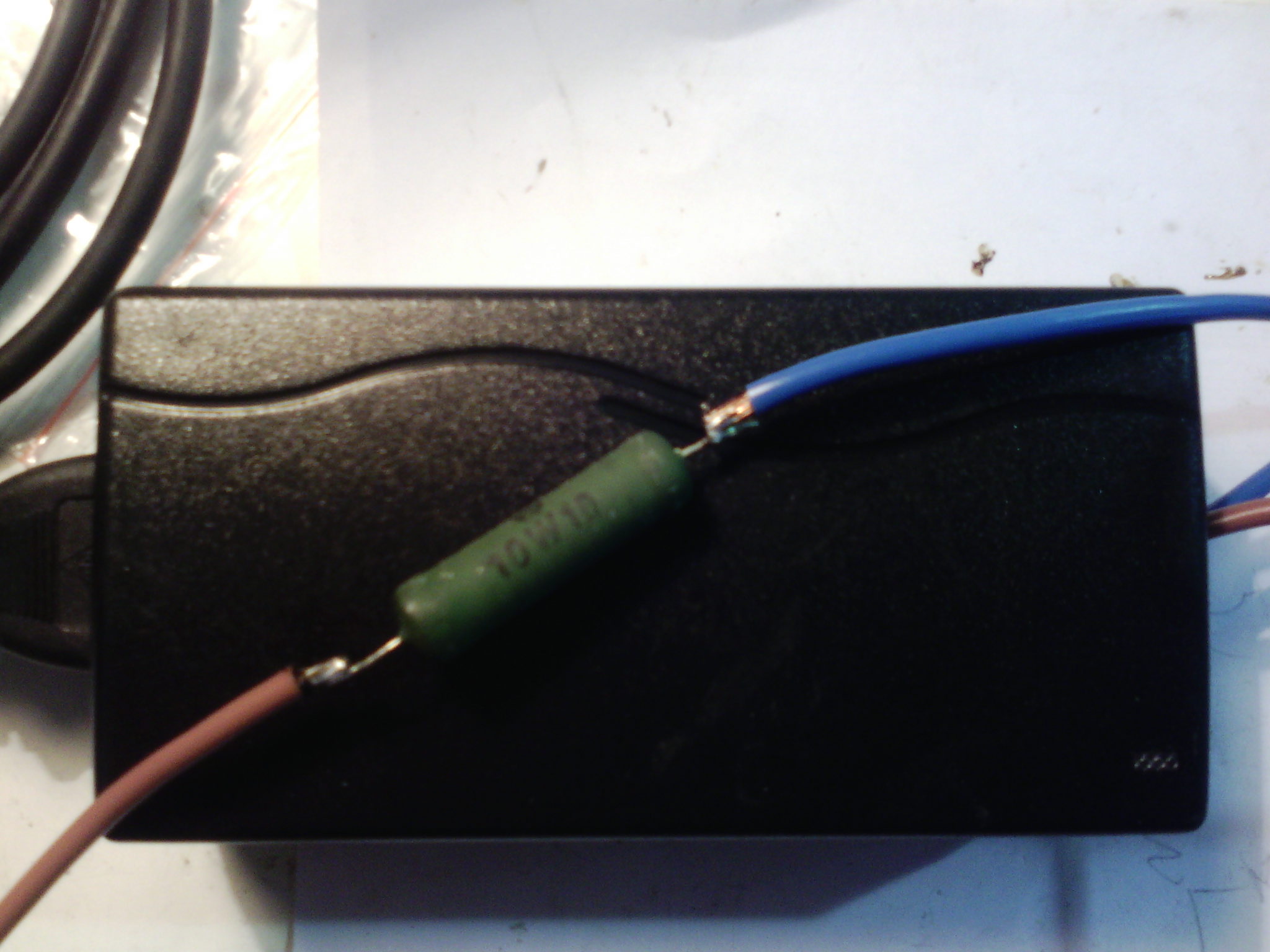

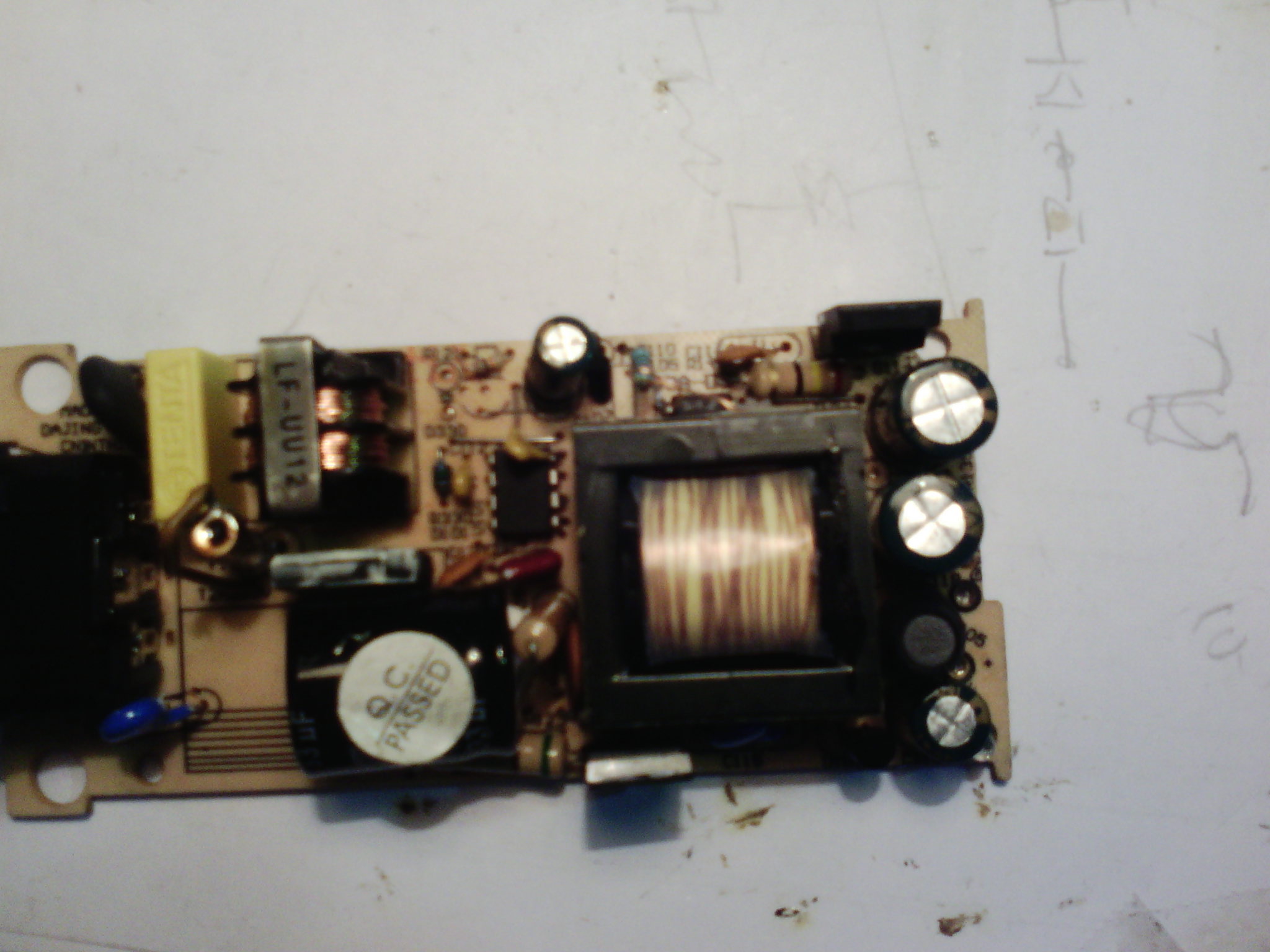

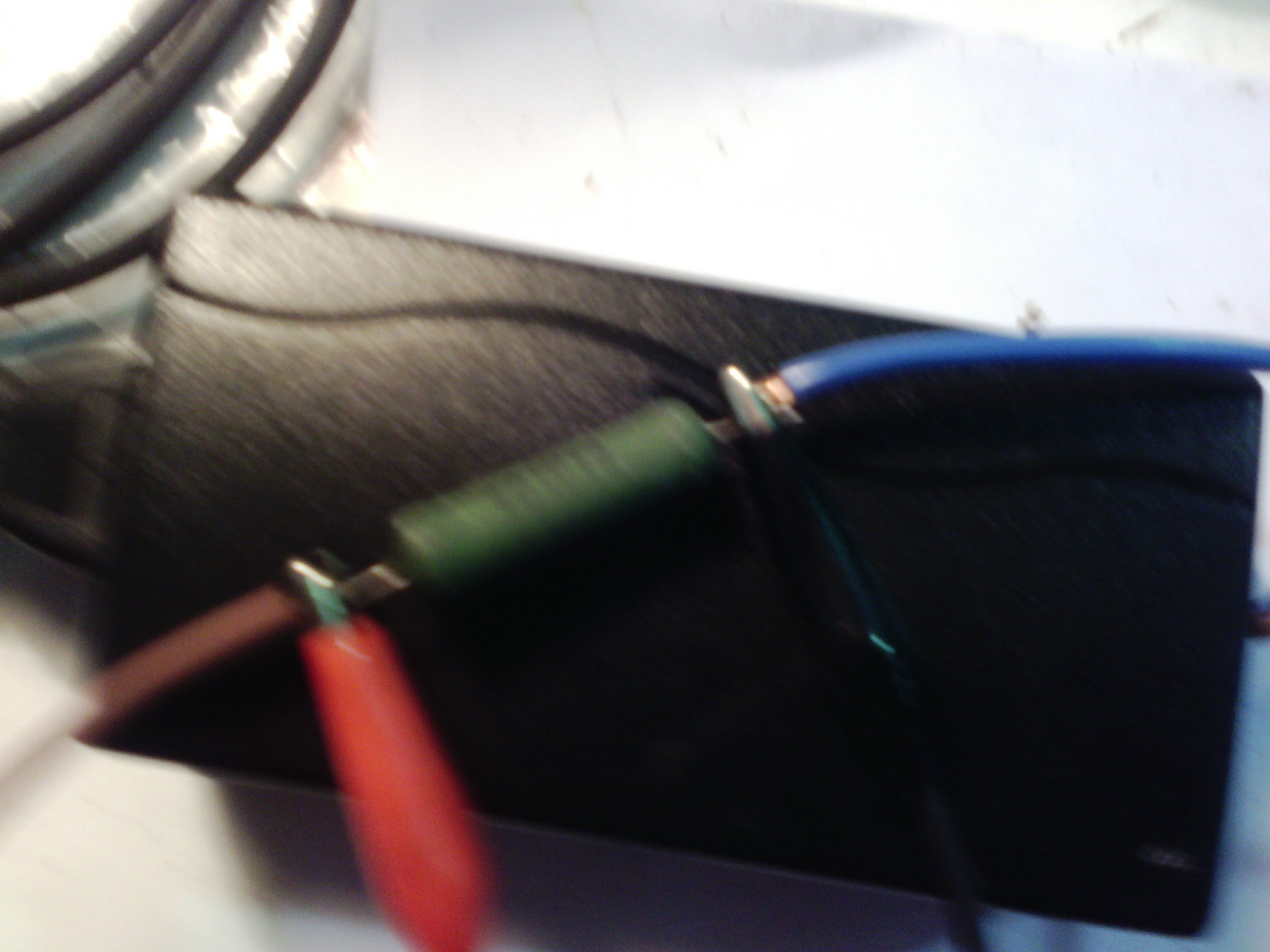

原電源是12V4A的開關電源，主控芯片是KA3842。改動

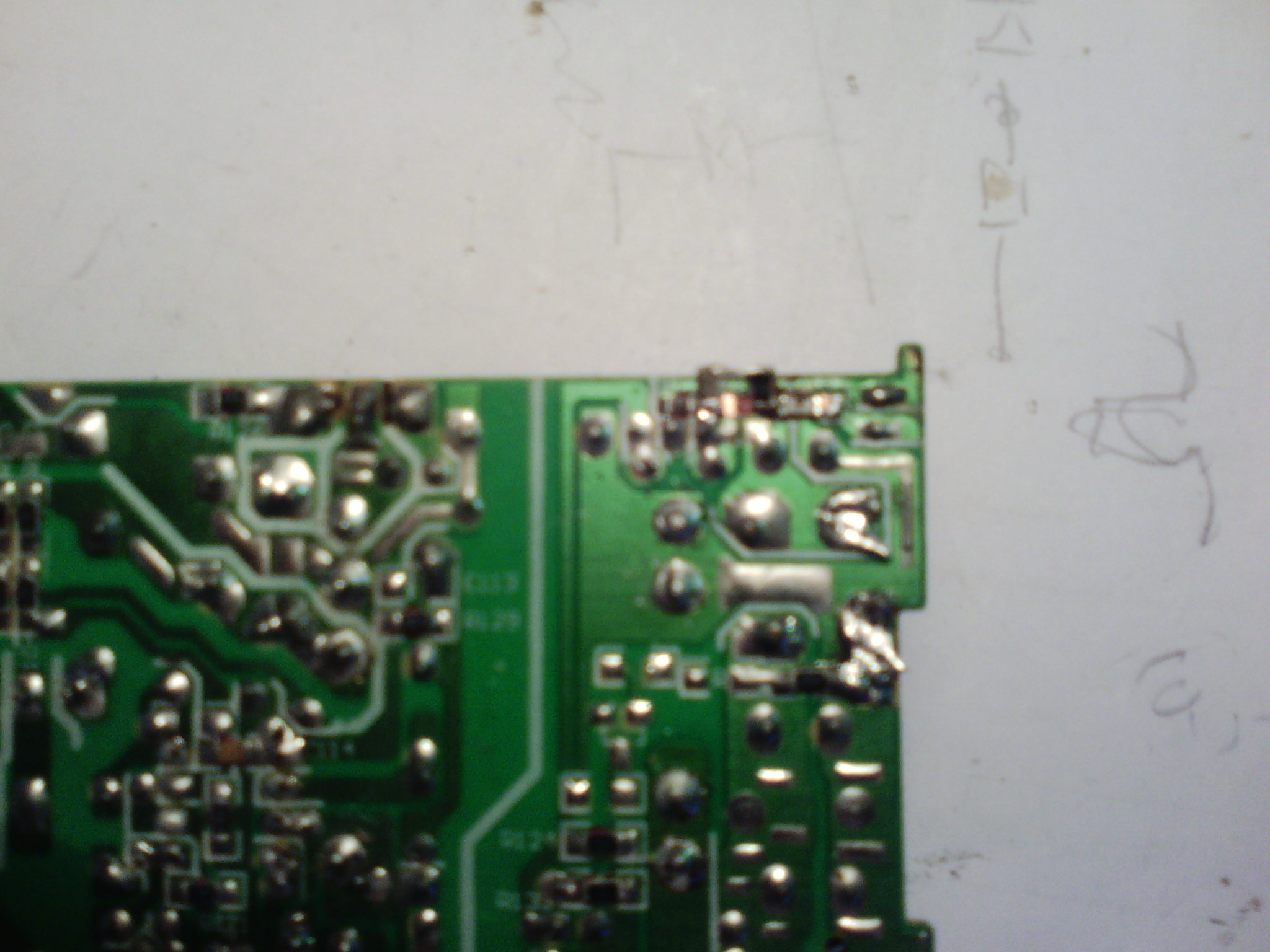

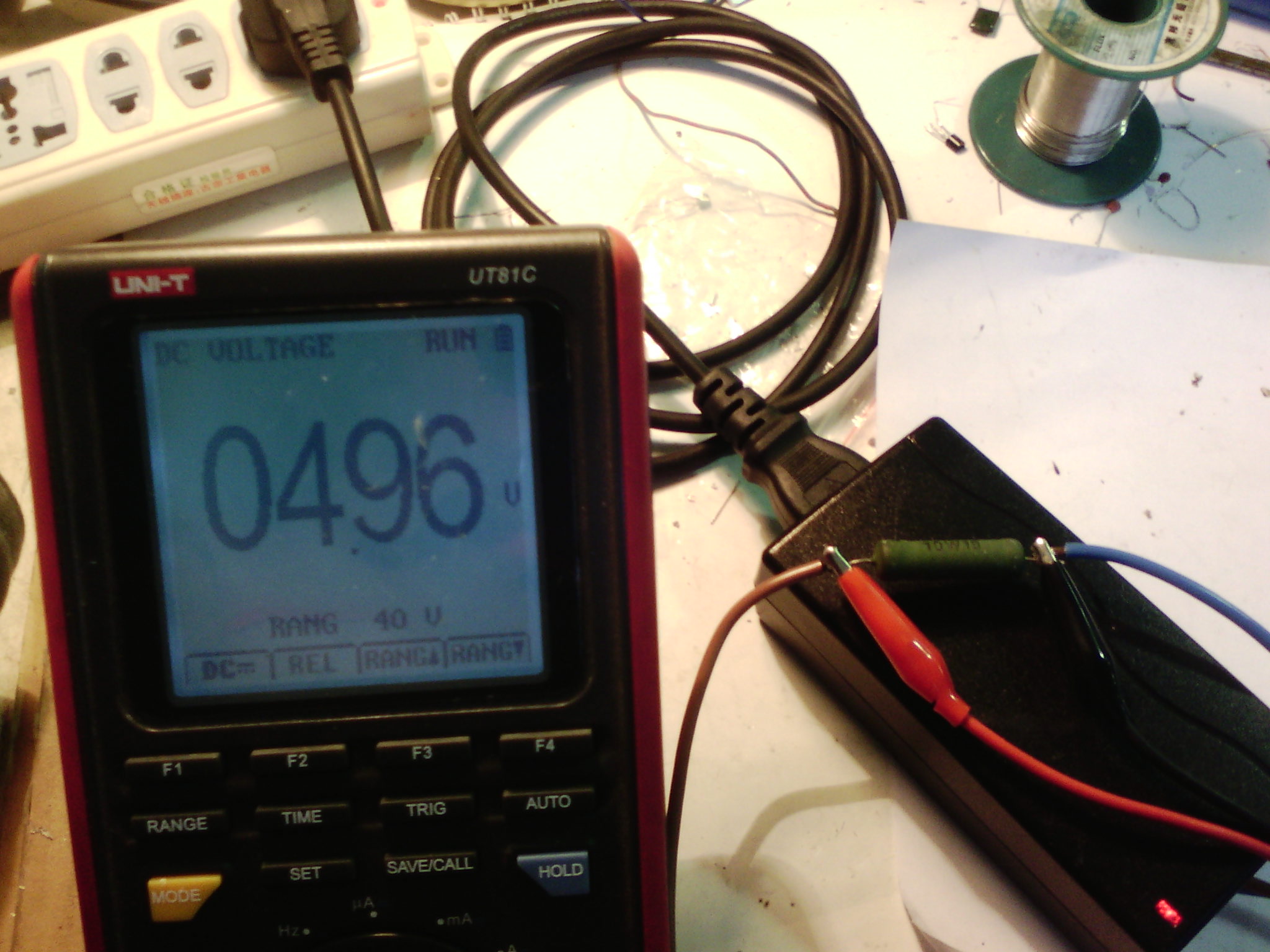

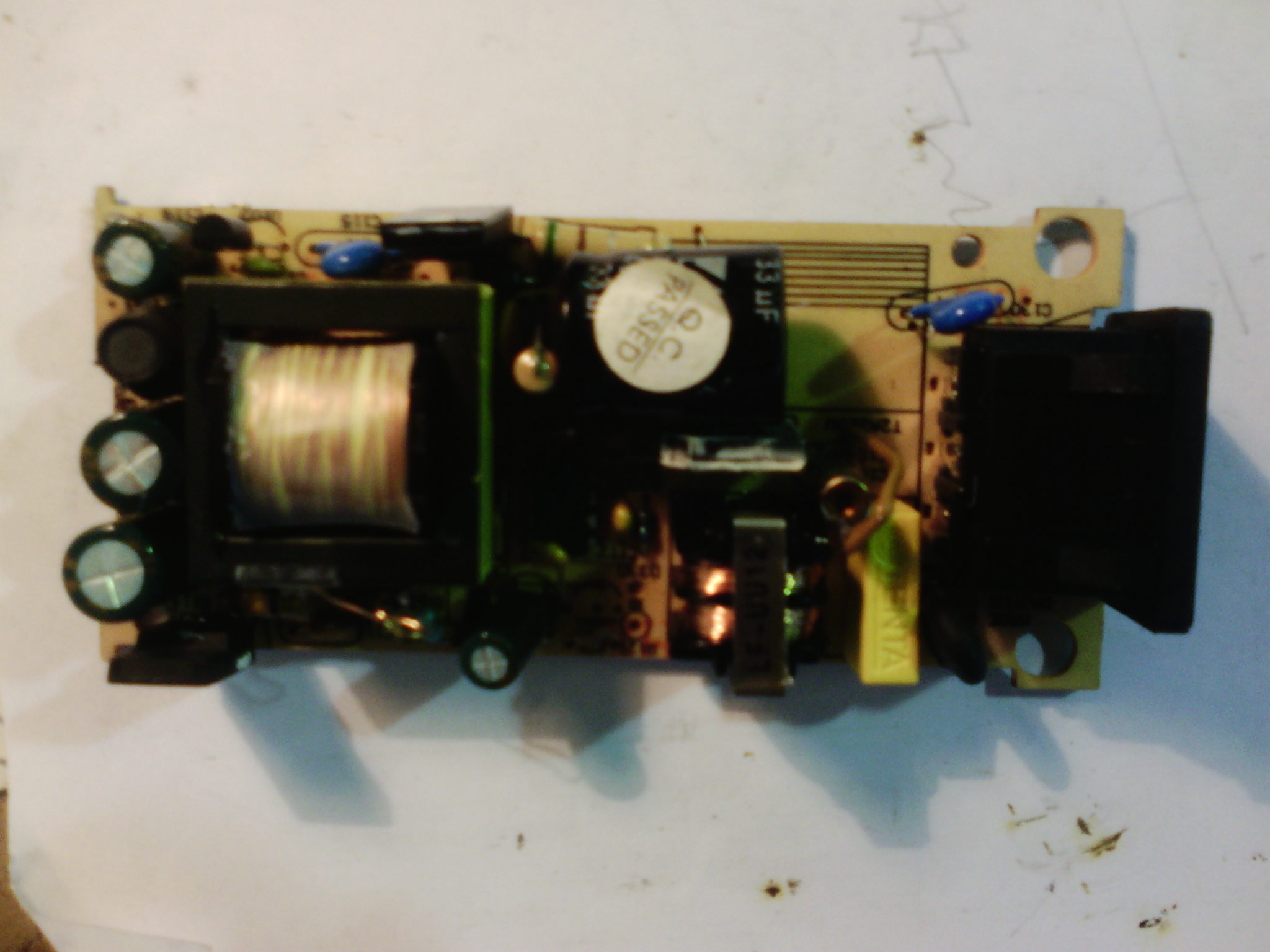

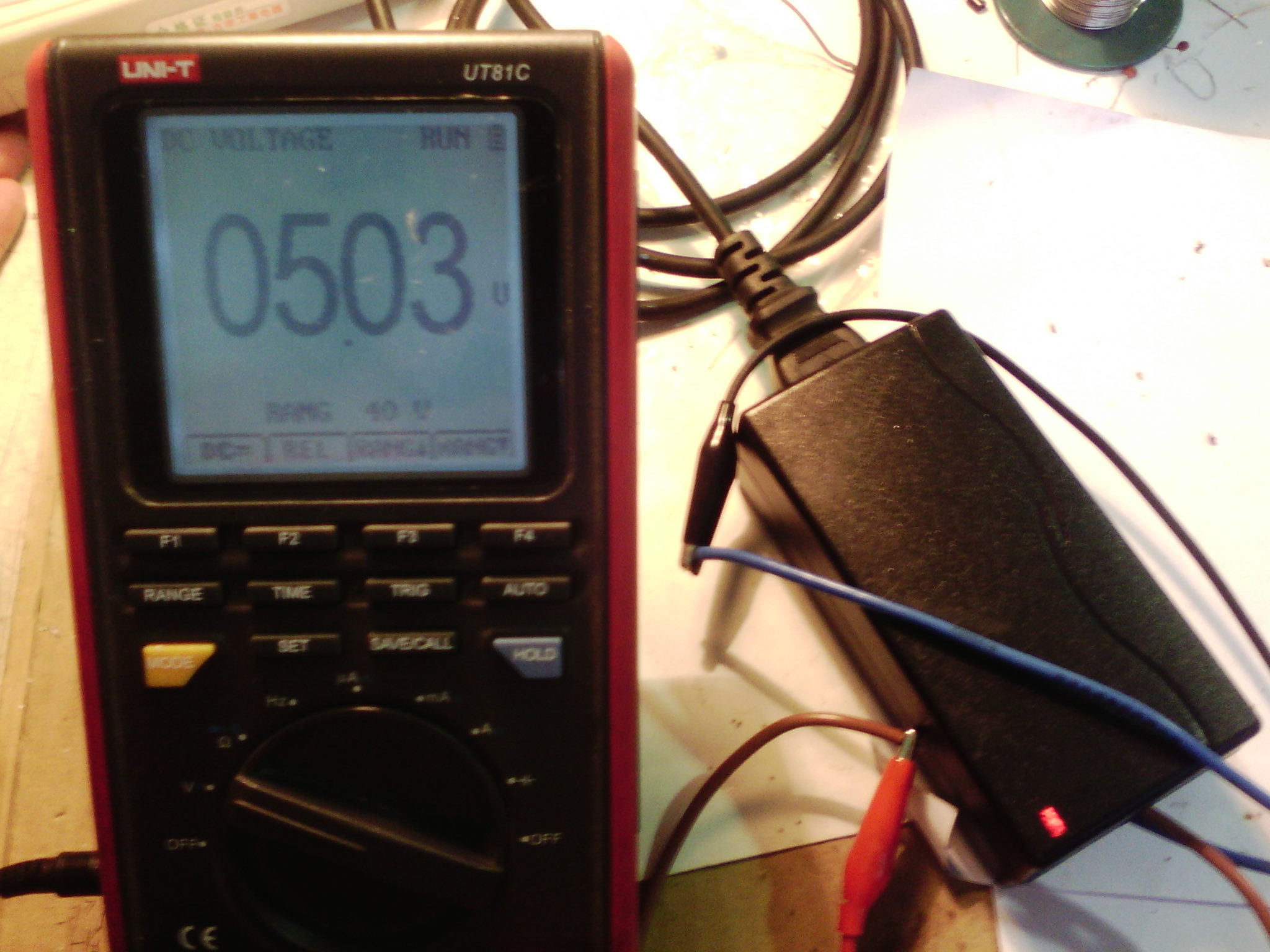

后輸出5V4A，空載電壓5.03V。1歐姆負載電壓4.96V。
改動分鏈部分。高壓端和低壓端。
高壓端的改動是增加主控芯片的供電。使得供電電壓不低于11V

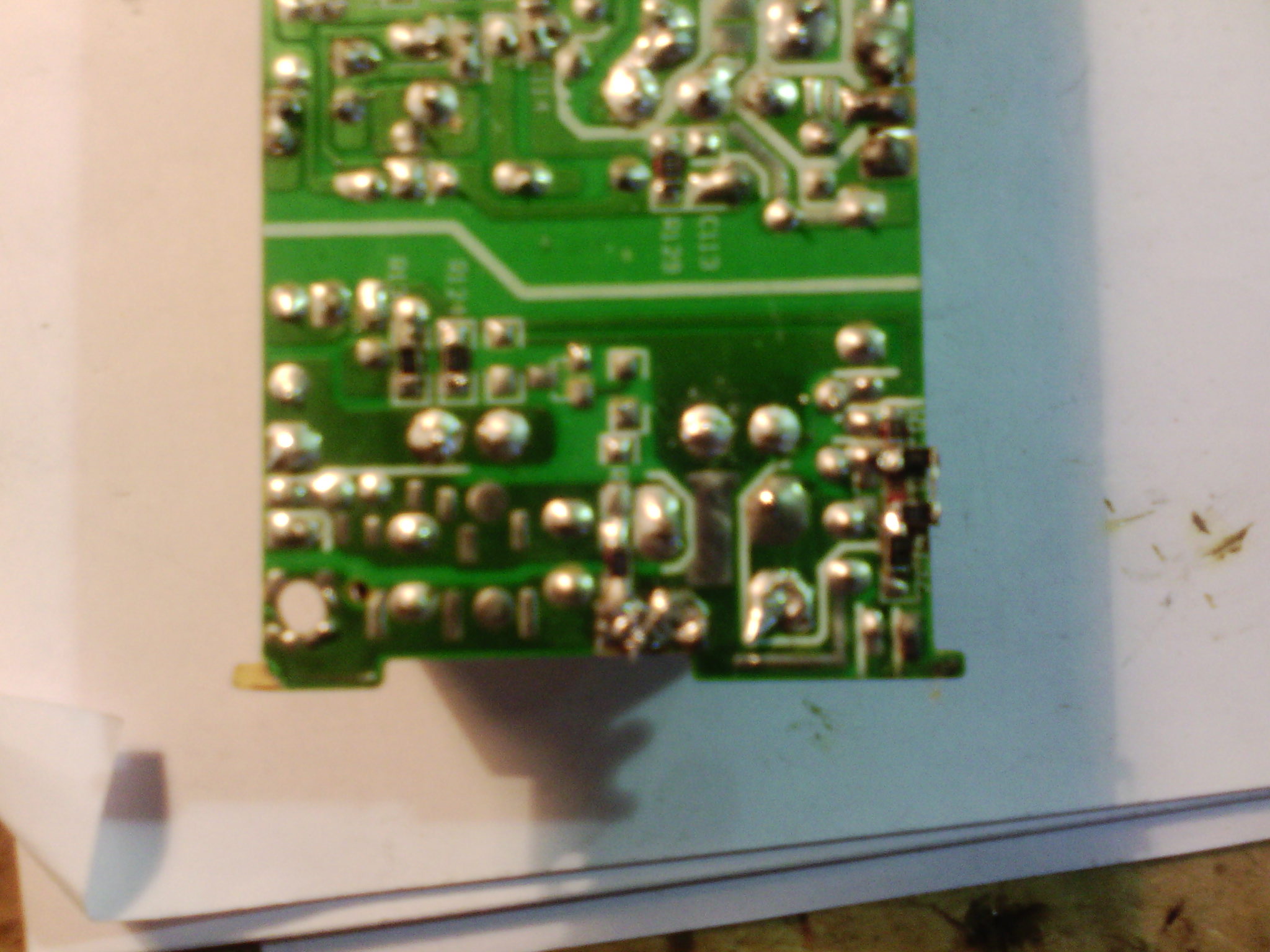

方法是在主變壓器上加繞一個繞組。圈數大概15圈左右。基本上繞
滿一層就差不多了。然后將繞組串聯在原芯片的供電繞組中。然后將原
供電電路的整流二極管換成耐高壓的即可。
低壓端分3個部分改動。1.調節分壓比電阻。這個需要先用電位器
調節到5V輸出后，然后確定精確的阻值。2.反饋光耦的限流電阻要
按5V的工作電壓來計算。大概要小一半以上。3.電源指示發光二極管
的限流電阻要改小。大概是三分之一左右。
理論上可以做到5V到12V的可調電源。但實際受限于主控芯片的最大
工作電壓限制。
|
-
