本帖最后由 ycsy_zcf 于 2015-11-5 11:16 編輯
遙控車,DIY,PT2262;PT2272芯片組建遙控,求助中間沒有加單片機?幫忙看下,謝謝
自己在網上買的無線發射編碼模組;無線接收編碼模組;電機驅動模組

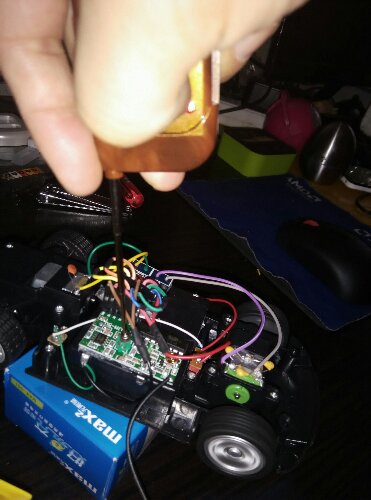

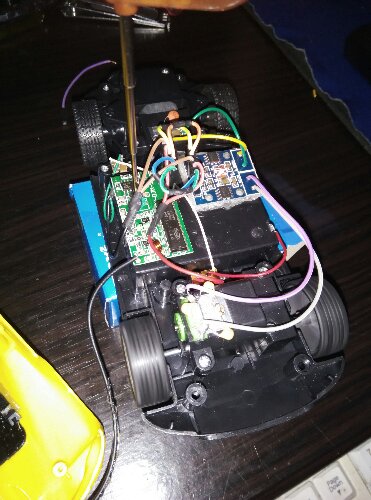

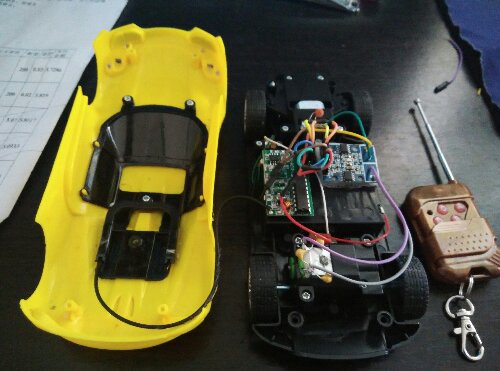

組裝后,遠距離遙控,必需近距離遙控才能有效(貼板),.求大神們幫忙相關照片如下:
電機驅動模組: HG7881CP 兩路 電機驅動板 【TELESKY】HG7881 HG7881CP 兩路 電機驅動板 電機驅動模塊 1、板載2個HG7881馬達控制芯片 2、模塊可以同時驅動2個直流電機或1個4線2相式步進電機 3、模塊輸入電壓：2.5-12V 4、每通道具有800mA連續電流輸出能力 5、PCB尺寸：29.2(mm)x23(mm)
遙控器與帶解碼接收板使用說明書 一 遙控器 工作電壓：DC12V（27A/12V電池一粒）
工作電流：10mA@12V
輻射功率：10mw@12V
調制方式：ASK（調幅）
發射頻率：315或433.92MHZ（聲表穩頻）
傳輸距離：50-100M（空闊地，接收裝置靈敏度為負100dbm）
編碼器類型：固定碼 二 帶解碼接收板 工作電壓為DC5V，接收靈敏度為-98db。有7個腳位，分別是VT、D3、D2、D1、D0、+5V、GND。VT是有效信號高電平輸出腳，一旦接收到有效信號，該腳輸出高電平，也可驅動繼電器。 尺寸：6.6*22*41mm 三 遙控器上有四個按鍵，分別對應接收板上的四個數據位輸出腳D0、D1、D2、D3。按按鍵發射信號，對應的數據位就會輸出高電平。
我查詢了好多資料,發現,我那樣接,是不行的
中間還是需加單片機,但缺少程序,不會寫
在線求助
|
