我是一名FPGA設計領域的新手，有太多的不足和缺陷，需要花時間去一個一個地攻破他們。唯有這樣，也許在未來的某一天，我就成功了。

這幾天，我在搞設計時發現了幾種可以減少設計資源的技巧，現在把它們拿出來與大家分享，希望對大家在設計時有一定的幫助。*^_^*下面綜合的器件以Xilinx公司的Spartan6系列的xc6slx45-2fgg484為例。

一、加法計數器

這里以20000進制的加法計數器為例進行講解。

<1>通過判斷計數器cnt是否小于19999，若小于19999則每個時鐘加1，否則賦值為0，實現電路如程序清單1所示：

程序清單1

/********************************Copyright************************************
**                               CrazyBird
**
**
**-----------------------------File Infomation--------------------------------
** FileName     :       add_counter_1.v
** Author       :       CrazyBird
** Data         :       2015-10-31
** Version      :       v1.0
** Description  :       20000 decimal additive counter
**
*****************************************************************************/
// synopsys translate_off
`timescale 1 ns / 1 ps
// synopsys translate_on
module add_counter_1
#(
    parameter   T_COUNT = 20000
)
(
    input               rst_n,
    input               clk,
    output reg  [14:0]  cnt
);
//-----------------------------------------------
//  20000 decimal additive counter
always @(posedge clk or negedge rst_n)
begin
    if(rst_n==1'b0)
        cnt <= 15'd0;
    else if(cnt < T_COUNT-1'b1)
        cnt <= cnt + 1'b1;
    else
        cnt <= 15'd0;
end

endmodule
//********************************End File***********************************

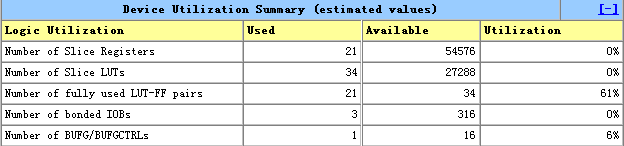

綜合后資源消耗情況如圖1所示：

圖1 加法計數器在臨界條件cnt<19999下的資源消耗情況

<2>通過判斷計數器cnt是否等于19999，若等于19999則賦值為0，否則每個時鐘加1，實現電路如程序清單2所示：

程序清單2

/********************************Copyright**********************************
**                               CrazyBird
**
**
**----------------------------File Infomation-------------------------------
** FileName     :       add_counter_2.v
** Author       :       CrazyBird
** Data         :       2015-10-31
** Version      :       v1.0
** Description  :       20000 decimal additive counter
**
***************************************************************************/
// synopsys translate_off
`timescale 1 ns / 1 ps
// synopsys translate_on
module add_counter_2
#(
    parameter   T_COUNT = 20000
)
(
    input               rst_n,
    input               clk,
    output reg  [14:0]  cnt
);
//-----------------------------------------------
//  20000 decimal additive counter
always @(posedge clk or negedge rst_n)
begin
    if(rst_n==1'b0)
        cnt <= 15'd0;
    else if(cnt == T_COUNT)
        cnt <=15'd0;
    else
        cnt <= cnt + 1'b1;
end

endmodule
//*******************************End File**********************************

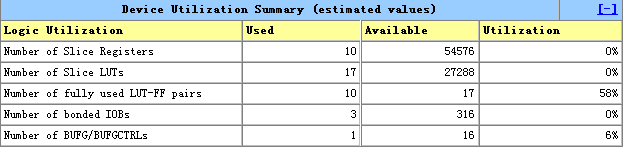

綜合后資源消耗情況如圖2所示：

圖2 加法計數器在臨界條件cnt==19999下的資源消耗情況

<3>總結：一般情況下，加法計數器在臨界條件cnt小于T_COUNT下綜合消耗的資源要比在臨界條件cnt等于T_COUNT下要少。

二、將大的計數器適當分解為小的計數器

這里以時鐘為100MHz，每延時20ms產生一個時鐘周期的使能信號即計數2000000次為例。

<1>用一個計數器實現，實現電路如程序清單3所示：

程序清單3

/*******************************Copyright**********************************
**                              CrazyBird
**
**
**---------------------------File Infomation-------------------------------
** FileName     :       large_counter.v
** Author       :       CrazyBird
** Data         :       2015-10-31
** Version      :       v1.0
** Description  :       Large counter to achieve 2000000 count
**
**************************************************************************/
// synopsys translate_off
`timescale 1 ns / 1 ps
// synopsys translate_on
module large_counter
#(
    parameter   T_COUNT = 2000000
)
(
    input           rst_n,
    input           clk,
    output          cnt_done
);
//-----------------------------------------
//  count 2000000
reg     [20:0]      cnt;
always @(posedge clk or negedge rst_n)
begin
    if(rst_n == 1'b0)
        cnt <= 21'd0;
    else if(cnt < T_COUNT-1'b1)
        cnt <= cnt + 1'b1;
    else
        cnt <= 21'd0;
end
assign  cnt_done = (cnt == T_COUNT-1'b1);

endmodule
//******************************End File***********************************

綜合后資源消耗情況如圖3所示：

圖3 采用單個大的計數器消耗的資源情況

<2>用兩個小的計數器實現，其中一個計數器cnt1計數2000，另一個計數器cnt2計數1000。每當cnt1完成一個周期的計數，cnt2加1（嘿嘿，注意了，這里還可以運用第一種設計技巧來幫助減少資源消耗），實現電路如程序清單4所示：

程序清單4

/*******************************Copyright**********************************
**                              CrazyBird
**
**
**---------------------------File Infomation-------------------------------
** FileName     :       small_counter.v
** Author       :       CrazyBird
** Data         :       2015-10-31
** Version      :       v1.0
** Description  :       Small counter to achieve 2000000 count
**
**************************************************************************/
// synopsys translate_off
`timescale 1 ns / 1 ps
// synopsys translate_on
module small_counter
#(
    parameter   T_COUNT_1 = 2000,
    parameter   T_COUNT_2 = 1000
)
(
    input           rst_n,
    input           clk,
    output          cnt_done
);
//-----------------------------------------
//  count 2000
reg     [10:0]      cnt1;
always @(posedge clk or negedge rst_n)
begin
    if(rst_n == 1'b0)
        cnt1 <= 11'd0;
    else if(cnt1 < T_COUNT_1-1'b1)
        cnt1 <= cnt1 + 1'b1;
    else
        cnt1 <= 11'd0;
end
wire    cnt1_done = (cnt1 == T_COUNT_1-1'b1);

//  count 1000
reg     [9:0]       cnt2;
always @(posedge clk or negedge rst_n)
begin
    if(rst_n == 1'b0)
        cnt2 <= 10'd0;
    else if(cnt2 < T_COUNT_2-1'b1)
        cnt2 <= cnt2 + 1'b1;
    else
        cnt2 <= 10'd0;
end
assign  cnt_done = (cnt2 == T_COUNT_2-1'b1);

endmodule
//******************************End File************************************

綜合后資源消耗情況如圖4所示：

圖4 適當分解為小的計數器消耗的資源情況

<3>總結：一般情況下，將一個大的計數器適當分解為小的計數器可以減少資源的消耗。

---
