LED金字塔制作詳解(附原理圖和程序)

[復制鏈接]
跳轉到指定樓層
樓主
本帖最后由 愛_51黑 于 2015-10-30 16:17 編輯

第一次做教程，難免有不足之處，有不懂的地方或者我敘述不清楚的可以問我，我會在第一時間回復。

　　先秀一下視頻效果：
　　

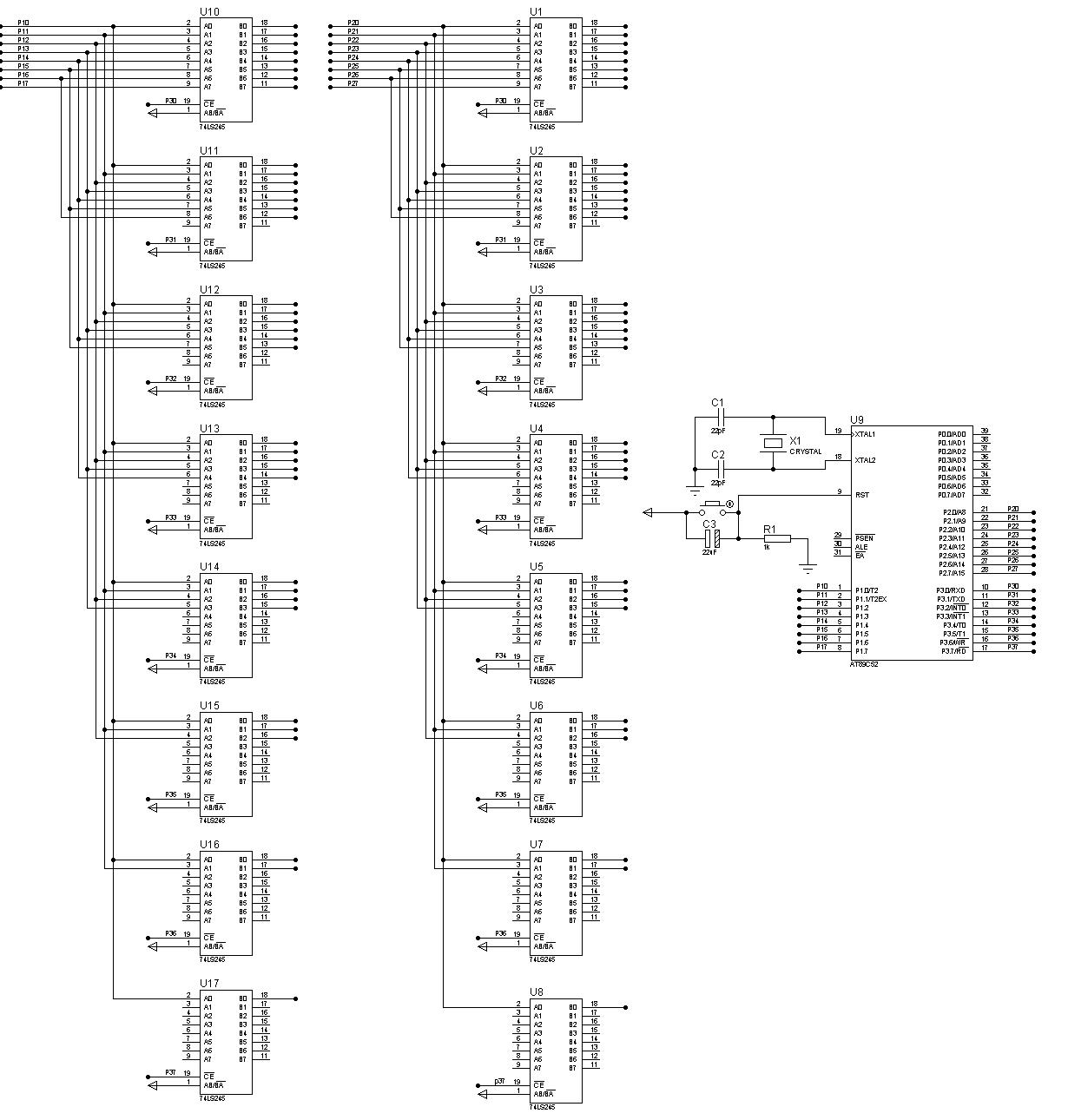

作品原理圖：

　　首先要說一下哪些人適合做這個金字塔：完全不懂程序的是可以的，但是一定要有焊接基礎。如果你自己焊接不出51最小系統，也搞不定8X8的點陣，那我不建議你來做這個金字塔。

　　以后我還會上傳簡單的51作品，適合焊接水平不高的人，這也是我上傳作品的原因，我的宗旨在于”人人可以51″!所以我上傳的作品不僅會講制作流程，也會上傳原理圖和源程序。

　　再說一下工具的問題，人巧不如家伙靈，這也是我才玩焊接時我的老師對我說的，想必玩了幾年的焊接朋友是深有體會的。

　　一把趁手的電烙鐵，那是非常給力，可如果你的烙鐵不好，你會發現，板子上不起焊錫，或者烙鐵頭氧化了，溫度上不去等等。

　　我這里給大家的建議是，買把好的烙鐵吧，不要圖便宜，起碼也要30元以上的，有條件的可以配名牌的，淘寶上都有，我自己呢，就是一把正品黃花，外加恒溫焊臺。如果你是大學生，不吸煙不喝酒，這些錢還是足夠負擔起的。初學者完全不需要考慮焊臺，價格較貴，有經驗的老手呢，也會克服沒焊臺的困難。

　　至于焊錫絲，買好的吧，貴是貴了，只要不浪費，夠你用很長時間，我建議大家買0.8mm和0.6mm的兩種，0.8的適合萬能板拖焊，0.6的適合管腳焊接，純度我用是63%的，太低我個人覺得不好用，比這高的也實在沒必要。

　　好了，現在我們正式進入教程。

　　準備工作：

　　1、可調恒溫烙鐵 2、焊錫絲 3、平口鑷子 4、尖嘴鑷子 5、尖嘴鉗 6、斜口鉗 7、20cmX20cm以上的泡沫板 8、長度20cm的細鐵絲若干

　　為了免去打廣告之嫌，我就不直接貼在網上了，請有需要的朋友下載附表： 元件清單.rar (3.07 KB, 下載次數: 11)

　　制作步驟：

　　一、 led燈珠的焊接

　　1、焊接led燈珠之前，先做個固定板，20cmX20cm面積以上的泡沫即可。

　　找白紙，畫出8X8的格子，每個格子的邊長為2cm(如果你買的是小號燈珠，可以適當減小每個格子的邊長)，把白紙平鋪在泡沫上，靠邊的地方用雙面膠粘好，以防白紙移動影響以后的打孔。

　　如下圖：

　　然后就是打孔了，我用的是方形燈，所以找的扁形烙鐵頭，泡沫很容易打出洞的，如果你用圓形燈，就用尖頭烙鐵。

　　不管是什么頭的烙鐵，對準了交叉線按下去就OK了，一時失手導致有點偏差沒關系，因為底座是泡沫，插燈珠的時候很容易就把位置修正好的。

　　下圖就是我打完孔的泡沫板：


　　2、插燈

　　如上圖，我當時是正極全部朝右，負極全部朝向下，在插之前，先用平口鑷子把管腳彎折好，因為我個人習慣是正向右，負向下，那么插彎折好的燈珠后，就是從最上邊開始插，而且順序是右到左，這樣方便以后的插件。

　　特別說明的是，正負的朝向完全取決于個人，影響的只是擺放而已順序而已。不過正負管腳一定要成90度，否則無法將這些燈珠構成一個平面。

　　正負管腳的彎折點也不能在同一水平面上(下圖)，否則焊接到最后你會發現正負管腳會短接。管腳彎折的長度呢，在大于2cm的基礎上，多出幾個毫米(具體情況視購買的管腳長度而定)這樣就可以搭焊到臨近的燈上。


　　3、焊接

　　當你插好64個燈珠后，還要在做些準備工作，只要彎折的長度適合，管腳的末端會多出幾毫米搭接到臨近的彎折點上，，給所有的焊點先上錫，時間不要過久，免得燒壞了燈珠。管腳上錫搞好后，再焊接時只需一手用鑷子夾穩管腳，在用烙鐵燙一下就好了，鑷子夾的時候就先矯正了燈珠位置，確定無誤后，再那烙鐵補上這最后一下，第一個平面焊接好后就是這個樣子：

　　其實，對于搞過焊接的人來說，焊接不是問題，可能想不到用泡沫模板，用模板的好處就是能保燈珠橫平豎直，搭焊的時候還是有點難，因為你只有2只手，所以我搞的時候就先把管腳上錫，再用鑷子夾住了，最后輕輕一燙就OK!

　　一個平面搞定后，不要覺得這樣就完成了，把燈取下來之前，先用萬用表檢查，電子表有專門檢查二極管的檔，比機械的要方便些。確保你焊接好的燈珠都是會亮的，焊接的時候，難免有的燈珠被燙壞或者有正負短接的地方;把燈珠在模板上取下的時候，要比較溫柔，這個想必大家都會，取下之后呢，在仔細檢查正面和背面有沒有焊錫不夠的地方(因為在模板上你只焊接到了一面，另一面肯定有焊錫不夠、不均勻之處)，小心的補上焊錫，這樣以后就不會開焊了!要不然組裝后，你再想補修開焊點，那想都不要想，所以，現在不要怕麻煩，有耐心，慢慢來!!!

　　把這些問題都解決了，再去制作下一個平面。第一個面是8X8，第二個是7X7，以此類推，以后會越焊越輕松，畢竟這不是立方體，我以前也做了一個立方體，那才叫難受呢，和師弟們一起焊接燈珠，還是用了很長時間。金字塔就快多了，我一個人幾個小時就搞定了。不排除有膽大的初學者也焊接，那可要做好心里準備，大家放心，以后我會上傳初學者的小制作，適合焊接技術不高的人，這個金字塔，包括以后我會上傳的立方體，最難不是燈珠的搭建，而是組裝，相信我，你把八個平面都焊接好后，那只是一小步，困難的還在后面。

　　這是所有平面焊接好的效果，我用了4個小時，最后一個平面只有一個燈珠，最后搞就是。記住哦，焊接完后，要矯正那些不在一個平面上的點和檢查壞點，也一定要補錫，確保以后工作的順利，一勞永逸!

4、組裝

　　下面我來講每層之間的組裝，我的底座是一張大的萬能板，第一個平面有16個點，即8正8負，看我的就知道，正負管腳是剛剛好成90度的，希望大家也這么做。第一個平面很容易就焊接在萬能板上了，和我們焊接直插元件沒什么區別。第二層問題也不大，因為我買的燈珠管腳比較長，第二層剛剛好能立在第一層上面。需要說明的是，從第二層開始，就得注意層面的擺放了，上一層的管腳向下彎折90度后，慢慢的向下放，保證管腳不能和下一層的短接。第一二層沒什么問題，第三次開始，就開始有難度了，越往后越難，因為管腳越來越密集，上層的管腳往下插的時候，要需要長時間的鑷子矯正，才能完全放穩。而且第三層開始，需要延長管腳了，我那會兒沒細鐵絲，用的是以前廢棄的管腳，慢慢延長的，這花了我很長時間，建議后來的朋友都用細鐵絲，先把鐵絲表明上一層錫，這樣以后就不會生銹，焊接也方便。在延長管腳的時候，不要忘記了，我們的平面只有2個邊固定了，你會發現這樣擺放上去并不穩定，那么就需要再用細鐵絲做一根固定柱，位置如圖：


　　圓圈的地方就是固定柱，用管腳過細鐵絲延長到與其他一樣長，這樣在重量上就平衡了，不要圖省事就不搞這一根，否則重力會使得平面偏斜。當然了，也不是每層都需要，當時我是第二、三、四、五加了固定的，再往上就沒有，因為上面幾層的重量很輕，不會發生傾斜。

　　注意：第二層起，一定要保證每層的中心都在一個豎直方向上，上層的管腳都是穿插空隙過來的，只要你保證延長用的細鐵絲(或廢棄管腳)是豎直的，那么用鑷子慢慢搞，問題不大。我在搭到第四層的時候，就發現已經非常難了，因為空隙越來越小，所以奉勸大家要有耐心，求穩，我個人的經驗是：第二層開始時候，不要直接把管腳就向下彎折90度了，先拿到第一個平面上比劃一下–我就先把管腳水平方向彎折了幾個毫米，再向下彎折90度(見下圖)， 結果就很順利的下去了。

　　這個過程因為很是磨練人，我斷斷續續搞了2個下午，效果如圖：



　　接下來是驅動電路和51單片機最小系統電路，因為我已經給了原理圖，我相信有51基礎，有過焊接基礎的人不是問題不大，而是完全沒有問題!畢竟只有245，只是布局的事情，我也會把自己的焊接圖給出，附件里有的。

　　看過我視頻的人都知道，我做工很粗糙，所以就不丟人上傳我的控制板了，我相信有經驗的老手會把控制電路焊接的很精巧!

　　不要覺得我這樣做不夠詳細，我也說過了，這適合有基礎(單片機基礎、焊接基礎、驅動IC知識)的朋友來做。說到這里初學者會覺得失落，你可能最小系統都沒焊接過，不過您放心，我以后的作品就是教大家最基礎的東西，哪怕是最小系統板!這個金字塔是獻給有經驗、卻找不到合適項目的老手的�？赡阋菃栁�245的原理，我也只能在您QQ我的時候我做解答，這里就不在浪費篇幅影響老手們的閱讀興趣了!

　　5、原理圖和程序(附件： led金字塔.zip (5.27 MB, 下載次數: 34) ) ：

　　也許有人會覺得我設計的硬件很復雜，我也沒辦法，這個電路其實是我做立方體的，改了一些來做金字塔。而且這是8位單片機，就是我們最常用的STC89C51(與AT89C51指令、管腳是兼容的)，為了編程簡單，硬件上我就只能搞的復雜了，所以沒用什么138、595的做級聯。

　　這樣做的好處就是，最后單片機你只管三個端口：P2控制X軸(二極管正極)，P1控制Y軸(二極管負極)，P3控制Z軸(即高度，低電位有效)，你的所有編程都是圍繞這三個端口，而且都是直接賦值，比如全亮：P1賦值FF，P2賦值00，P3賦值00。

　　就這么簡單，即便是完全不懂編程的朋友，你只需修改我的程序里面的表值就可以看到不同的效果了，隨意修改即可!!!你寫個幾行的程序就可以看到全亮的效果。我給的程序是靜態的掃描的，因為沒時間搞動態程序，還請大家諒解，我平時的工作實在是太忙了!

　　第一次寫教程，肯定有不足之處，希望朋友們多給意見!也因為時間有限，不能寫出動態程序，我用的是匯編語言，現在也在擠時間自學C語言，這次的程序是匯編，大家忍忍吧!

源程序：
  1. Xplay equ p2     ;定義X軸輸出
  2. Yplay equ p1     ;定義Y軸輸出
  3. Zplay equ p3     ;定義Z軸輸出

  5. org 00h          ;程序起始地址
  6. sjmp main        ;主程序位置
  7. org 000bh        ;定時器0中斷地址
  8. sjmp loop        ;中斷服務子程序

  10. main:
  11. mov r0,#3       ;控制變換時間，數值為1-255，20時為1秒
  12. mov r1,#0       ;顯示初始變量
  13. mov sp,#60h     ;設置堆棧
  14. setb ea         ;開總中斷
  15. setb et0        ;開定時中斷
  16. mov tmod,#01h   ;定時器工作在方式1
  17. mov th0,#3ch    ;設置定時器計數初值，3c b0組合為50000  即5000微秒進行一次中斷，配合寄存器r0就可以隨意更改變換時間
  18. mov tl0,#0b0h
  19. setb tr0        ;啟動定時器

  21. led:
  22. mov  a,r1       ;把顯示變量值給寄存器A，此時為0
  23. mov  dptr,#tabz ;Z軸表值
  24. movc  a,@a+dptr ;查表值并賦給A
  25. mov  Zplay,a    ;把值給P2口顯示

  27. mov  a,r1       ;把顯示變量值給寄存器A，此時為0
  28. mov  dptr,#tabx ;X軸表值
  29. movc a,@a+dptr  ;查表值并賦給A
  30. mov  Xplay,a    ;把值給P3口顯示

  32. mov  a,r1       ;把顯示變量值給寄存器A，此時為0
  33. mov  dptr,#taby ;Y軸表值
  34. movc a,@a+dptr  ;查表值并賦給A
  35. mov  Yplay,a    ;把值給P1口顯示

  37. cjne r1,#243,led;判斷顯示變量是否到了第243，我只寫了243行顯示，沒到243就繼續顯示，到了就返回到初始狀態
  38. sjmp main


  41. loop:           ;中斷服務子程序
  42. djnz r0,next    ;r0自減一，并判斷是否等于0，不等于跳轉到NEXT，從新給定時器寄存器賦值
  43. inc  r1         ;r0等于0，代表發生了三次中斷，r1自加一，此時進入到下一個顯示行
  44. mov  r0,#3      ;r0變量的修正
  45. next:
  46. mov th0,#3ch
  47. mov tl0,#0b0h
  48. reti           ;中斷返回


  51. tabz:          ;Z軸表值
  52. db 11111110b,11111100b,11111000b,11110000b,11100000b,11000000b,10000000b,00000000b   ;1  第一種：由上到下全亮
  53. db 11111100b,11111000b,11110000b,11100000b,11000000b,10000000b,00000000b             ;2
  54. db 11111000b,11110000b,11100000b,11000000b,10000000b,00000000b                       ;3
  55. db 11110000b,11100000b,11000000b,10000000b,00000000b                                 ;4
  56. db 11100000b,11000000b,10000000b,00000000b                                           ;5
  57. db 11000000b,10000000b,00000000b                                                     ;6
  58. db 10000000b,00000000b                                                               ;7
  59. db 11111111b,00000000b,11111111b,00000000b,11111111b,00000000b,11111111b,00000000b   ;8第二種：閃爍八次
  60. db 11111111b,00000000b,11111111b,00000000b,11111111b,00000000b,11111111b,00000000b   ;9
  61. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;10第三種：左到右
  62. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;11第四種：前到后
  63. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;12第五種：右到左
  64. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;13第六種：后到前
  65. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;14cicle    99cc
  66. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;15
  67. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;16

  69. db 01111111b,11111111b,10111111b,11111111b,11011111b,11111111b,11101111b,11111111b   ;17
  70. db 11110111b,11111111b,11111011b,11111111b,11111101b,11111111b,11111110b,11111111b   ;18
  71. db 01111111b,11111111b,10111111b,11111111b,11011111b,11111111b,11101111b,11111111b   ;19
  72. db 11110111b,11111111b,11111011b,11111111b,11111101b,11111111b,11111110b,11111111b   ;20
  73. db 01111111b,11111111b,00111111b,11111111b,00011111b,11111111b,00001111b,11111111b   ;21
  74. db 00000111b,11111111b,00000011b,11111111b,00000001b,11111111b,00000000b,11111111b   ;22
  75. db 01111111b,11111111b,00111111b,11111111b,00011111b,11111111b,00001111b,11111111b   ;23
  76. db 00000111b,11111111b,00000011b,11111111b,00000001b,11111111b,00000000b,11111111b   ;24

  78. db 01010101b,11111111b,10101010b,11111111b,01010101b,11111111b,10101010b,11111111b   ;25
  79. db 01010101b,11111111b,10101010b,11111111b,01010101b,11111111b,10101010b,11111111b   ;26

  81. db 01010101b,11111111b,10101010b,11111111b,01010101b,11111111b,10101010b,11111111b   ;27
  82. db 01010101b,11111111b,10101010b,11111111b,01010101b,11111111b,10101010b,11111111b   ;28

  84. db 01010101b,00000000b,01010101b,00000000b,10101010b,00000000b,10101010b,00000000b   ;29
  85. db 01010101b,00000000b,01010101b,00000000b,10101010b,00000000b,10101010b,00000000b   ;30

  87. db 11111110b,11111111b,11111101b,11111111b,11111011b,11111111b,11110111b,11111111b   ;31
  88. db 11101111b,11111111b,11011111b,11111111b,10111111b,11111111b,01111111b,11111111b   ;32
  89. db 00000000b,11111111b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;33

  91. tabx: ;X軸表值
  92. db 11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b   ;1第一種：由上到下全亮
  93. db 11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b             ;2
  94. db 11111111b,11111111b,11111111b,11111111b,11111111b,11111111b                       ;3
  95. db 11111111b,11111111b,11111111b,11111111b,11111111b                                 ;4
  96. db 11111111b,11111111b,11111111b,11111111b                                           ;5
  97. db 11111111b,11111111b,11111111b                                                     ;6
  98. db 11111111b,11111111b                                                               ;7
  99. db 11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b   ;8第二種：閃爍八次
  100. db 11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b   ;9
  101. db 10000000b,11000000b,11100000b,11110000b,11111000b,11111100b,11111110b,11111111b   ;10第三種:左到右
  102. db 11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b   ;11第四種：前到后
  103. db 00000001b,00000011b,00000111b,00001111b,00011111b,00111111b,01111111b,11111111b   ;12第五種：右到左
  104. db 11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b   ;13第六種：后到前
  105. db 11111111b,00000001b,11111111b,10000000b,11111111b,00000001b,11111111b,10000000b   ;14circle
  106. db 11111111b,00001111b,11111111b,11110000b,11111111b,00001111b,11111111b,11110000b   ;15
  107. db 11111111b,00001111b,11111111b,11110000b,11111111b,00001111b,11111111b,11110000b   ;16

  109. db 11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b   ;17
  110. db 11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b   ;18
  111. db 11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b   ;19
  112. db 11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b   ;20

  114. db 11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b   ;21
  115. db 11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b   ;22
  116. db 11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b   ;23
  117. db 11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b   ;24
  118. db 11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b   ;25
  119. db 11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b   ;26
  120. db 11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b   ;27
  121. db 11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b   ;28
  122. db 11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b   ;29
  123. db 11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b   ;30
  124. db 11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b   ;31
  125. db 11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b   ;32
  126. db 11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b,11111111b   ;33

  128. taby:  ;Y軸表值
  129. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;1第一種：由上到下全亮
  130. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b             ;2
  131. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b                       ;3
  132. db 00000000b,00000000b,00000000b,00000000b,00000000b                                 ;4
  133. db 00000000b,00000000b,00000000b,00000000b                                           ;5
  134. db 00000000b,00000000b,00000000b                                                     ;6
  135. db 00000000b,00000000b                                                               ;7
  136. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;8第二種：閃爍八次
  137. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;9
  138. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;10第三種：左到右
  139. db 01111111b,00111111b,00011111b,00001111b,00000111b,00000011b,00000001b,00000000b   ;11第四種：前到后
  140. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;12第五種：右到左
  141. db 01111111b,00111111b,00011111b,00001111b,00000111b,00000011b,00000001b,00000000b   ;13第六種：后到前
  142. db 11111110b,00000000b,01111111b,00000000b,11111110b,00000000b,01111111b,00000000b   ;14circle
  143. db 11110000b,00000000b,00001111b,00000000b,11110000b,00000000b,00001111b,00000000b   ;15
  144. db 11110000b,00000000b,00001111b,00000000b,11110000b,00000000b,00001111b,00000000b   ;16

  146. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;17
  147. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;18
  148. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;19
  149. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;20
  150. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;21
  151. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;22
  152. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;23
  153. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;24
  154. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;25
  155. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;26
  156. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;27
  157. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;25
  158. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;26
  159. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;27
  160. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;28
  161. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;29
  162. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;30
  163. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;31
  164. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;32
  165. db 00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b,00000000b   ;33

  167. end
復制代碼




源代碼及電路下載：

　本文出自Chinked-out工作室

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏2 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:130231 發表于 2017-3-14 13:17 | 只看該作者
樓主，我來請教一下，在下載的文件里，后面是dbk文件怎么打開用啥程序。我用AD不行�；蛘哂檬裁窜浖D換格式才能打開。
回復

使用道具 舉報

您需要登錄后才可以回帖 登錄 | 立即注冊

本版積分規則

手機版|小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
主站蜘蛛池模板： 欧美一区二区三区精品免费 | 婷婷综合网 | 亚洲一区二区三区在线 | 成人影视网址 | 国产激情福利 | 视频一区二区三区四区五区 | 日韩欧美在线观看视频 | 亚洲码欧美码一区二区三区 | 国产在线播 | 小早川怜子xxxxaⅴ在线 | 日韩成人国产 | 日本色高清 | 午夜电影网 | 久久精品一区二区视频 | 久久精品屋 | 成人免费黄色片 | 日日操视频 | 免费同性女女aaa免费网站 | 欧美日韩国产高清视频 | 国产精品久久久久久一区二区三区 | av免费网站在线观看 | 伊人亚洲 | 午夜小视频在线播放 | 欧美日韩高清 | 亚洲少妇综合网 | 日本三级视频 | 欧美成人a∨高清免费观看 欧美日韩中 | 国产激情偷乱视频一区二区三区 | 久久综合久| 日韩av免费在线观看 | 99视频在线免费观看 | 国产精品视频久久 | 久久大陆 | 视频精品一区 | 国产成人精品午夜视频免费 | 91成人免费看片 | 午夜一区| 看一级毛片视频 | 国内精品久久久久久影视8 最新黄色在线观看 | 综合久久久久久久 | 三级成人在线观看 |
