視頻2——工作介紹：http://v.youku.com/v_show/id_XNDA5NTk1MTg0.html

視頻3——原理解說：http://v.youku.com/v_show/id_XNDA5NjI1MTIw.html

視頻里會發現燈珠有閃動，那是程序掃描頻率問題，用肉眼直接看是很完美的，不會閃動！

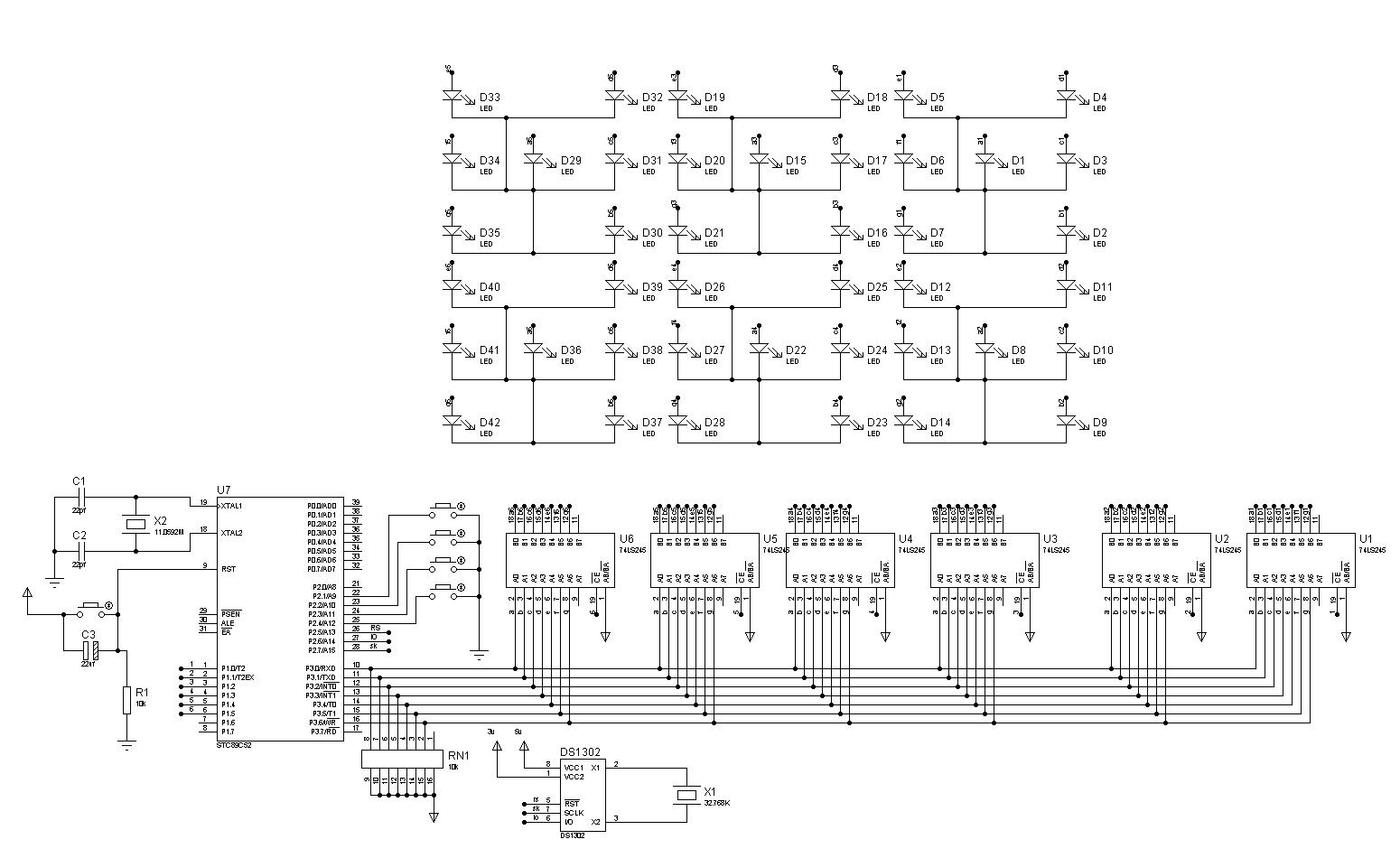

原理圖：

程序等資料包： 骨牌時鐘.zip (75.47 KB, 下載次數: 14)

2015-10-30 16:00 上傳

點擊文件名下載附件
下載積分: 黑幣 -5

2年前，無意中進了51hei網站里面的東西給我留下了深刻的印象，那時候才開始學習單片機，看到里面的立方體之后，震撼之余，也想自己什么時候可以發個作品在這個網站里。可惜自己學藝不精，2年來只能是看網站里的作品，后來，終于覺得自己在專業課上有了點進步，做了個led金字塔。聯系到站長之后，站長很樂意上傳這些原創性的作品，也給我了很多鼓勵。

因為面臨畢業、參加各種比賽，這次上傳作品距離上次做金字塔間隔很久了，不過我沒有偷懶，一直在擠時間設計屬于自己的立方體（之前也做過，金字塔就是改版），但這個立方體我想做成終極版的，即便是不懂單片機編程的朋友，都可以編輯動畫，現在也已經有了很大的進展，估計在6月底，就可以和大家見面了！

這次的作品骨牌時鐘，靈感源于愛折騰網站，里面有個國外的骨牌時鐘，我那時候看了覺得很有意思，自己和工作室的朋友折騰了幾天，也搞了出來。下面，我就毫無保留的把制作過程、程序、原理圖拿出來供大家參考，希望讀者能指出不足之處，

在開始之前，我想說，希望各位讀者尊重原創，我所做的原創性、開源性的作品會上傳到愛折騰網，因為我覺得這個網站干凈，不帶廣告，非常適合做大家DIY交流的平臺。如果您覺得我的作品好，覺得這個網站好，請把連接發給您的朋友，讓更多的人欣賞里面妙趣橫生的作品，但請不要不道德的轉載，希望轉載的讀者，注明首發網站及作者。

作為單片機的初學者，最大的困難就是找資料，網絡上很多資料都是不完整的，特別是程序。我們工作室，立志做開源設計，毫無保留，我相信，我們工作室第一個做開源，會吸引更多的人一起來開源，大家會共同進步！希望在大家共同的努力下，愛折騰網站上會出現更多有趣、開源資料的作品！

骨牌時鐘圖片效果：

當前顯示的時間為  12：29

顯示時間為   6：26

顯示時間為  3：33

顯示時間為  2；22

這個家伙可是我們工作室的人純手工制作的，這也是重慶市盛群杯單片機設計競賽的復賽作品，雖然在最終的評審后沒有取得獎項，但是得到了其他高校的贊賞和認可，算是有個安慰獎吧！

個人對DIY的理解：我覺得DIY就是一種折騰，折騰我們生活中一切可以折騰的東西。我呢，因為是學過單片機的，也喜歡動手制作，就把單片機技術和DIY結合起來，讓單片機學習不在變的枯燥、呆板，而是讓它改善我們的生活，就像愛折騰網站里說的那樣：“讓生活因折騰而與眾不同”，如果你愛生活，就請和我一起來折騰這個時鐘吧！

我這里粗略的說一下這個時鐘的顯示原理，和外殼設計方法，詳細請結合視頻。

大家在視頻里看到的骨牌，其實就是用ABS板圍成的，再蓋上玻璃板或者塑料板（透明就可以啦）。至于這個顏色，就是木紋紙了，建材市場很多賣的，十幾塊一大張，各種顏色、紋理都有的，大家根據自己的喜好自行選擇，現在圖片和視頻里白色的邊框那是ABS板的顏色，朋友們也可以把這部分貼上木紋紙，個人覺得，和骨牌面一樣的顏色比較好。

一 驅動部分：

原理圖中我是用的ls245，我建議大家用HC系列的，視頻演示的時候，我就全換成了HC系列的245，HC系列發熱小，功耗小，價格便宜，只不過一定要記得在輸入上加上拉電阻１０K，這樣才能和TTL兼容，有朋友和我說ｈｃ系列的不穩定，我針對這個也是做了實驗的，結論就是加了上拉電阻后，效果和ls系列完全一樣！245的19腳（使能端）就作為位碼的選通腳，所有輸入（段碼）都是并聯在一起的。原理圖我畫的比較詳細了，請用proteus7.5以上版本打開。

二 DS1302部分：

這個我想，接觸過一段時間單片機的朋友都會有所了解，DS1302是最常見的時鐘芯片之一，其工作原理圖我是畫好了的，這里要說一下，為了保證1302可以穩定的工作，5、6、7腳一定要加10K上拉電阻，最好把晶振的金屬殼部分接地。這樣才能保證DS1302工作的持久穩定。希望大家不要在這個環節偷懶。

三顯示原理：

骨牌時鐘顯示小時和分鐘，最左邊的顯示小時（12小時制），中間的顯示分鐘的十位（0——5，其中0時不顯示），右邊的顯示分鐘的各位（0——9，其中0時不顯示）。每個骨牌由上下兩部分組成，上下兩部分原理相同（參考原理圖），只是查表的標值不一樣，不管是左中右那個骨牌，都是先選中上面，再選中下面進行查表顯示，等于是一個6位數碼管，具體的看程序IO設置就可以了。大家看了原理圖就知道，其實也是個數碼管，只不過形狀和傳統的不一樣，這也意味著表值不一樣的，我已經做好了表值在程序里，大家自行參考。

四 發光器材選擇

現在我選用的是8MM的高亮發光二極管，因為做的比較大。現在都強調低碳嘛，我希望大家做小的，這樣就用一般的5MM二極管就可以了，根據實際情況縮放比例，我這有個做好的，就是試驗版本，用的就是5mm發光二極管，現在把圖拍下來，給大家做個參考：

這個我是沒做外殼的，只有顯示電路，主要是用來測試程序和硬件的。大家可以根據這個尺寸來設計自己的。細心的朋友可以發現，中間的顯示部分不需要焊接那么多的燈珠

，但是考慮到以后可能需要顯示日期、溫度等擴展功能，就在大的制作上把所有燈珠就焊接了，各位朋友可以根據自己的實際功能情況選擇燈珠的數量。

五 底板選擇

視頻和圖片里的呢，都是真材實料做的，底板用的是木板，尺寸為80cmX60cm。之所以看不到線，是因為我們在每個骨牌后面都是挖了線槽的（沒電鋸的朋友就苦惱了），線就像我們家里裝修一樣，走的都是內線，這個還是很費時間和精力的，如果有朋友想做這么大的，那就不要怕幸苦，如果做小型的，直接焊接萬能板就可以了，不費什么事情，就是跳線而已。個人覺得呢，我們應該不怕折騰，我鼓勵大家都做大型的，即便是做大了，也可以用5mm的二極管，選擇那種可以投射出光圈的就可以了，這樣只要設置好面板與二極管的距離，就可以改變紅點的大小，因為8mm不僅價格貴了，也不節能。不過，也不是說做小的就不行，覺得做個精簡版的，放在書桌上，也還是蠻不錯的。

六 邊框

我用的是2mm的ABS板，很好用，彎成轉角后，直角的木板或塑料。固定，其實呢，還是1mm的ABS板好用，我們當時是沒怎么注意，趕時間了，建議大家用1mm的，白色的比較便宜。每個骨牌的尺寸為36cmX18cm。詳細的制作方案大家請參考看視頻。

七 控制電路：

追求的完美的朋友可以不必用40p單片機，用28p的就夠了，STC公司的芯片程序都是兼容的，價格便宜，下載方式也都兼容，不二之選哦！不管做大做小，元件的布局都很重要，因為我們還有外殼的，所以說，布局不好，導致太多的跳線之類的，勢必影響外殼的安裝，希望大家在焊接直接多花心思布局電路，我的不一定是最佳方案，我也期待網友們做出更好的布局，給我參考！有條件的可以做PCB板子，我這次主要是為了給大家做視頻演示，用的是杜邦線直插（這樣也方便初期的程序調試），最后肯定是要用焊錫拖焊到一起的。

八 程序（請用keil  4版本）
