STM32串口下載方法詳解

ID:91350 · 發表于 2015-9-30 13:10

玩STM32，J-LINK仿真器固然很好，不夠J-Link價格昂貴，還好STM32內部自帶Bootloader,可以串口下載程序。本人覺得串口下載方式簡潔，廉價，就一個USB-TTL轉換器即可完成。
一.首先在能正常工作的最小系統板，開發板上將232電路調通，保證可用，就是無障礙的和PC通訊。然后將寫好編譯好的HEX文件載入下載即可，這里STM32的識別hex文件的，這點比LM3S系列的ARM強。首先要到網上下載Flash_Loader_Demonstrator_V2.1.0_Setup串口下載的上位機軟件，去ST官方網站去下載也可以。
二.安裝軟件并進行相關設計

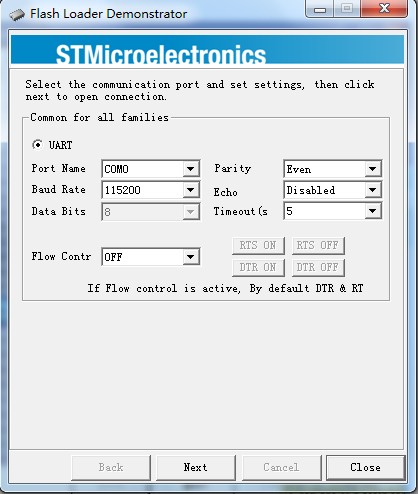

確認你的串口設置OK，注意串口號對應即可。
三.連接下載
點擊Next,　注意當你單擊Next下一步的時候，可能會彈出一個對話框：

?
檢查兩個Boot引腳，應該是Boot0=1；Boot1=0（接地），設置完成，對MCU重新上電就可以。
繼續Next.

?

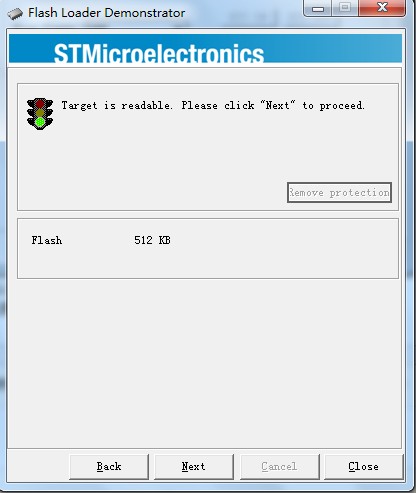

連接OK，Next.

?

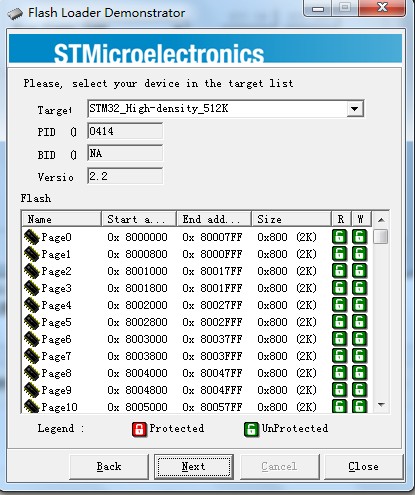

這一步將自動選擇器件,然后NEXT.

?

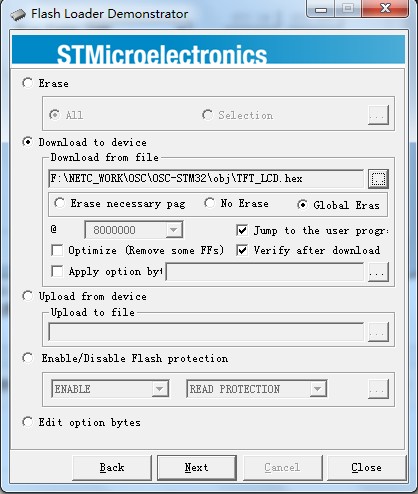

在Download from file 中選擇你的HEX文件，Next.

?

下載程序完成.
