LED32x64雙色點陣萬年歷GPS+藍牙授時+語音報時版

ID:12816 · 發表于 2015-8-26 19:20

本帖最后由 lbq691477940 于 2015-8-27 21:24 編輯

語音報時視頻分享

串口模塊波特率為 9600
特征:
1.  DS3231SN工業級時鐘芯片
2.  支持波特率為9600的GPS模塊授時
3.  支持用手機藍牙授時及操控(需另購藍牙串口模塊)
4.  整點語音報時(可開/關)
5.  一鍵語音播報年月日星期時分和溫度
6.  紅外遙控控制(可學習NEC格式的所以遙控器,如VCD/DVD等的遙控器)
7.  支持使用10k NTC溫檢或DS18B20溫檢(DS18B20優先)
8.  自動亮度調節,根據環境光線自動調節屏幕亮度,白天清晰，晚上柔和而且省電
9.  有24種顯示模式
10. 未正確授時的時候秒點為綠色授時后為紅色
按鍵說明:
在非設置模式下,按+鍵切換顯示模式,-鍵切換12/24時制
按SET分別設置  正常顯示/年/月/日/時/分/秒/亮度/最低亮度/綠補償/NTC補償/整點報時開關/學習模式
按+/-調整數據
ESC退出設置
在學習模式下按遙控學習按鍵
回路圖:

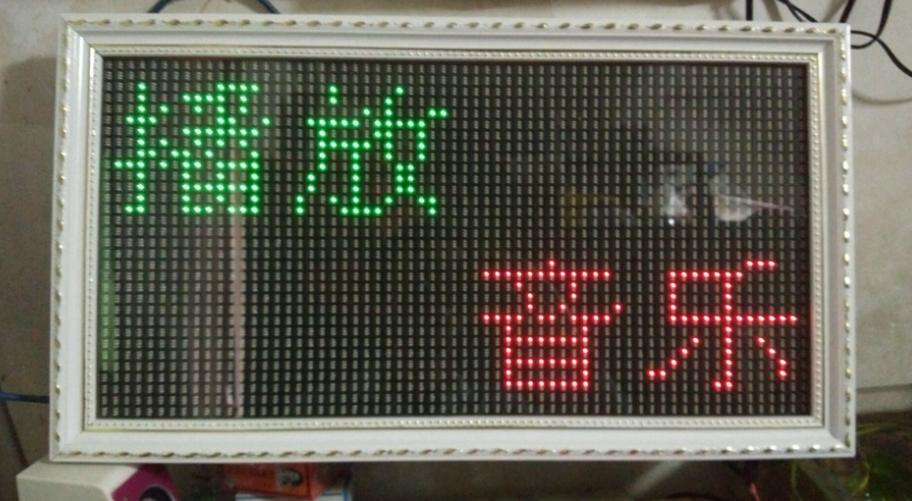

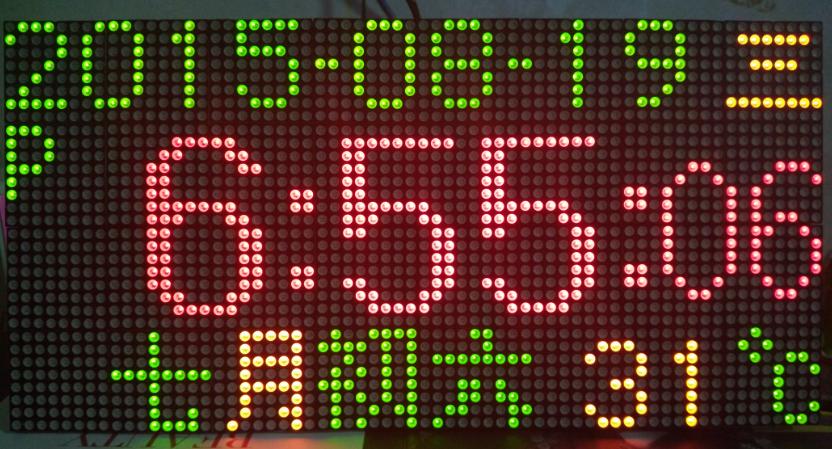

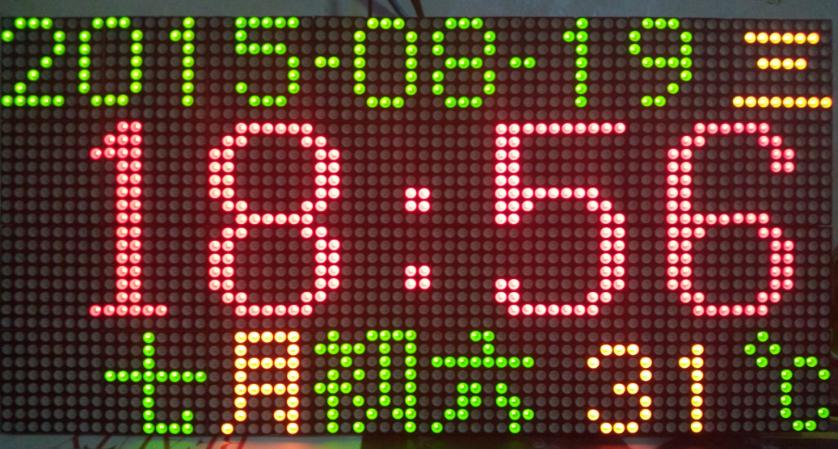

部分功能運行圖片

全部功能操作過程的圖片

固件及軟件

ID:88707 · 發表于 2015-8-27 07:35

強大，很不錯，學習啦

ID:87688 · 發表于 2015-8-27 10:43

頂一個！

ID:90034 · 發表于 2015-9-13 19:43

對你這個很感興趣，樓主做的很完美，想請教一下

ID:80741 · 發表于 2015-9-23 17:54

真的很強大有人走上樓主的成功路了沒有

ID:80741 · 發表于 2015-9-23 17:56

下載后才發現只是個固件，沒有源代碼

ID:90737 · 發表于 2015-9-23 23:11

看看怎么樣啊

ID:90952 · 發表于 2015-9-24 16:39

強大，很不錯，學習啦

ID:73030 · 發表于 2015-9-25 02:59

這個強大

ID:80741 · 發表于 2015-9-29 21:34

能不能再上傳張高清點的電路圖，什么都看不到

ID:90625 · 發表于 2015-10-1 22:14

學習學習, 謝謝.

ID:80741 · 發表于 2015-10-2 13:14

樓主自從發了這貼后就像人間蒸發了似的，

ID:12816 · 發表于 2015-11-7 12:53

nuoyanhi 發表于 2015-10-2 13:14
樓主自從發了這貼后就像人間蒸發了似的，

哪里哪里！平時還得上班呢哈哈！
http://www.zg4o1577.cn/bbs/forum.p ... mp;page=1#pid159459

ID:12816 · 發表于 2016-1-22 13:11

最新版本彩屏皮，搞了個框漂亮多了哈哈！長54x寬30.5厘米。

ID:12816 · 發表于 2016-1-24 13:50

本帖最后由 lbq691477940 于 2016-1-24 13:55 編輯

實測今天深圳室內（16/17度）外（2.8度）溫差相差十幾度

帶框的為室內溫度使用DHT11探頭，不帶框的為室外溫度使用ds18b20探頭

ID:105624 · 發表于 2016-5-3 11:26

如果能把源代碼放出來更好了

ID:78449 · 發表于 2016-5-4 17:30

藍牙授時感覺很累，有沒有想過用串口透傳GPS數據

ID:78449 · 發表于 2016-5-4 17:30

藍牙串口透傳GPS數據對時就完美了

ID:78449 · 發表于 2016-5-4 17:31

搞單片機的真不會搞界面啊。。，。不好看說實話

ID:245659 · 發表于 2017-11-10 15:06

大佬。這個藍牙是用HC06模塊嗎？用wifi有什么區別

ID:12816 · 發表于 2018-6-3 13:36

全彩128x64版的最新固件優化了程序及增加了,SHT30芯片溫濕度檢測功能;日期顯示部分/星期顯示部分/時間顯示部分,用戶自選色(可分別設定為:紅色/綠色/紅綠色/紅藍色/綠藍色/白色,共六種)功能,及系統每小時自動切換顏色開關功能

ID:347275 · 發表于 2018-10-7 18:54

樓主，可以教教我嗎？我要做畢設不會啊。我可以去深圳請教你的。我也在廣州啊。

ID:475760 · 發表于 2019-2-27 09:36

感受頗深

ID:482855 · 發表于 2019-3-1 17:20

麻煩分享一下可以嗎

ID:755390 · 發表于 2020-5-21 10:01

強大，很不錯，學習啦

ID:755390 · 發表于 2020-5-21 11:25

用久了農歷不準是什么情況？
