用12864（來電顯示的）+89s52 做的電感電容表

ID:85764 · 發表于 2015-7-18 15:12

首先感謝fish8840提供的支持，感謝曹香鵬分享的12864來電顯示的測試程序，設計參考了網友jun427的用M8制作電感、電容、電解電容測量儀表一文。
程序和電路圖還在整理中，今天先上圖了。



改造中。。。


改造中。。。


改造中。。。


替換電源孔



完成。。。


開機畫面。。。

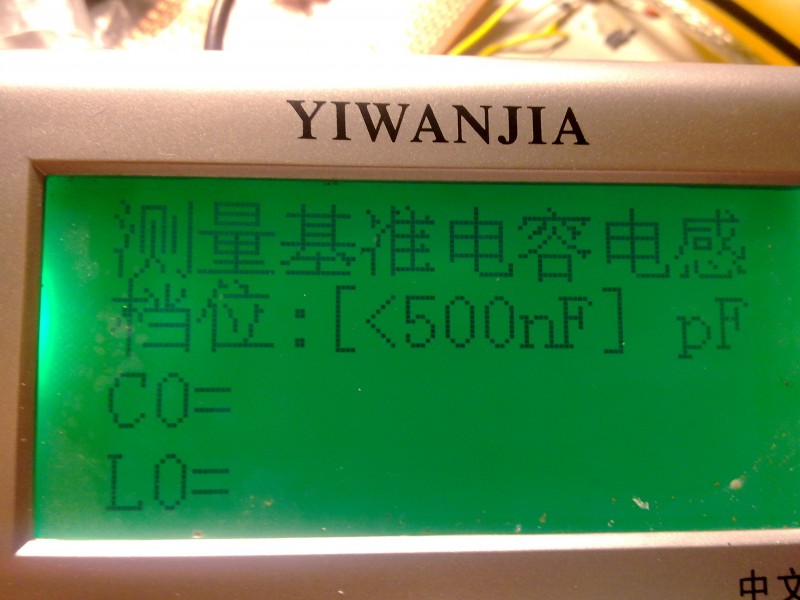

測基準電容電感


3300uF


470uF


10nF


1uH


220uH
相機還在路上，先用手機拍的，沒拍整體外觀。

測量范圍：
電容：分3檔1pF-500nF,500nF-500uF，500uF-1F，誤差<5%
電感：1uH-10H，誤差<5%
預計目標：
      1、達到上述量程。---已完成
      2、實現自動擋電容測量。（目前是手動切換）。---進行中
      3、開機自動調零。（不然測基準電容會有偏差，導致電感測量不準，目前是手動按鍵調零，會影響電感的測量）。---進行中
      4、自動單位換算。比如當前電容單位pF，按下按鍵后變nF，再次按下變uF...直到F后返回當前單位pF。電感從uH-mH-H。---已部分完成。
      5、實現小電容的高精度測量，由于測量電容采用充電發，導致測小電容（<100pF）時會有5-10p的跳動，越小越不準，故擬定用LC諧振的辦法測小電容預計跳動<1pF。---構思中
注：圖中最后一張測220uH時誤差較大，可能是基準電容沒采用cbb的（找不到了用了個瓷片的），導致測基準電感就不準，待整理完后公布給大家測試，歡迎拍磚！
有什么好的構思和建議也歡迎提出。
9.13號更新
新買的相機到了有拍了幾張。



做好的外觀，基本不破壞原來的外殼，只是開了2個槽
[ 10091521519a22d27d92832afe.jpg.thumb.jpg

擴展板，這個是我比劃好的排列方式，不然可能放不進盒子里

背面連線，有點亂，呵呵

這個是今天的主角---電路圖
說明一下單片機用AT89S52和STC89C52均可，都已經測試過，圖中R3，R8，R5覺得測試電容精度，盡量接近圖中阻值（非標準阻值需串聯或并連電位器慢慢調），R8，R5的阻值是實際調試出來的，主要是切換的時候是通過的8550他的導通內阻不好確定，我實驗中發現8R比較合適，大家可以自己調試出更合適的阻值。電容通過2N7002放電，2N7002為小功率nmos（開始設計的時候用的是8050，結果放電放不盡，大電容的時候io驅動不起來，后改用2級，也不穩定，最后選用的nmos效果非常不錯），一般的小功率nmos都行（一般在MP3。MP4等數碼產品中能找到），歡迎拍磚！

9.15號更新更新

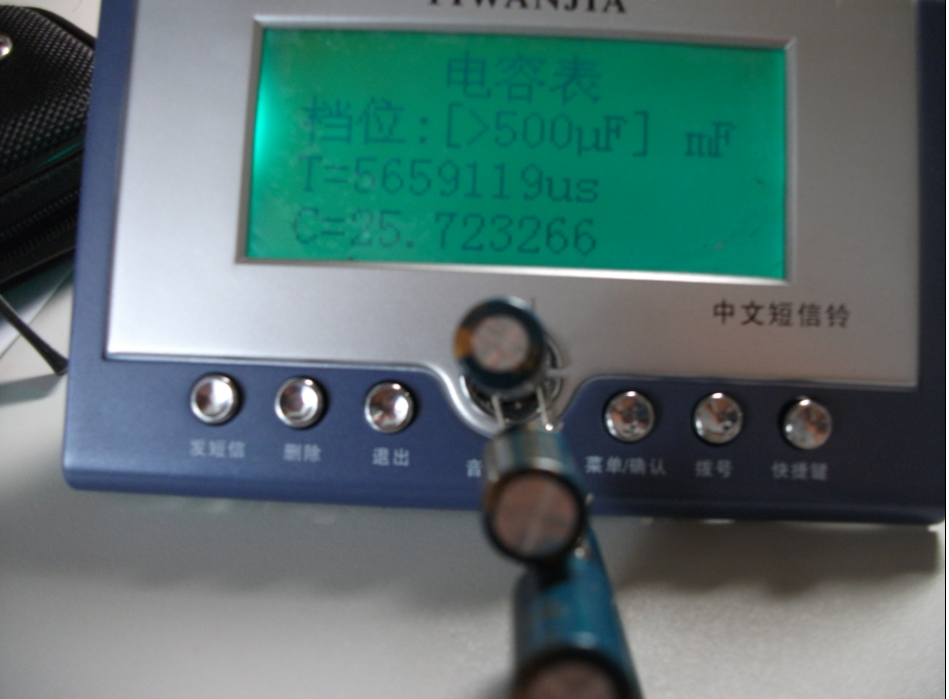

無事焊了10個2200uF

實際測量

      2、實現自動擋電容測量。（目前是手動切換）。---進行中
      3、開機自動調零。（不然測基準電容會有偏差，導致電感測量不準，目前是手動按鍵調零，會影響電感的測量）。---已完成
      4、自動單位換算。比如當前電容單位pF，按下按鍵后變nF，再次按下變uF...直到F后返回當前單位pF。電感從uH-mH-H。---整理中預計周天能上傳。
      5、實現小電容的高精度測量，由于測量電容采用充電發，導致測小電容（<100pF）時會有5-10p的跳動，越小越不準，用LC諧振的辦法測小電容跳動<0.1pF。---已完成
      使用說明：1、校0，在電容檔和高精度小電容檔長按該鍵可以就行校0，（先已加入開機自動校0，一般不需使用。
                     2、檔位切換，在電容檔，按下改鍵會切換檔位，從1pf-500nf 、500nf-500uf、500uf-1F三檔中進行循環切換。
                     3、電容檔/高精度小電容檔/電感檔切換，在電容檔長按此按鍵切換至小電容檔或按下電感電容切換按鍵切換至電感檔，在小電容檔長按可切換回電容檔或按下電感電容切換按鍵切換至電感檔。
9.19號
原本準備今天把單位切換完成的，但由于今天得補中秋的課，上了一整天的課，頭都大了，明天晚上再弄。

12864電感電容v1.0.rar (30.55 KB, 下載次數: 66)

ID:73679 · 發表于 2015-7-18 20:03

沒有電路圖，就一個hex文件

ID:85702 · 發表于 2015-7-20 17:12

好強大。樓主真細心。

ID:31187 · 發表于 2015-8-2 15:23

感謝!下載后再慢慢實踐一下

ID:94867 · 發表于 2015-11-24 13:00

怎么要了這么多幣

ID:94867 · 發表于 2015-11-24 13:03

這個好坑，就一個hex文件沒什么用的，不該下載

ID:104502 · 發表于 2016-1-26 22:21

就一個hex，都沒法用其他屏= =

ID:68499 · 發表于 2016-11-18 09:56

不開源啊

ID:150086 · 發表于 2016-12-27 09:19

資料不錯，有時間好好實踐一下！

ID:164346 · 發表于 2017-4-10 16:24

樓主可以將仿真電路分享下么，我照著畫的不太好用

ID:137676 · 發表于 2017-4-15 23:47

就一個hex文件，樓主可否分享一下源代碼？

ID:16695 · 發表于 2017-4-22 08:36

學習學習，不錯的資料

ID:193662 · 發表于 2017-4-25 23:42

焊的不行

ID:110278 · 發表于 2017-4-26 19:13

不錯的資料。

ID:228939 · 發表于 2017-9-11 06:57

確實不錯，改天做一個

ID:165276 · 發表于 2017-9-17 07:32

這個挺不錯的，有空也做一個玩玩。

ID:597015 · 發表于 2019-8-7 16:21

想要程序感謝

ID:484435 · 發表于 2019-8-8 19:21

謝謝分享

ID:597015 · 發表于 2019-8-11 10:47

很棒很棒繼續學習

ID:583100 · 發表于 2019-8-12 11:10

牛人！

ID:230559 · 發表于 2019-8-12 14:28

值得學習，應該打塊PCB的。

ID:537245 · 發表于 2019-11-15 19:56

這個好坑，就一個hex文件沒什么用的，浪費表情，，，，，，

ID:643134 · 發表于 2019-11-16 14:12

學習學習。。

ID:517951 · 發表于 2020-11-15 16:19

不錯，值得學習。51hei有你更精彩！！
