絕對原創 diy相位激光測距 (詳解)分辨率0.01毫米量程40米 51單片機

ID:85740 · 發表于 2015-7-15 12:42

本帖最后由萊鳥于 2015-9-21 16:24 編輯

視頻可以切換到1080p模式,看的比較清楚

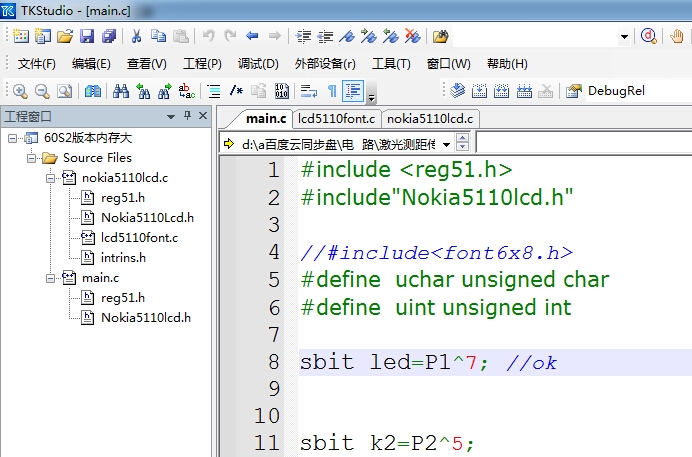

源代碼 tkstudio軟件生成的

完整代碼備份 15-7-13.zip (398.12 KB, 下載次數: 362)

然后做了個視頻演示

還寫了一個上位機 遠距離測試

然后又寫了個上位機 近距離測試

量程40米分辨率 0.01毫米
精度大約一兩毫米吧

使用串口通信發指令就行了
測量量程: 5厘米到40米
精度檢測: 1毫米錯誤檢測: 無返回信號錯誤, 距離太近錯誤

玩了一天玩透了,先上幾張圖大家批評批評,

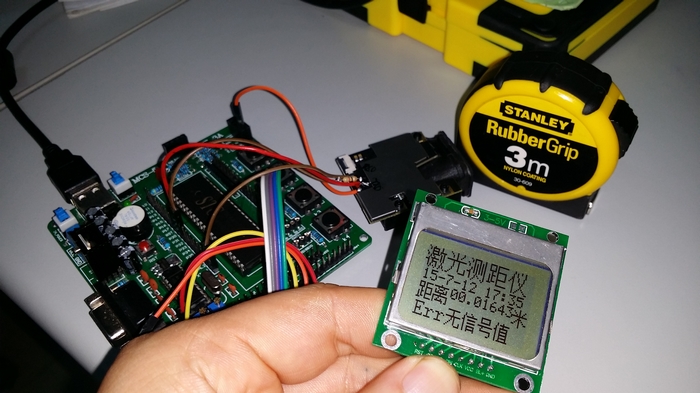

用黑色的卷尺擋住激光接收口.不讓模塊收到激光,提示沒信號

距離小于5厘米 ,無法測量,提示距離太近

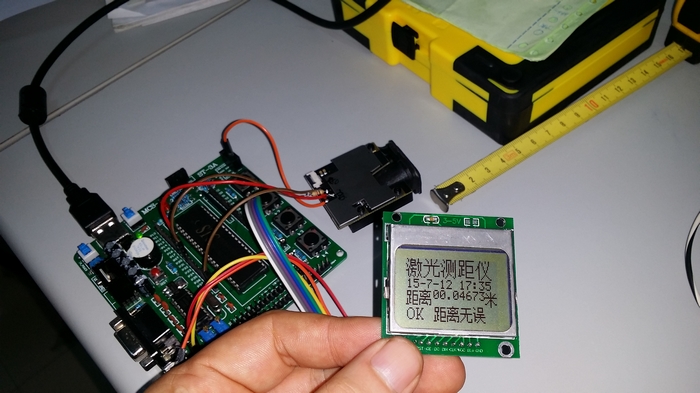

測量結果沒錯誤的界面

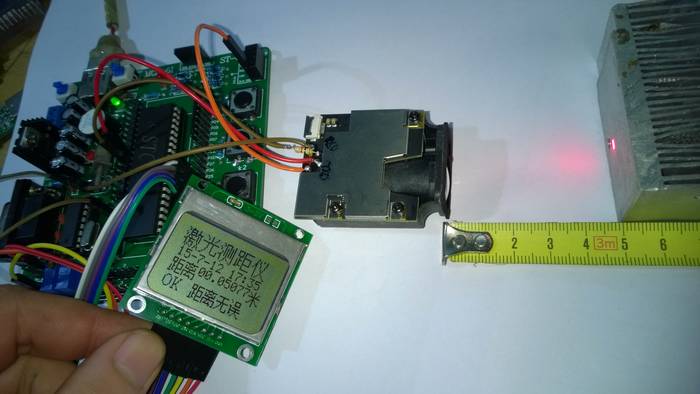

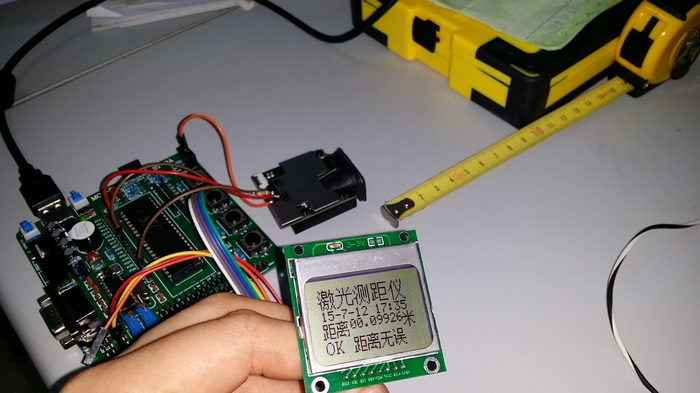

正確的測量結果

既然不是技術貼,那也別裝那個技術范兒,扯扯淡,大家就會玩了,
這個模塊不便宜,話說為何要買這個模塊,其實也是閑的蛋疼,
我的目的是從頭到尾做一個激光測距儀,
不過經過查閱資料,發現這個東西是雙光路,不太明白什么叫雙光路,所以花錢買一個拆拆看吧,
不得不吐槽的是: 模塊260,一個山寨激光測距儀才150
有沒有壇友犧牲一下買個淘寶上的150元激光測距儀,拆開看看內部什么樣?

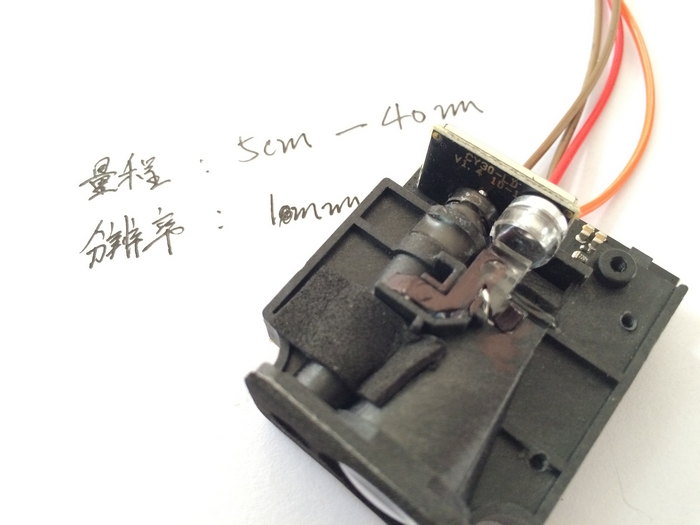

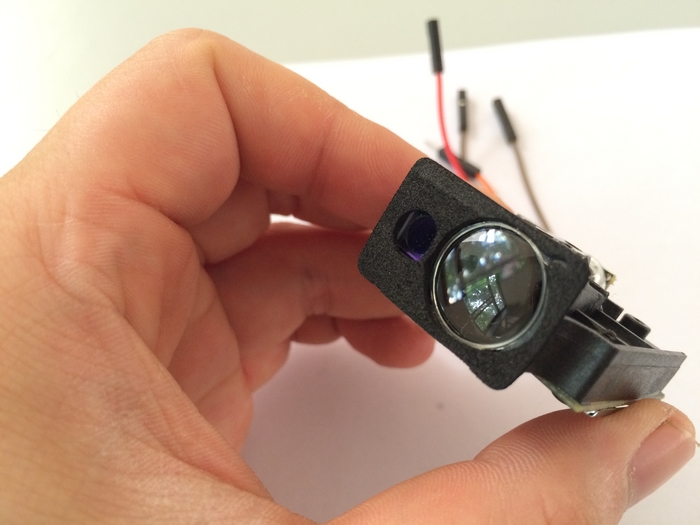

不過這個模塊的做工確實很渣渣,雙光路就是倆塑料導光片,
從壇子里看有拆的什么徠的激光測距儀,做工真是秒殺

---------------------------------------------------------------------------------------------
這個模塊賣家也除了提供一份指令表,什么也沒有,真是蛋疼,那怕是給個單片機例子呢
無奈了,既然是串口,那就上串口助手吧
然后我發現rxd會重復出現主機發來的指令,比較蛋疼,

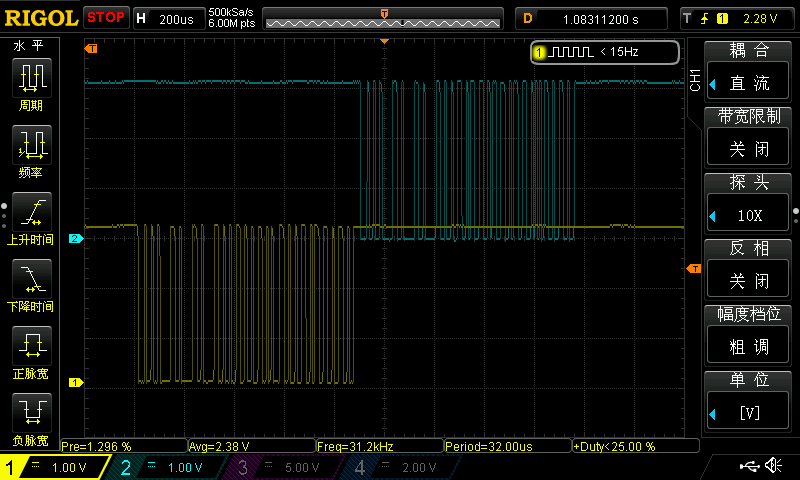

然后借助示波器查看數據出現的先后順序,才發現,原來是模塊是根據不同的指令返回應答
有的指令返回應答后還會重復一次指令表示收到(猜測的)
然后有的指令是直接返回一個應答就完了

然后把賣家給的指令表我又重新擴充了一下,并截取了一些數據,然后根據表現我給他定義了三個模式

模式1 打開激光瞄準后在測距 28字節數據包

$00023335&$0003260130&$00023335&$0006210000008613& 表示0.086米
模式2 單詞測量 28字節數據包
$00023335&$0006210000006390& 表示0.063米
模式3測100次 38*100字節的數據包
$001624999900000106000001180000004711& 表示0.04711米

這樣的話,內存占用很大, 單片機選用了 60s2,128的ram然后又1024的xdata區,
這個xdata之前是放置的5110液晶屏顯存(為了顯示4行12x12)的字符
其實控制這個模塊是很簡單的,往里面丟ascii就可以了,像什么呢?對就是gsm和gprs模塊
模塊有錯誤檢測功能,距離太近和收不到激光,賣家的文檔里有好多種錯誤代碼,但是實際上我只遇見了2種錯誤,
可能還要繼續玩玩才能知道
代碼已經全部上傳了

ID:229688 · 發表于 2017-9-5 16:06

本帖最后由 cpu51 于 2017-9-9 23:04 編輯

這個用了現成的測距模塊，自己只是完成與之通訊而已，既然開發，應該研究傳感部分，我論壇上傳了一個78買的成品測距儀，效果很不錯，1mm精度，我拆解了，有興趣可以看看，一起研究學習測距原理。樓主買的也是普通民用的模塊，260確實不值得買，太貴，唯一就是帶了通訊而已。

ID:85740 · 發表于 2015-7-15 16:08

哎呀,本版主加精華了,都不好意思了呢~~
資料肯定要共享出來大家一塊學習的
反正代碼寫的很爛,也不怕大家笑話,哈哈

ID:85764 · 發表于 2015-7-15 16:42

樓主太給力了，改天我也仿照一個。其他的東西都有，就差一個激光測距模塊了。先把你的代碼收藏了。謝謝哦，，這個模塊發射的激光是紅色的嗎？中間不能有任何遮擋才行吧..

ID:85740 · 發表于 2015-7-15 16:50

niujia 發表于 2015-7-15 16:42
樓主太給力了，改天我也仿照一個。其他的東西都有，就差一個激光測距模塊了。先把你的代碼收藏了。謝謝哦 ...

恩恩,代碼寫的爛,到時候優化完記得交流哈, 1 激光模塊是紅光的 620nm 1mw
2 測距中間不能有遮擋,最好不要穿過玻璃,透明液體等等
3 不要直射眼睛

ID:83782 · 發表于 2015-7-22 09:34

那個模塊要260塊啊……玩不起……

ID:89420 · 發表于 2015-9-5 19:00

太高深了,看不懂

ID:103786 · 發表于 2016-1-19 15:36

請問樓主，激光測距模塊價格是260嗎？在淘寶買的？我怎么沒找到，有一個560的，樓主發個鏈接撒。

ID:85740 · 發表于 2016-1-26 22:30

f291400 發表于 2016-1-19 15:36
請問樓主，激光測距模塊價格是260嗎？在淘寶買的？我怎么沒找到，有一個560的，樓主發個鏈接撒。

https://item.taobao.com/item.htm ... amp;id=520709847518

ID:104425 · 發表于 2016-3-24 14:11

測一次要多久？

ID:110839 · 發表于 2016-3-26 09:50

很不錯的資料，下來看看

ID:116519 · 發表于 2016-4-25 11:17

正在自己做

ID:116859 · 發表于 2016-4-26 17:09

樓主好，請問能發個單片機連線圖嗎？

ID:116859 · 發表于 2016-4-26 17:09

請上個單片機連線圖看看，謝謝

ID:127002 · 發表于 2016-6-16 15:49

樓主能上個單片機連線圖嘛。謝謝

ID:134878 · 發表于 2016-7-25 08:55

厲害厲害

ID:136263 · 發表于 2016-8-8 13:19

厲害~~~~~~~~

ID:136298 · 發表于 2016-8-8 18:30

樓主大人，把上位機給我一份行嗎？我買了個600的，看著和你那個一樣，我輸入指令，不起作用，所以我想用那個一鍵開啟的上位機試試，免得600塊買個壞的

ID:140944 · 發表于 2016-9-30 03:12

這個看上去不錯,頂下

ID:143278 · 發表于 2016-10-19 13:49

樓主，請問在arduino下可以用嗎？

ID:151013 · 發表于 2016-11-29 15:29

厲害，有教程嗎

ID:154626 · 發表于 2016-12-14 17:05

樓主，我積分不夠能發我一份資料嗎，1650258839@qq.com謝謝啦

ID:164055 · 發表于 2017-2-9 19:00

樓主，在哪買到的，能留個聯系方式嗎？

ID:167046 · 發表于 2017-2-28 09:54

樓主有電路圖嗎？還有這個單片機是什么型號的

ID:148052 · 發表于 2017-3-1 16:35

不錯呀，對反射界面的要求高嗎？

ID:170393 · 發表于 2017-3-13 18:40

畢業設計做這個的舉個手

ID:173909 · 發表于 2017-3-20 09:36

樓主真棒！我在做一個自動撿球機，通過激光測距來找球！謝謝你！

ID:143122 · 發表于 2017-3-24 13:49

學習學習

ID:191333 · 發表于 2017-4-19 18:57

214175492 發表于 2017-3-13 18:40
畢業設計做這個的舉個手

我也是，留個聯系方式吧

ID:185829 · 發表于 2017-4-20 15:29

很能琢磨，厲害！

ID:191836 · 發表于 2017-4-20 22:06

樓主還在不，我的畢設就是這個。

ID:191836 · 發表于 2017-4-20 22:27

214175492 發表于 2017-3-13 18:40
畢業設計做這個的舉個手

我是脈沖激光測距，不知道和這個差別大不大，

ID:191836 · 發表于 2017-4-20 22:28

孟德斯軍發表于 2017-4-19 18:57
我也是，留個聯系方式吧

我是脈沖激光測距，和這個差別大不大��？我qq：552426811

ID:195766 · 發表于 2017-5-2 21:07

正在做激光測距這個模塊，值得學習！

ID:176097 · 發表于 2017-5-7 15:05

214175492 發表于 2017-3-13 18:40
畢業設計做這個的舉個手

你做好了嗎

ID:197483 · 發表于 2017-5-8 11:12

請問樓主，如果做成激光多點發射，一點接收怎么實現啊？

ID:111256 · 發表于 2017-5-8 12:37

謝謝樓主整理的資料。

ID:117724 · 發表于 2017-5-28 18:21

謝謝樓主，剛好班主任找我做這個項目

ID:207153 · 發表于 2017-6-4 15:29

大神，求教，如果我想將三個激光測距儀模塊組合起來使用，也就是說三個發射器按不同的角度排列，這樣發射三個激光，接收三個距離；我能不能用一個開發板來同時讀取三個激光測距儀模塊返回的數值

ID:136743 · 發表于 2017-6-5 12:55

214175492 發表于 2017-3-13 18:40
畢業設計做這個的舉個手

我也做這個

ID:109053 · 發表于 2017-6-15 11:44

真會玩
