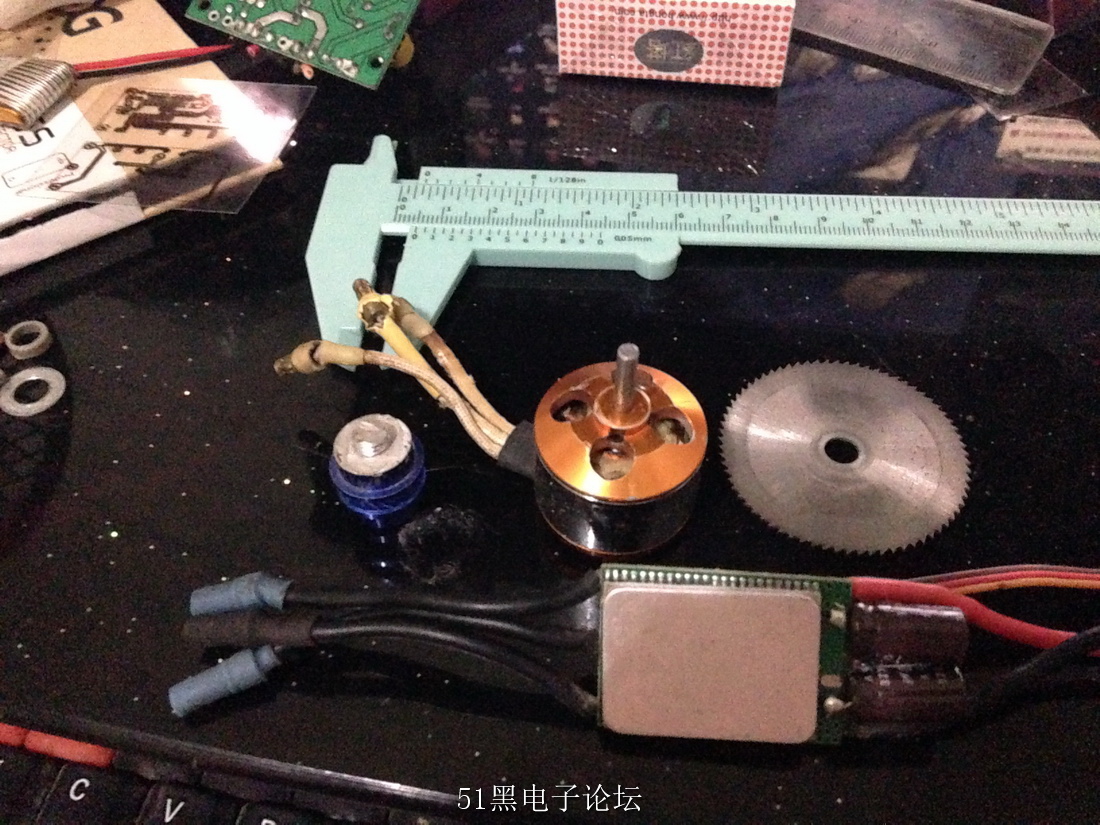

平常沒事喜歡搗鼓點電子小制作，切割大大小小的敷銅板就成了最大的難題，用刀費力還危險，用電磨加切割片粉塵滿世界飄，手沒穩住尺寸誤差巨大，想買把專門敷銅的鍘刀，上網一看好家伙，幾大千啊，不用時放著還占地方，等窮人能做的只有默默的關掉了瀏覽器。有沒有什么好辦法解決這個切割難題？經過幾天的冥思苦想終于想到個好辦法。馬上動手。翻出以前航模上換下來的淘汰設備
照片 001.jpg (1.34 MB, 下載次數: 298)
下載附件
2015-6-25 21:26 上傳

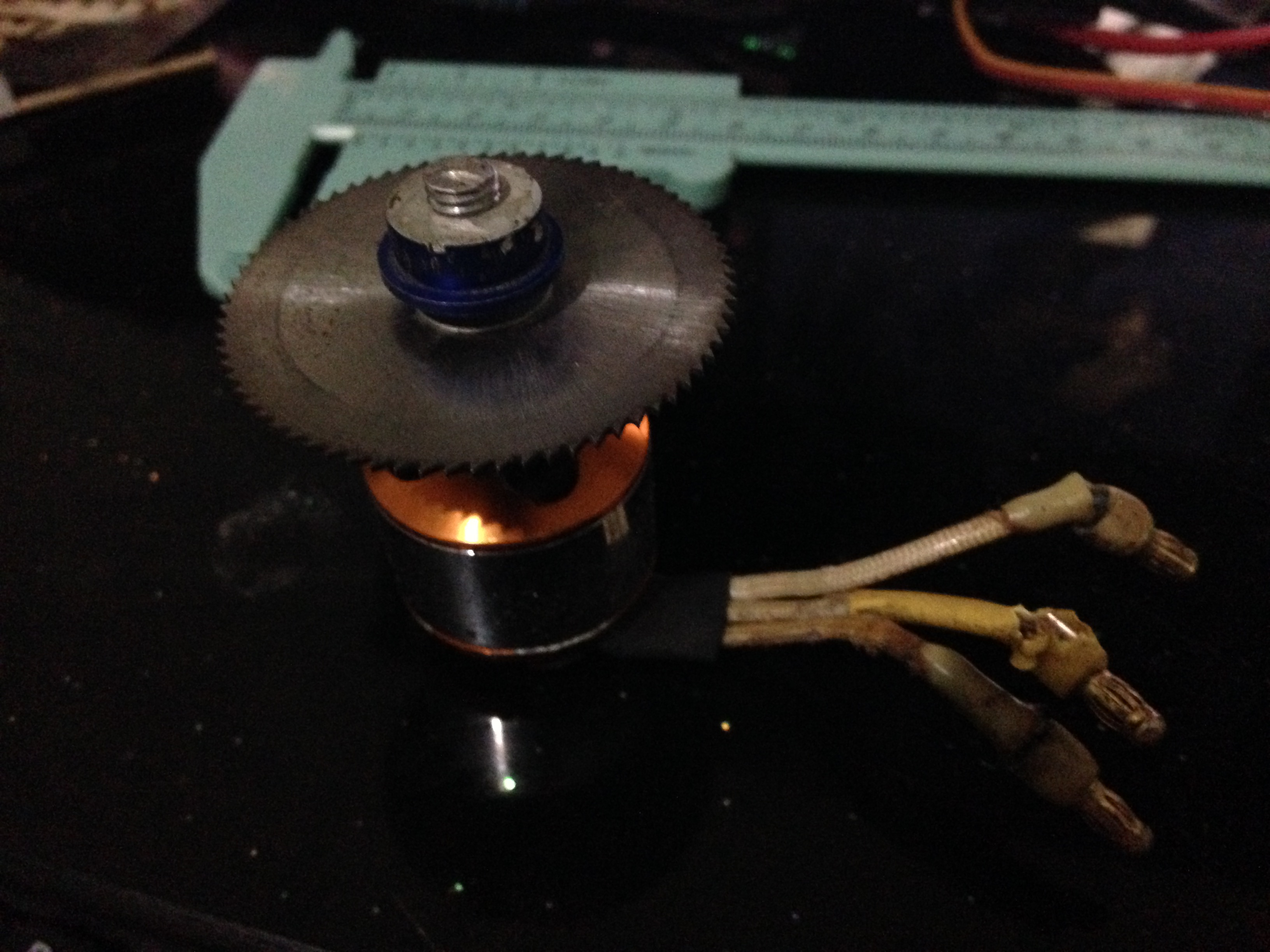

4MM漿夾裝這個鋸片完美的剛剛合適
照片 002.jpg (957.5 KB, 下載次數: 280)
下載附件
2015-6-25 21:27 上傳
照片 003.jpg (1.28 MB, 下載次數: 273)
下載附件
2015-6-25 21:27 上傳

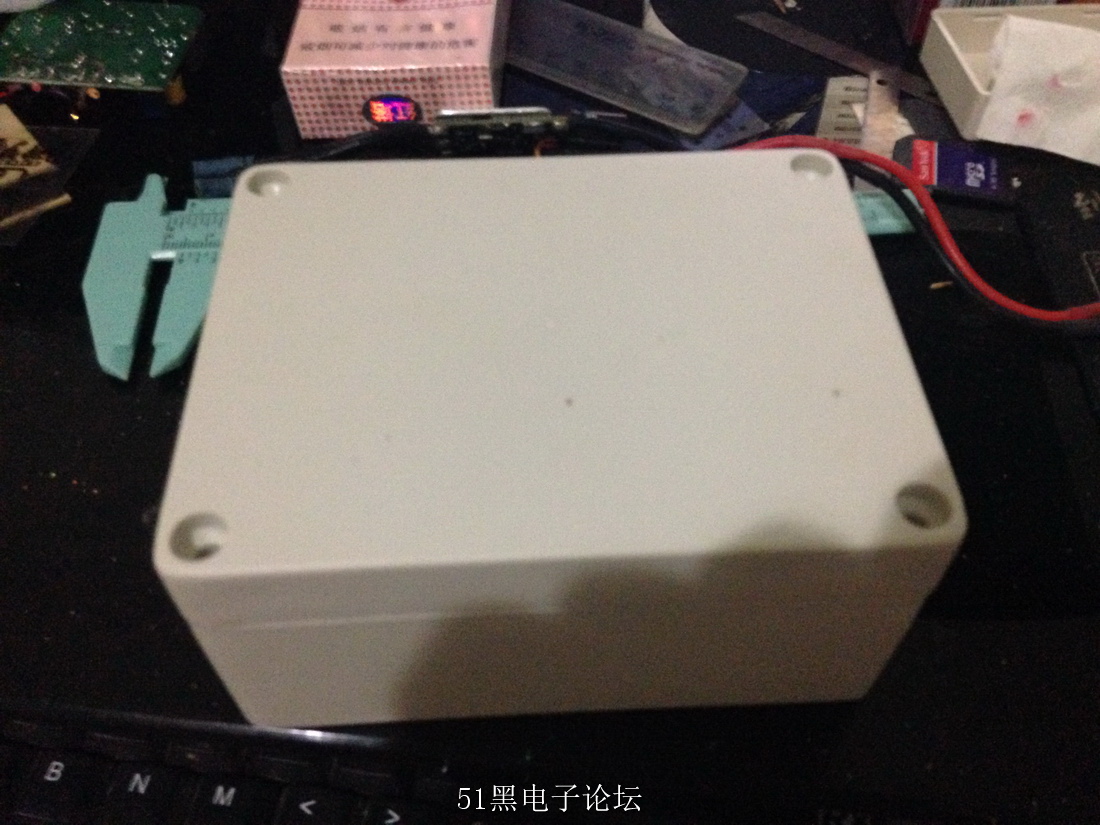

找來一個盒子，也剛剛合適，不占地方
照片 004.jpg (1.17 MB, 下載次數: 259)
下載附件
2015-6-25 21:27 上傳

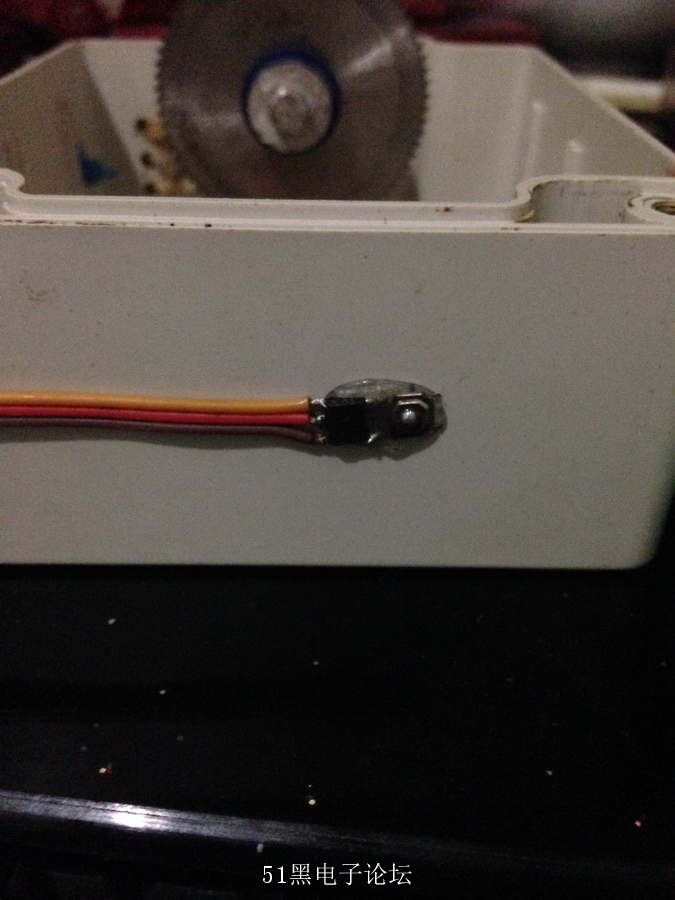

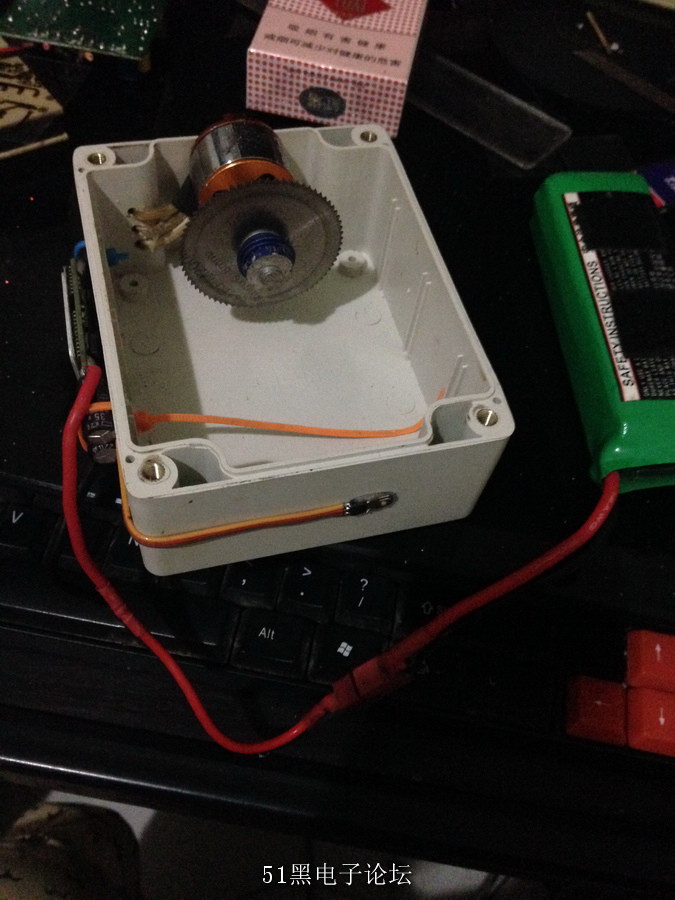

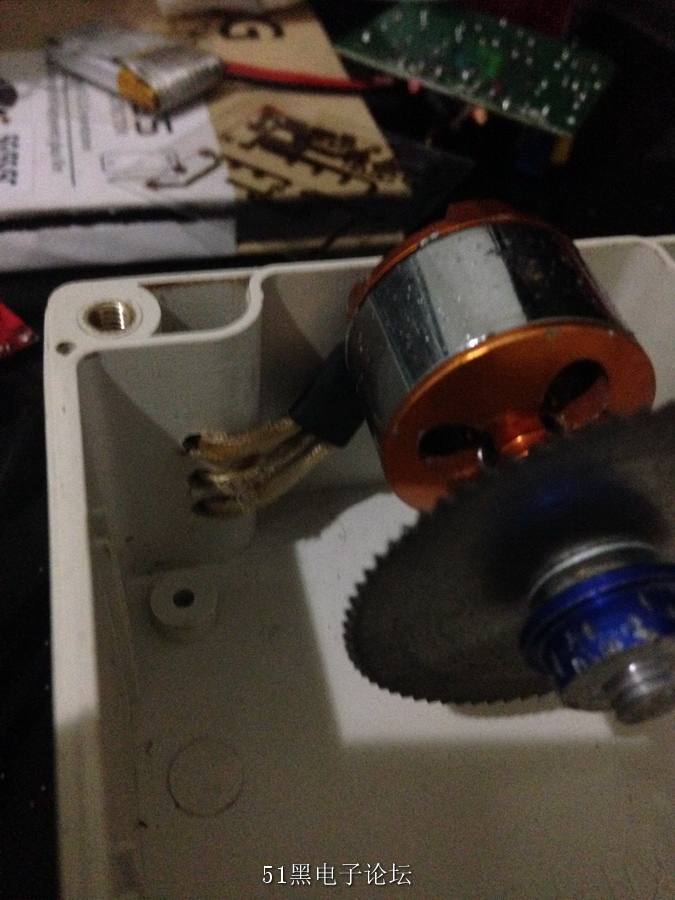

鉆孔，安裝
照片 005.jpg (1.2 MB, 下載次數: 273)
下載附件
2015-6-25 21:28 上傳
由于電調需要控制信號才能啟動，找遍平時搜集的垃圾
在一個學習型紅外插座上找到磨掉型號單片機一枚，
沒型號咋整？沒事兒，我們猜，經過對電路引腳的分析
還真把型號給猜出來了，并成功燒錄程序程序
照片 006.jpg (1.09 MB, 下載次數: 277)
下載附件
2015-6-25 21:28 上傳
電路就這樣就不上原理圖了，軟件亂寫的，大家將就看
///////////////////////////////////////////////////////////////////////
#include <reg51.h>
//--定義使用的IO口--//
sbit PWM=P3^4;
sbit aj=P3^0;
sbit d=P3^3;
unsigned char timer,a;
void delay10ms(void) //12M,1T
{
unsigned char a,b,c;
for(c=199;c>0;c--)
for(b=120;b>0;b--)
for(a=1;a>0;a--);
}
void delay150ms(void) //12M,1T
{
unsigned char a,b,c;
for(c=121;c>0;c--)
for(b=139;b>0;b--)
for(a=52;a>0;a--);
}
void main(void)
{ unsigned char i;
d=0;
TMOD = 0x01; //定時100US 12M系統時鐘
TH0 = 0xFF;
TL0 = 0x9c;
EA = 1;
ET0 = 1;
TR0 = 1;
if(aj==0) //上電 檢測按鍵是否按下
{a=20;while(!aj);} // 是：最大油門電調進入設置模式
else
{ a=10; } //否：最小油門等待啟動
while(1)
{
if(a==10)
{
if(aj==0)
{ delay10ms() ;
if(aj==0) //油門從低到高
{
for(i=0; i<5; i++ ) { a=a+2;
delay150ms() ;
}
while(!aj) ;
}
}
}
else
{
if(a==20)
{
if(aj==0)
{ delay10ms() ;
if(aj==0) //油門從高到低
{
for(i=0; i<5; i++ )
{ a=a-2;
delay150ms() ;
}
while(!aj) ;
}
}
}
}
}
}
void Time0(void) interrupt 1
{
TH0 = 0xff; //重新賦初值
TL0 = 0x9c;
if(timer>200) //PWM周期為200*100US
{timer=0;}
if(timer <a ) //改變a的值可以改變電機油門
{PWM=1;}
else
{PWM=0;}
timer++;
}
//////////////////////////////////////////////////////////////////

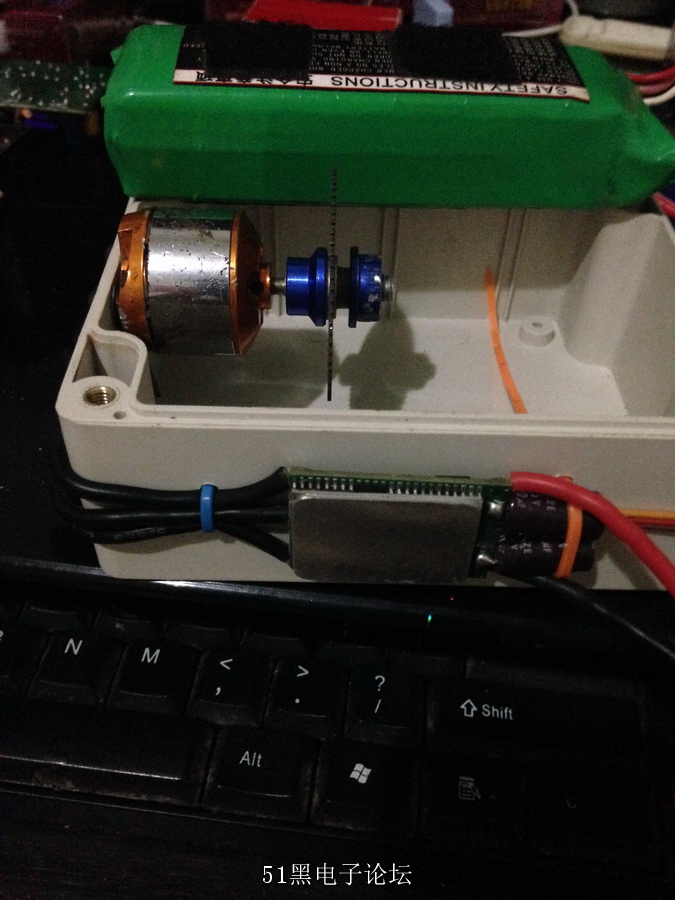

成品
照片 008.jpg (1.09 MB, 下載次數: 308)
下載附件
2015-6-25 21:28 上傳
照片 009.jpg (1.09 MB, 下載次數: 289)
下載附件
2015-6-25 21:27 上傳
照片 007.jpg (1.05 MB, 下載次數: 299)
下載附件
2015-6-25 21:28 上傳
上

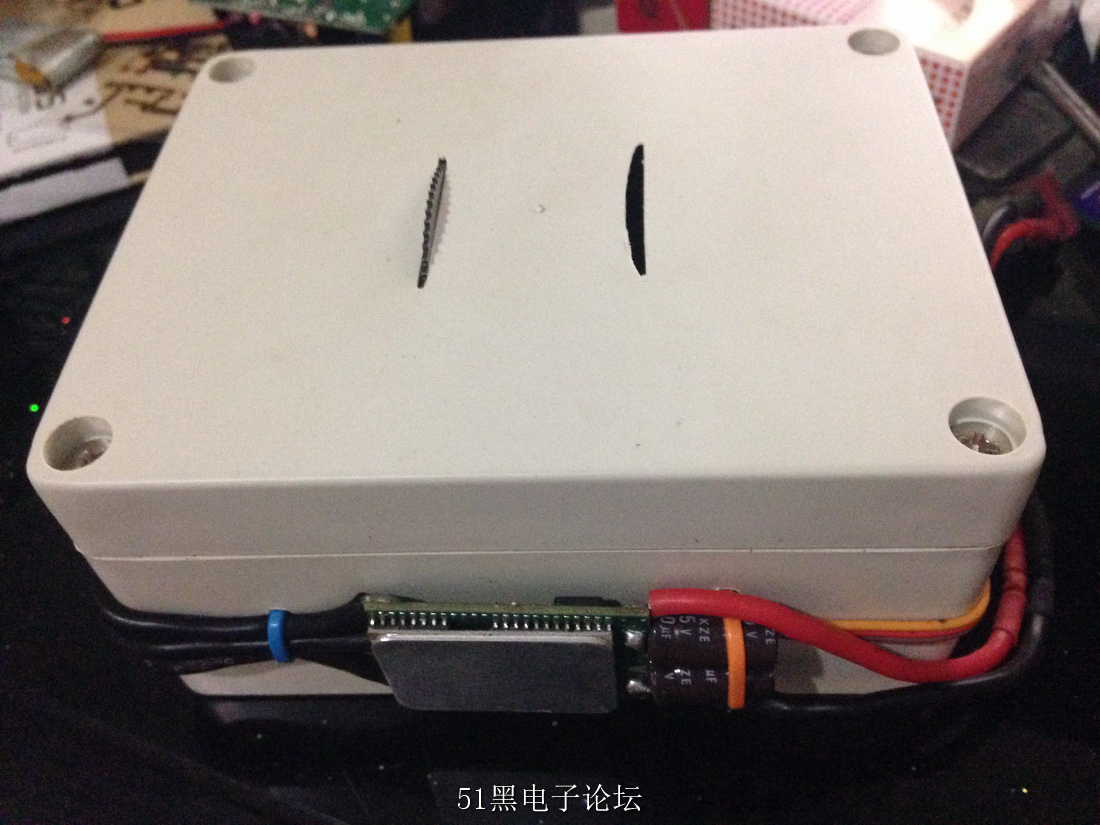

盒子蓋上，安全，鋸的時候粉塵收集到盒子里再也不滿世界飄了
加上有平臺扳子再也不會切斜了
