推挽變壓器雙線并繞做法教學視頻

[復制鏈接]
跳轉到指定樓層
樓主
ID:82781 發表于 2015-6-13 00:16 | 只看該作者 回帖獎勵 |倒序?yàn)g覽 |閱讀模式

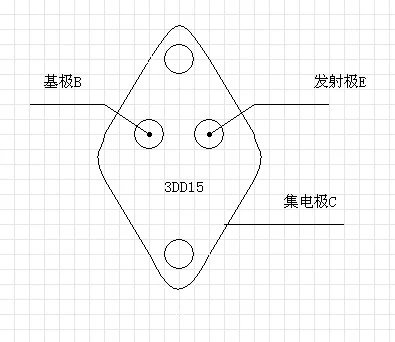

前天上傳了一個低頻機反饋線圈做法的視頻，反響良好，相信有好多朋友做機時得到了幫助，我也感到欣慰。但仍有不少朋友不明白什么叫做“雙線并繞法”，這玩意光靠文字或嘴巴要把它解說清楚是非常困難，昨晚在群里有人叫我“你最好拍一段視頻……”暈死！好像我應該盡這個義務。唉！幫人幫到底，就拍一段吧。以下是視頻鏈接：http://v.youku.com/v_show/id_XMTUzMDAzMjMy.html。 另外，還有部分朋友連3DD15都分不清腳位，我也只好再在這里畫一個圖，圖解一下金封功率管的管腳排列。



分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏1 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:1083996 發表于 2023-9-7 15:25 | 只看該作者
雙線并繞推挽；
兩根線在變壓器上一起繞線，到指定匝數后，把并聯兩根線的一根的頭和一根的尾焊接作為推挽變壓器的中心抽頭；其他兩個端做變壓器的兩個端；
雙線并繞目的是盡量保持內阻一直，感抗一致；
回復

使用道具 舉報

板凳
ID:870445 發表于 2023-9-9 19:58 | 只看該作者
低電壓還行，高電壓可不安全，幾十伏還行
回復

使用道具 舉報

地板
ID:325985 發表于 2023-9-9 23:23 | 只看該作者
現在高強度漆包線的絕緣強度用在音頻變壓器應該是沒問題的。
回復

使用道具 舉報

5#
ID:870445 發表于 2023-9-10 12:27 | 只看該作者
電子管輸出變壓器高壓你試試
回復

使用道具 舉報

6#
ID:325985 發表于 2023-9-12 02:11 | 只看該作者
xlhlydd 發表于 2023-9-10 12:27
電子管輸出變壓器高壓你試試

已經有人嘗試過了。
回復

使用道具 舉報

7#
ID:890642 發表于 2023-12-13 08:49 來自手機 | 只看該作者
xlhlydd 發表于 2023-9-10 12:27
電子管輸出變壓器高壓你試試

我用TIP35C做出了高質量的中頻逆變器，效果也同樣好
