5x7小點陣時鐘，使用了反并聯技術

[復制鏈接]
ID:78714 發表于 2015-5-3 00:26 | 顯示全部樓層 |閱讀模式
我的起亞智跑車上的時鐘被閹割了，車友一般都是買個成品小時鐘加裝。咱正在學習單片機就打算自己做一個。
由于安裝空間有限，選擇了橫放的4個5x7點陣，SOP28的STC-15F2K60S2MCU直接焊接在5x7LED的12個引腳上并直接驅動（跟杜洋老師學的）。
上圖：


4個5x7點陣之間使用漆包線連接。

程序剛有點眉目，目前顯示正常：
視頻地址：
http://pan.baidu.com/s/1o6OJmjS


視頻轉成GIF的效果較差，實際顯示很穩定的。
因為車里有GPS，所以沒有做設置按鍵，打算直接使用GPS授時（未完成）。
由于MCU的IO口數量有限，所以使用了LED反并聯驅動技術，4位5x7點陣僅使用了17個IO口。見下圖：

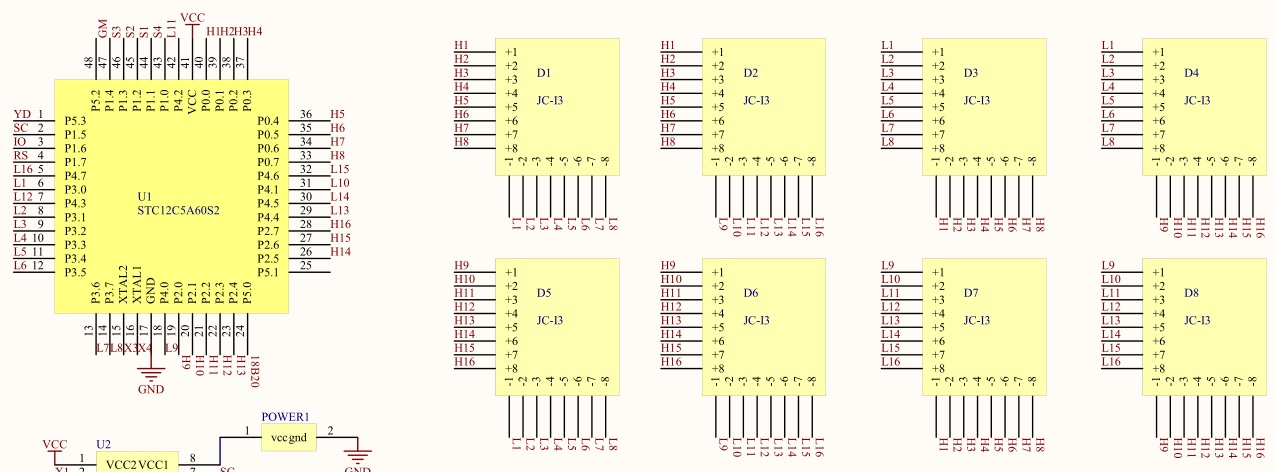

借用網上找的mini3216電路圖說一下原理：


該電路使用48腳MCU STC12C5A60S2 直接驅動3216點陣，如果用傳統方法直接驅動至少要用48個IO口。
圖中可看出左邊4塊與右邊4塊LED模塊是完全的反并聯，這樣只需使用16+16=32個IO口。
再看一下STC 手冊中IO口模式設置：


程序借鑒了杜洋兄特色的LED逐點驅動理念。
1/   上電初始化時將相應IO口的PxM0置1，
2/   關閉顯示段落中將相應IO口的PxM1置1，也就是將相應IO口全部設置為開漏輸出。再將相應IO口置1（高電平）。
此時IO口等效電路如下圖：

相當于是高阻狀態。
當我們要點亮某一個點時，以上圖D1模塊的1行1列點及列共陰為例，發命令：H1端口PxM1=0，L1=0，此時H1端口模式被設置為推挽并高電平輸出，L1端口為開漏的低電平。D1模塊的1行1列點得到正向電壓并發光，D3模塊的1行1列點得到反向電壓，不發光。
延時一段時間后，關閉顯示。
再以上圖D3模塊的1行1列點為例，它是與D1模塊的1行1列反并聯的，發命令：L1端口PxM1=0，H1=0，此時L1端口模式被設置為推挽并高電平輸出，H1端口為開漏的低電平。D3模塊的1行1列點得到正向電壓并發光，D1模塊的1行1列點得到反向電壓，不發光。
延時一段時間后，關閉顯示。
由此可以看出，LED的反并聯驅動充分利用了LED的單向導通發光的特性。假設每一個發光點是一個白熾燈泡的話，這個方法就不行了。
目前俺還在研究GPS授時，程序里沒有設置時間的功能，僅供參考。下載：http://pan.baidu.com/s/1hq6E97I

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的積分獎勵！

查看全部評分

回復

使用道具 舉報

ID:1 發表于 2015-5-4 03:44 | 顯示全部樓層
  1. /*********************************************************************************************
  2. 出品： DoYoung Studio
  3. 程序名： 　　 數碼管驅動程序
  4. 編寫時間：　　2011年8月16日
  5. 硬件支持：　　STC12C4052AD
  6. 接口說明：　　點掃描
  7. 修改日志：　　
  8. 　　NO.1-
  9. /*********************************************************************************************
  10. 說明：

  12. /*********************************************************************************************/
  13. #include <STC15F2K60S2.H>

  15. /**********************************************************************************************/
  16. //“程序開發調試設置項”
  17. #define LI                        1         //設置LED顯示的亮度（值域：1~9）
  18. #define DELAY                10         //設置每一個點顯示的時間長度（1~20）
  19. /**********************************************************************************************/
  20. sbit        LED_1        =P2^3; //設置LED點陣屏連接的I/O口
  21. sbit        LED_2        =P2^5; //設置LED點陣屏連接的I/O口
  22. sbit        LED_3        =P3^7; //設置LED點陣屏連接的I/O口
  23. sbit        LED_4        =P1^4; //設置LED點陣屏連接的I/O口
  24. sbit        LED_5        =P5^4; //設置LED點陣屏連接的I/O口
  25. sbit        LED_6        =P2^7; //設置LED點陣屏連接的I/O口
  26. sbit        LED_7        =P2^4; //設置LED點陣屏連接的I/O口
  27. sbit        LED_8        =P2^2;
  28. sbit        LED_9        =P2^0;
  29. sbit        LED_10        =P1^1;
  30. sbit        LED_11        =P3^3;
  31. sbit        LED_12        =P3^5;
  32. sbit        LED_13        =P1^6;
  33. sbit        LED_14        =P2^1;
  34. sbit        LED_15        =P1^2;
  35. sbit        LED_16        =P1^0;
  36. sbit        LED_17        =P2^6;

  38. #define P1M0SET                0x57 //設置I/O口工作方式//01010111
  39. #define P2M0SET                0xff //設置I/O口工作方式//11111111
  40. #define P3M0SET                0xa8 //設置I/O口工作方式//10101000
  41. #define P5M0SET                0x10 //設置I/O口工作方式//00010000

  43. //sbit        KEY                =P3^2; //按鍵1

  45. bit PD;//秒點顯示標志
  46. unsigned char MENU;//菜單切換標志位
  47. data unsigned char TIME_HH,TIME_MM,TIME_SS;//設置時、分、秒存放區
  48. data unsigned char hs  = 0; // 軟計數器,對10ms時基信號累加到0.5s
  49. data unsigned char cou  = 0; // 軟計數器,對10ms時基信號累加到1s
  50. data unsigned char bn;//掃描映射全局變量
  51. data unsigned char PWM;//顯示亮度

  53. /**********************************************************************************************/
  54. unsigned char code NUM[]={//顯示數字字樣
  55. 0X1F,0X11,0X1F,//0
  56. 0x12,0x1F,0x10,//1
  57. 0x1D,0x15,0x17,//2
  58. 0x15,0x15,0x1F,//3
  59. 0x07,0x04,0x1F,//4
  60. 0x17,0x15,0x1D,//5
  61. 0x1F,0x15,0x1D,//6
  62. 0x01,0x01,0x1F,//7
  63. 0x1F,0x15,0x1F,//8
  64. 0x17,0x15,0x1F,//9
  65. 0x02,0x1C,0x14,//C
  66. 0x0E,0x10,0x0E,//V
  67. };
  68. /**********************************************************************************************/
  69. unsigned char code Week[]={//顯示星期字樣
  70. 0x00,0x04,0x04,0x04,0x04,0x04,0x00,//一
  71. 0x00,0x0A,0x0A,0x0A,0x0A,0x0A,0x00,//二
  72. 0x00,0x10,0x15,0x15,0x15,0x10,0x00,//三
  73. 0x1F,0x11,0x17,0x11,0x17,0x11,0x1F,//四
  74. 0x00,0x10,0x15,0x1F,0x15,0x1D,0x10,//五
  75. 0x00,0x12,0x0A,0x03,0x0A,0x12,0x00,//六
  76. 0x00,0x1F,0x15,0x15,0x15,0x15,0x1F,//日
  77. };
  78. /*********************************************************************************************/
  79. void delay (unsigned int a){ // 用于點掃描的延時
  80.         unsigned int i;
  81.         while( a-- != 0){
  82.                 for(i = 0; i < DELAY; i++);
  83.         }
  84. }
  85. /*********************************************************************************************/
  86. void dis_off (void){//全關
  87.         P1M1 = 0x57;         //P1置為開漏 01010111
  88.         P2M1 = 0xff;        //P2置為開漏 11111111
  89.         P3M1 = 0xa8;        //P3置為開漏 10101000
  90.         P5M1 = 0x10;        //P5置為開漏 00010000
  91.         P1 = 0x57;                //P1置1
  92.         P2 = 0xff;                //P2置1
  93.         P3 = 0xa8;                //P3置1
  94.         P5 = 0x10;                //P5置1
  95.         delay(10-PWM);
  96. }
  97. /*********************************************************************************************/
  98. void displayHH1 (unsigned char d){ //第1列橫向顯示程序
  99.         unsigned char i;
  100.         i = d & 0x01;
  101.         if(i == 0x01){P2M1 = 0xef;LED_1 = 0;delay(PWM);dis_off();}//11101111
  102.         i = d & 0x02;
  103.         if(i == 0x02){P2M1 = 0xfb;LED_1 = 0;delay(PWM);dis_off();}//11111011
  104.         i = d & 0x04;
  105.         if(i == 0x04){P2M1 = 0xfe;LED_1 = 0;delay(PWM);dis_off();}//11111110
  106.         i = d & 0x08;
  107.         if(i == 0x08){P1M1 = 0x55;LED_1 = 0;delay(PWM);dis_off();}//01010101
  108.         i = d & 0x10;
  109.         if(i == 0x10){P3M1 = 0xa0;LED_1 = 0;delay(PWM);dis_off();}//10100000
  110. }
  111. /*********************************************************************************************/
  112. void displayHH2 (unsigned char d){ //第2列橫向顯示程序 10111100
  113.         unsigned char i;
  114.         i = d & 0x01;
  115.         if(i == 0x01){P2M1 = 0xef;LED_2 = 0;delay(PWM);dis_off();}//11101111
  116.         i = d & 0x02;
  117.         if(i == 0x02){P2M1 = 0xfb;LED_2 = 0;delay(PWM);dis_off();}//11111011
  118.         i = d & 0x04;
  119.         if(i == 0x04){P2M1 = 0xfe;LED_2 = 0;delay(PWM);dis_off();}//11111110
  120.         i = d & 0x08;
  121.         if(i == 0x08){P1M1 = 0x55;LED_2 = 0;delay(PWM);dis_off();}//01010101
  122.         i = d & 0x10;
  123.         if(i == 0x10){P3M1 = 0xa0;LED_2 = 0;delay(PWM);dis_off();}//10100000
  124. }
  125. /*********************************************************************************************/
  126. void displayHH3 (unsigned char d){ //第3列橫向顯示程序 11011100
  127.         unsigned char i;
  128.         i = d & 0x01;
  129.         if(i == 0x01){P2M1 = 0xef;LED_3 = 0;delay(PWM);dis_off();}//11101111
  130.         i = d & 0x02;
  131.         if(i == 0x02){P2M1 = 0xfb;LED_3 = 0;delay(PWM);dis_off();}//11111011
  132.         i = d & 0x04;
  133.         if(i == 0x04){P2M1 = 0xfe;LED_3 = 0;delay(PWM);dis_off();}//11111110
  134.         i = d & 0x08;
  135.         if(i == 0x08){P1M1 = 0x55;LED_3 = 0;delay(PWM);dis_off();}//01010101
  136.         i = d & 0x10;
  137.         if(i == 0x10){P3M1 = 0xa0;LED_3 = 0;delay(PWM);dis_off();}//10100000
  138. }
  139. /*********************************************************************************************/
  140. void displayHH4 (unsigned char d){ //第4列橫向顯示程序 11101100
  141.         unsigned char i;
  142.         i = d & 0x01;
  143.         if(i == 0x01){P2M1 = 0xef;LED_4 = 0;delay(PWM);dis_off();}//11101111
  144.         i = d & 0x02;
  145.         if(i == 0x02){P2M1 = 0xfb;LED_4 = 0;delay(PWM);dis_off();}//11111011
  146.         i = d & 0x04;
  147.         if(i == 0x04){P2M1 = 0xfe;LED_4 = 0;delay(PWM);dis_off();}//11111110
  148.         i = d & 0x08;
  149.         if(i == 0x08){P1M1 = 0x55;LED_4 = 0;delay(PWM);dis_off();}//01010101
  150.         i = d & 0x10;
  151.         if(i == 0x10){P3M1 = 0xa0;LED_4 = 0;delay(PWM);dis_off();}//10100000
  152. }
  153. /*********************************************************************************************/
  154. void displayHH5 (unsigned char d){ //第5列橫向顯示程序 11110100
  155.         unsigned char i;
  156.         i = d & 0x01;
  157.         if(i == 0x01){P2M1 = 0xef;LED_5 = 0;delay(PWM);dis_off();}//11101111
  158.         i = d & 0x02;
  159.         if(i == 0x02){P2M1 = 0xfb;LED_5 = 0;delay(PWM);dis_off();}//11111011
  160.         i = d & 0x04;
  161.         if(i == 0x04){P2M1 = 0xfe;LED_5 = 0;delay(PWM);dis_off();}//11111110
  162.         i = d & 0x08;
  163.         if(i == 0x08){P1M1 = 0x55;LED_5 = 0;delay(PWM);dis_off();}//01010101
  164.         i = d & 0x10;
  165.         if(i == 0x10){P3M1 = 0xa0;LED_5 = 0;delay(PWM);dis_off();}//10100000
  166. }
  167. /*********************************************************************************************/
  168. void displayHH6 (unsigned char d){ //第6列橫向顯示程序 11111000
  169.         unsigned char i;
  170.         i = d & 0x01;
  171.         if(i == 0x01){P2M1 = 0xef;LED_6 = 0;delay(PWM);dis_off();}//11101111
  172.         i = d & 0x02;
  173.         if(i == 0x02){P2M1 = 0xfb;LED_6 = 0;delay(PWM);dis_off();}//11111011
  174.         i = d & 0x04;
  175.         if(i == 0x04){P2M1 = 0xfe;LED_6 = 0;delay(PWM);dis_off();}//11111110
  176.         i = d & 0x08;
  177.         if(i == 0x08){P1M1 = 0x55;LED_6 = 0;delay(PWM);dis_off();}//01010101
  178.         i = d & 0x10;
  179.         if(i == 0x10){P3M1 = 0xa0;LED_6 = 0;delay(PWM);dis_off();}//10100000
  180. }
  181. /*********************************************************************************************/
  182. void displayHH7 (unsigned char d){ //第7列橫向顯示程序 11111000
  183.         unsigned char i;
  184.         i = d & 0x01;
  185.         if(i == 0x01){P1M1 = 0x17;LED_1 = 0;delay(PWM);dis_off();}//00010111
  186.         i = d & 0x02;
  187.         if(i == 0x02){P2M1 = 0xfd;LED_1 = 0;delay(PWM);dis_off();}//11111101
  188.         i = d & 0x04;
  189.         if(i == 0x04){P1M1 = 0x53;LED_1 = 0;delay(PWM);dis_off();}//01010011
  190.         i = d & 0x08;
  191.         if(i == 0x08){P1M1 = 0x56;LED_1 = 0;delay(PWM);dis_off();}//01010110
  192.         i = d & 0x10;
  193.         if(i == 0x10){P2M1 = 0xbf;LED_1 = 0;delay(PWM);dis_off();}//10111111
  194. }
  195. /*********************************************************************************************/
  196. void displayHH8 (unsigned char d){ //第8列橫向顯示程序 11111000
  197.         unsigned char i;
  198.         i = d & 0x01;
  199.         if(i == 0x01){P1M1 = 0x17;LED_2 = 0;delay(PWM);dis_off();}//00010111
  200.         i = d & 0x02;
  201.         if(i == 0x02){P2M1 = 0xfd;LED_2 = 0;delay(PWM);dis_off();}//11111101
  202.         i = d & 0x04;
  203.         if(i == 0x04){P1M1 = 0x53;LED_2 = 0;delay(PWM);dis_off();}//01010011
  204.         i = d & 0x08;
  205.         if(i == 0x08){P1M1 = 0x56;LED_2 = 0;delay(PWM);dis_off();}//01010110
  206.         i = d & 0x10;
  207.         if(i == 0x10){P2M1 = 0xbf;LED_2 = 0;delay(PWM);dis_off();}//10111111
  208. }
  209. /*********************************************************************************************/
  210. void displayHH9 (unsigned char d){ //第9列橫向顯示程序 11111000
  211.         unsigned char i;
  212.         i = d & 0x01;
  213.         if(i == 0x01){P1M1 = 0x17;LED_3 = 0;delay(PWM);dis_off();}//00010111
  214.         i = d & 0x02;
  215.         if(i == 0x02){P2M1 = 0xfd;LED_3 = 0;delay(PWM);dis_off();}//11111101
  216.         i = d & 0x04;
  217.         if(i == 0x04){P1M1 = 0x53;LED_3 = 0;delay(PWM);dis_off();}//01010011
  218.         i = d & 0x08;
  219.         if(i == 0x08){P1M1 = 0x56;LED_3 = 0;delay(PWM);dis_off();}//01010110
  220.         i = d & 0x10;
  221.         if(i == 0x10){P2M1 = 0xbf;LED_3 = 0;delay(PWM);dis_off();}//10111111
  222. }
  223. /*********************************************************************************************/
  224. void displayHH10 (unsigned char d){ //第10列橫向顯示程序 11111000
  225.         unsigned char i;
  226.         i = d & 0x01;
  227.         if(i == 0x01){P1M1 = 0x17;LED_4 = 0;delay(PWM);dis_off();}//00010111
  228.         i = d & 0x02;
  229.         if(i == 0x02){P2M1 = 0xfd;LED_4 = 0;delay(PWM);dis_off();}//11111101
  230.         i = d & 0x04;
  231.         if(i == 0x04){P1M1 = 0x53;LED_4 = 0;delay(PWM);dis_off();}//01010011
  232.         i = d & 0x08;
  233.         if(i == 0x08){P1M1 = 0x56;LED_4 = 0;delay(PWM);dis_off();}//01010110
  234.         i = d & 0x10;
  235.         if(i == 0x10){P2M1 = 0xbf;LED_4 = 0;delay(PWM);dis_off();}//10111111
  236. }
  237. /*********************************************************************************************/
  238. void displayHH11 (unsigned char d){ //第11列橫向顯示程序 11111000
  239.         unsigned char i;
  240.         i = d & 0x01;
  241.         if(i == 0x01){P1M1 = 0x17;LED_5 = 0;delay(PWM);dis_off();}//00010111
  242.         i = d & 0x02;
  243.         if(i == 0x02){P2M1 = 0xfd;LED_5 = 0;delay(PWM);dis_off();}//11111101
  244.         i = d & 0x04;
  245.         if(i == 0x04){P1M1 = 0x53;LED_5 = 0;delay(PWM);dis_off();}//01010011
  246.         i = d & 0x08;
  247.         if(i == 0x08){P1M1 = 0x56;LED_5 = 0;delay(PWM);dis_off();}//01010110
  248.         i = d & 0x10;
  249.         if(i == 0x10){P2M1 = 0xbf;LED_5 = 0;delay(PWM);dis_off();}//10111111
  250. }
  251. /*********************************************************************************************/
  252. void displayHH12 (unsigned char d){ //第12列橫向顯示程序 11111000
  253.         unsigned char i;
  254.         i = d & 0x01;
  255.         if(i == 0x01){P1M1 = 0x17;LED_6 = 0;delay(PWM);dis_off();}//00010111
  256.         i = d & 0x02;
  257.         if(i == 0x02){P2M1 = 0xfd;LED_6 = 0;delay(PWM);dis_off();}//11111101
  258.         i = d & 0x04;
  259.         if(i == 0x04){P1M1 = 0x53;LED_6 = 0;delay(PWM);dis_off();}//01010011
  260.         i = d & 0x08;
  261.         if(i == 0x08){P1M1 = 0x56;LED_6 = 0;delay(PWM);dis_off();}//01010110
  262.         i = d & 0x10;
  263.         if(i == 0x10){P2M1 = 0xbf;LED_6 = 0;delay(PWM);dis_off();}//10111111
  264. }
  265. /*********************************************************************************************/
  266. void displayHH13 (unsigned char d){ //第13列橫向顯示程序 11111000
  267.         unsigned char i;
  268.         i = d & 0x01;
  269.         if(i == 0x01){P2M1 = 0x7f;LED_11 = 0;delay(PWM);dis_off();}//01111111
  270.         i = d & 0x02;
  271.         if(i == 0x02){P2M1 = 0xef;LED_11 = 0;delay(PWM);dis_off();}//11101111
  272.         i = d & 0x04;
  273.         if(i == 0x04){P2M1 = 0xfb;LED_11 = 0;delay(PWM);dis_off();}//11111011
  274.         i = d & 0x08;
  275.         if(i == 0x08){P2M1 = 0xfe;LED_11 = 0;delay(PWM);dis_off();}//11111110
  276.         i = d & 0x10;
  277.         if(i == 0x10){P1M1 = 0x55;LED_11 = 0;delay(PWM);dis_off();}//01010101
  278. }
  279. /*********************************************************************************************/
  280. void displayHH14 (unsigned char d){ //第14列橫向顯示程序 11111000
  281.         unsigned char i;
  282.         i = d & 0x01;
  283.         if(i == 0x01){P2M1 = 0x7f;LED_12 = 0;delay(PWM);dis_off();}//01111111
  284.         i = d & 0x02;
  285.         if(i == 0x02){P2M1 = 0xef;LED_12 = 0;delay(PWM);dis_off();}//11101111
  286.         i = d & 0x04;
  287.         if(i == 0x04){P2M1 = 0xfb;LED_12 = 0;delay(PWM);dis_off();}//11111011
  288.         i = d & 0x08;
  289.         if(i == 0x08){P2M1 = 0xfe;LED_12 = 0;delay(PWM);dis_off();}//11111110
  290.         i = d & 0x10;
  291.         if(i == 0x10){P1M1 = 0x55;LED_12 = 0;delay(PWM);dis_off();}//01010101
  292. }
  293. /*********************************************************************************************/
  294. void displayHH15 (unsigned char d){ //第15列橫向顯示程序 11111000
  295.         unsigned char i;
  296.         i = d & 0x01;
  297.         if(i == 0x01){P2M1 = 0x7f;LED_13 = 0;delay(PWM);dis_off();}//01111111
  298.         i = d & 0x02;
  299.         if(i == 0x02){P2M1 = 0xef;LED_13 = 0;delay(PWM);dis_off();}//11101111
  300.         i = d & 0x04;
  301.         if(i == 0x04){P2M1 = 0xfb;LED_13 = 0;delay(PWM);dis_off();}//11111011
  302.         i = d & 0x08;
  303.         if(i == 0x08){P2M1 = 0xfe;LED_13 = 0;delay(PWM);dis_off();}//11111110
  304.         i = d & 0x10;
  305.         if(i == 0x10){P1M1 = 0x55;LED_13 = 0;delay(PWM);dis_off();}//01010101
  306. }
  307. /*********************************************************************************************/
  308. void displayHH16 (unsigned char d){ //第16列橫向顯示程序 11111000
  309.         unsigned char i;
  310.         i = d & 0x01;
  311.         if(i == 0x01){P2M1 = 0x7f;LED_14 = 0;delay(PWM);dis_off();}//01111111
  312.         i = d & 0x02;
  313.         if(i == 0x02){P2M1 = 0xef;LED_14 = 0;delay(PWM);dis_off();}//11101111
  314.         i = d & 0x04;
  315.         if(i == 0x04){P2M1 = 0xfb;LED_14 = 0;delay(PWM);dis_off();}//11111011
  316.         i = d & 0x08;
  317.         if(i == 0x08){P2M1 = 0xfe;LED_14 = 0;delay(PWM);dis_off();}//11111110
  318.         i = d & 0x10;
  319.         if(i == 0x10){P1M1 = 0x55;LED_14 = 0;delay(PWM);dis_off();}//01010101
  320. }
  321. /*********************************************************************************************/
  322. void displayHH17 (unsigned char d){ //第17列橫向顯示程序 11111000
  323.         unsigned char i;
  324.         i = d & 0x01;
  325.         if(i == 0x01){P2M1 = 0x7f;LED_15 = 0;delay(PWM);dis_off();}//01111111
  326.         i = d & 0x02;
  327.         if(i == 0x02){P2M1 = 0xef;LED_15 = 0;delay(PWM);dis_off();}//11101111
  328.         i = d & 0x04;
  329.         if(i == 0x04){P2M1 = 0xfb;LED_15 = 0;delay(PWM);dis_off();}//11111011
  330.         i = d & 0x08;
  331.         if(i == 0x08){P2M1 = 0xfe;LED_15 = 0;delay(PWM);dis_off();}//11111110
  332.         i = d & 0x10;
  333.         if(i == 0x10){P1M1 = 0x55;LED_15 = 0;delay(PWM);dis_off();}//01010101
  334. }
  335. /*********************************************************************************************/
  336. void displayHH18 (unsigned char d){ //第18列橫向顯示程序 11111000
  337.         unsigned char i;
  338.         i = d & 0x01;
  339.         if(i == 0x01){P2M1 = 0x7f;LED_16 = 0;delay(PWM);dis_off();}//01111111
  340.         i = d & 0x02;
  341.         if(i == 0x02){P2M1 = 0xef;LED_16 = 0;delay(PWM);dis_off();}//11101111
  342.         i = d & 0x04;
  343.         if(i == 0x04){P2M1 = 0xfb;LED_16 = 0;delay(PWM);dis_off();}//11111011
  344.         i = d & 0x08;
  345.         if(i == 0x08){P2M1 = 0xfe;LED_16 = 0;delay(PWM);dis_off();}//11111110
  346.         i = d & 0x10;
  347.         if(i == 0x10){P1M1 = 0x55;LED_16 = 0;delay(PWM);dis_off();}//01010101
  348. }
  349. /*********************************************************************************************/
  350. void displayHH19 (unsigned char d){ //第19列橫向顯示程序 11111000 （符號）
  351.         unsigned char i;
  352.         i = d & 0x01;
  353.         if(i == 0x01){P2M1 = 0x7f;LED_17 = 0;delay(PWM);dis_off();}//11101111
  354.         i = d & 0x02;
  355.         if(i == 0x02){P2M1 = 0xef;LED_17 = 0;delay(PWM);dis_off();}//11111011
  356. }
  357. /*********************************************************************************************/
  358. void displayHH20 (unsigned char d){ //第20列橫向顯示程序 11111000
  359.         unsigned char i;
  360.         i = d & 0x01;
  361.         if(i == 0x01){P2M1 = 0xf7;LED_11 = 0;delay(PWM);dis_off();}//11110111
  362.         i = d & 0x02;
  363.         if(i == 0x02){P2M1 = 0xdf;LED_11 = 0;delay(PWM);dis_off();}//11011111
  364.         i = d & 0x04;
  365.         if(i == 0x04){P3M1 = 0x28;LED_11 = 0;delay(PWM);dis_off();}//00101000
  366.         i = d & 0x08;
  367.         if(i == 0x08){P1M1 = 0x47;LED_11 = 0;delay(PWM);dis_off();}//01000111
  368.         i = d & 0x10;
  369.         if(i == 0x10){P5M1 = 0x00;LED_11 = 0;delay(PWM);dis_off();}//00000000
  370. }
  371. /*********************************************************************************************/
  372. void displayHH21 (unsigned char d){ //第21列橫向顯示程序 11111000
  373.         unsigned char i;
  374.         i = d & 0x01;
  375.         if(i == 0x01){P2M1 = 0xf7;LED_12 = 0;delay(PWM);dis_off();}//11110111
  376.         i = d & 0x02;
  377.         if(i == 0x02){P2M1 = 0xdf;LED_12 = 0;delay(PWM);dis_off();}//11011111
  378.         i = d & 0x04;
  379.         if(i == 0x04){P3M1 = 0x28;LED_12 = 0;delay(PWM);dis_off();}//00101000
  380.         i = d & 0x08;
  381.         if(i == 0x08){P1M1 = 0x47;LED_12 = 0;delay(PWM);dis_off();}//01000111
  382.         i = d & 0x10;
  383.         if(i == 0x10){P5M1 = 0x00;LED_12 = 0;delay(PWM);dis_off();}//00000000
  384. }
  385. /*********************************************************************************************/
  386. void displayHH22 (unsigned char d){ //第22列橫向顯示程序 11111000
  387.         unsigned char i;
  388.         i = d & 0x01;
  389.         if(i == 0x01){P2M1 = 0xf7;LED_13 = 0;delay(PWM);dis_off();}//11110111
  390.         i = d & 0x02;
  391.         if(i == 0x02){P2M1 = 0xdf;LED_13 = 0;delay(PWM);dis_off();}//11011111
  392.         i = d & 0x04;
  393.         if(i == 0x04){P3M1 = 0x28;LED_13 = 0;delay(PWM);dis_off();}//00101000
  394.         i = d & 0x08;
  395.         if(i == 0x08){P1M1 = 0x47;LED_13 = 0;delay(PWM);dis_off();}//01000111
  396.         i = d & 0x10;
  397.         if(i == 0x10){P5M1 = 0x00;LED_13 = 0;delay(PWM);dis_off();}//00000000
  398. }
  399. /*********************************************************************************************/
  400. void displayHH23 (unsigned char d){ //第23列橫向顯示程序 11111000
  401.         unsigned char i;
  402.         i = d & 0x01;
  403.         if(i == 0x01){P2M1 = 0xf7;LED_14 = 0;delay(PWM);dis_off();}//11110111
  404.         i = d & 0x02;
  405.         if(i == 0x02){P2M1 = 0xdf;LED_14 = 0;delay(PWM);dis_off();}//11011111
  406.         i = d & 0x04;
  407.         if(i == 0x04){P3M1 = 0x28;LED_14 = 0;delay(PWM);dis_off();}//00101000
  408.         i = d & 0x08;
  409.         if(i == 0x08){P1M1 = 0x47;LED_14 = 0;delay(PWM);dis_off();}//01000111
  410.         i = d & 0x10;
  411.         if(i == 0x10){P5M1 = 0x00;LED_14 = 0;delay(PWM);dis_off();}//00000000
  412. }
  413. /*********************************************************************************************/
  414. void displayHH24 (unsigned char d){ //第24列橫向顯示程序 11111000
  415.         unsigned char i;
  416.         i = d & 0x01;
  417.         if(i == 0x01){P2M1 = 0xf7;LED_15 = 0;delay(PWM);dis_off();}//11110111
  418.         i = d & 0x02;
  419.         if(i == 0x02){P2M1 = 0xdf;LED_15 = 0;delay(PWM);dis_off();}//11011111
  420.         i = d & 0x04;
  421.         if(i == 0x04){P3M1 = 0x28;LED_15 = 0;delay(PWM);dis_off();}//00101000
  422.         i = d & 0x08;
  423.         if(i == 0x08){P1M1 = 0x47;LED_15 = 0;delay(PWM);dis_off();}//01000111
  424.         i = d & 0x10;
  425.         if(i == 0x10){P5M1 = 0x00;LED_15 = 0;delay(PWM);dis_off();}//00000000
  426. }
  427. /*********************************************************************************************/
  428. void displayHH25 (unsigned char d){ //第25列橫向顯示程序 11111000
  429.         unsigned char i;
  430.         i = d & 0x01;
  431.         if(i == 0x01){P2M1 = 0xf7;LED_16 = 0;delay(PWM);dis_off();}//11110111
  432.         i = d & 0x02;
  433.         if(i == 0x02){P2M1 = 0xdf;LED_16 = 0;delay(PWM);dis_off();}//11011111
  434.         i = d & 0x04;
  435.         if(i == 0x04){P3M1 = 0x28;LED_16 = 0;delay(PWM);dis_off();}//00101000
  436.         i = d & 0x08;
  437.         if(i == 0x08){P1M1 = 0x47;LED_16 = 0;delay(PWM);dis_off();}//01000111
  438.         i = d & 0x10;
  439.         if(i == 0x10){P5M1 = 0x00;LED_16 = 0;delay(PWM);dis_off();}//00000000
  440. }
  441. /*********************************************************************************************/
  442. void displayHH26 (unsigned char d){ //第26列橫向顯示程序 11111000
  443.         unsigned char i;
  444.         i = d & 0x01;
  445.         if(i == 0x01){P2M1 = 0xf7;LED_17 = 0;delay(PWM);dis_off();}//11110111
  446.         i = d & 0x02;
  447.         if(i == 0x02){P2M1 = 0xdf;LED_17 = 0;delay(PWM);dis_off();}//11011111
  448.         i = d & 0x04;
  449.         if(i == 0x04){P3M1 = 0x28;LED_17 = 0;delay(PWM);dis_off();}//00101000
  450.         i = d & 0x08;
  451.         if(i == 0x08){P1M1 = 0x47;LED_17 = 0;delay(PWM);dis_off();}//01000111
  452.         i = d & 0x10;
  453.         if(i == 0x10){P5M1 = 0x00;LED_17 = 0;delay(PWM);dis_off();}//00000000
  454. }
  455. /*********************************************************************************************/
  456. void displayHH27 (unsigned char d){ //第27列橫向顯示程序 11111000 (冒號)
  457.         unsigned char i;
  458.         i = d & 0x08;
  459.         if(i == 0x08){P2M1 = 0xfe;LED_17 = 0;delay(PWM);dis_off();}//11111110
  460.         i = d & 0x10;
  461.         if(i == 0x10){P1M1 = 0x55;LED_17 = 0;delay(PWM);dis_off();}//01010101
  462. }
  463. /*********************************************************************************************/
  464. void diplay_data (unsigned char l,unsigned char d){
  465.                 switch (l){//顯示的列位置
  466.                                 case 1://
  467.                                         displayHH1(d); //將顯示數據送入
  468.                                         break;//
  469.                                 case 2://
  470.                                         displayHH2(d); //將顯示數據送入
  471.                                         break;//
  472.                                 case 3://
  473.                                         displayHH3(d); //將顯示數據送入
  474.                                         break;//
  475.                                 case 4://
  476.                                         displayHH4(d); //將顯示數據送入
  477.                                         break;//
  478.                                 case 5://
  479.                                         displayHH5(d); //將顯示數據送入
  480.                                         break;//
  481.                                 case 6://
  482.                                         displayHH6(d); //將顯示數據送入
  483.                                         break;//
  484.                                 case 7://
  485.                                         displayHH7(d); //將顯示數據送入
  486.                                         break;//
  487.                                 case 8://
  488.                                         displayHH8(d); //將顯示數據送入
  489.                                         break;//
  490.                                 case 9://
  491.                                         displayHH9(d); //將顯示數據送入
  492.                                         break;//
  493.                                 case 10://
  494.                                         displayHH10(d); //將顯示數據送入
  495.                                         break;//
  496.                                 case 11://
  497.                                         displayHH11(d); //將顯示數據送入
  498.                                         break;//
  499.                                 case 12://
  500.                                         displayHH12(d); //將顯示數據送入
  501.                                         break;//
  502.                                 case 13://
  503.                                         displayHH13(d); //將顯示數據送入
  504.                                         break;//
  505.                                 case 14://
  506.                                         displayHH14(d); //將顯示數據送入
  507.                                         break;//
  508.                                 case 15://
  509.                                         displayHH15(d); //將顯示數據送入
  510.                                         break;//
  511.                                 case 16://
  512.                                         displayHH16(d); //將顯示數據送入
  513.                                         break;//
  514.                                 case 17://
  515.                                         displayHH17(d); //將顯示數據送入
  516.                                         break;//
  517.                                 case 18://
  518.                                         displayHH18(d); //將顯示數據送入
  519.                                         break;//
  520.                                 case 19://
  521.                                         displayHH19(d); //將顯示數據送入
  522.                                         break;//
  523.                                 case 20://
  524.                                         displayHH20(d); //將顯示數據送入
  525.                                         break;//
  526.                                 case 21://
  527.                                         displayHH21(d); //將顯示數據送入
  528.                                         break;//
  529.                                 case 22://
  530.                                         displayHH22(d); //將顯示數據送入
  531.                                         break;//
  532.                                 case 23://
  533.                                         displayHH23(d); //將顯示數據送入
  534.                                         break;//
  535.                                 case 24://
  536.                                         displayHH24(d); //將顯示數據送入
  537.                                         break;//
  538.                                 case 25://
  539.                                         displayHH25(d); //將顯示數據送入
  540.                                         break;//
  541.                                 case 26://
  542.                                         displayHH26(d); //將顯示數據送入
  543.                                         break;//
  544.                                 case 27://
  545.                                         displayHH27(d); //將顯示數據送入
  546.                                         break;//
  547.                 }
  548. }
  549. /*********************************************************************************************/
  550. void init (void){ //上電初始化
  551.         P1M0 = P1M0SET;
  552.         P2M0 = P2M0SET;
  553.         P3M0 = P3M0SET;
  554.         P5M0 = P5M0SET;
  555.         dis_off();
  556.         PWM = LI;
  557.         TMOD = 0x01;         // 定時/計數器0,1工作于方式1
  558.     TH0 = 0x4c;          // 預置產生50ms時基信號
  559.     TL0 = 0x00;
  560.     EA = 1;              // 開總中斷
  561.     ET0 = 1;             // 定時/計數器0允許中斷
  562.     TR0 = 1;             // 開閉定時/計數器0
  563. }
  564. /*********************************************************************************************/
  565. void main (void){ //主程序
  566.         unsigned char l;
  567.         init();
  568.         while (1){
  569.                 if (TIME_HH/10==0){
  570.                 for(l=1;l<4;l++)
  571.                         diplay_data (l,0);
  572.                 }else{
  573.                 for(l=1;l<4;l++)
  574.                         diplay_data (l,NUM[TIME_HH/10*3+l-1]);}//*3是字形寬度+列數變量-列數
  575.                 for(l=4;l<7;l++)
  576.                         diplay_data (l,NUM[TIME_HH%10*3+l-4]);
  577.                         if(PD){
  578.                         }else{
  579.                                 diplay_data (27,0x18);}
  580.                 for(l=7;l<10;l++)
  581.                         diplay_data (l,NUM[TIME_MM/10*3+l-7]);
  582.                 for(l=10;l<13;l++)
  583.                         diplay_data (l,NUM[TIME_MM%10*3+l-10]);
  584.                 for(l=13;l<16;l++)
  585.                         diplay_data (l,NUM[TIME_SS/10*3+l-13]);
  586.                 for(l=16;l<19;l++)
  587.                         diplay_data (l,NUM[TIME_SS%10*3+l-16]);
  588.                 for(l=20;l<27;l++)
  589.                         diplay_data (l,Week[(6-1)*7+l-20]);
  590. }}
  591. /**********************************************************************************************/
  592. void tiem0(void) interrupt 1{   // T/C0中斷服務程序(產生50ms時基信號)
  593.     cou++;                      // 軟計數器加1
  594.     if(cou > 19){                 // 計數值到50(0.5s)
  595.         cou = 0;               // 軟計數器清零
  596.                 PD =~ PD;                                //秒點閃爍
  597.                 hs++;
  598.         if(hs > 1){                 // 計數值到2(1s)
  599.                 hs = 0;                                                // 半秒計數器清零
  600.                 TIME_SS++;                 // 秒計數器加1(進位10ms*100=1s)
  601.         if(TIME_SS > 59){          // 秒計數值到60
  602.
  603.             TIME_SS = 0;           // 秒計數器清零
  604.             TIME_MM++;             // 分計數器加1(進位60s=1m)
  605.             if(TIME_MM > 59){      // 分計數到60
  606.                 TIME_MM = 0;       // 分計數器清零
  607.                 TIME_HH++;         // 時計數器加1(進位60m=1h)
  608.                 if(TIME_HH > 23){  // 時計數到23
  609.                     TIME_HH = 0;   // 時計數器清零
  610.                                 }
  611.                                 }
  612.             }
  613.         }
  614.     }
  615.     TH0 = 0x4c;                // 重置定時常數
  616. //    TL0 = 0xb0;
  617. }
復制代碼


回復

使用道具 舉報

ID:78714 發表于 2015-8-24 18:52 | 顯示全部樓層


試著貼一下視頻
回復

使用道具 舉報

您需要登錄后才可以回帖 登錄 | 立即注冊

本版積分規則

手機版|小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
主站蜘蛛池模板： 久久精品国产久精国产 | 国产精品久久久久久久久久久免费看 | 国产成人精品综合 | 国产日韩欧美在线 | 国产一区二区三区久久久久久久久 | 美女国产一区 | 久久一 | 国产精品免费大片 | 欧美精品久久久 | 伊人狠狠操 | 91九色视频 | 久久久久久国产精品免费免费男同 | 中文日韩字幕 | 精品国产一区二区久久 | 成人在线视频网 | 久久黄色网 | 日本精品裸体写真集在线观看 | 午夜精品久久久久久久久久久久 | 欧美另类视频在线 | 精品国产一区二区三区久久 | 免费一级做a爰片久久毛片潮喷 | av在线免费观看网站 | 中文字幕在线观看www | 粉嫩一区二区三区性色av | 一区二区三区四区av | av中文字幕在线 | 日韩免费看视频 | 91亚洲精| 久久久久久久一区二区 | www.国产精 | 欧美亚洲一区二区三区 | 91视频91| 国产不卡一区 | 精品久久久久一区二区国产 | 中国一级特黄真人毛片 | 天天天堂| 国产色 | 国产精品一区二区三 | 激情综合五月天 | 99免费视频| 国产乱精品一区二区三区 |
