Altium Designer下logo的設計

ID:76944 · 發表于 2015-5-2 14:55

      （1）如何生成PCB Logo
      生成PCB Logo的順序如下，首先打開DXP-Run Script，如下：

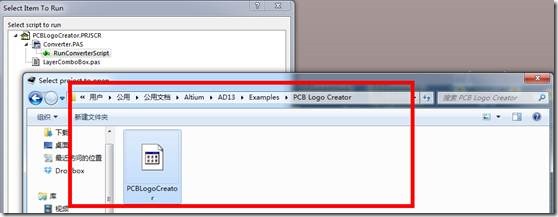

找到PCBLogoCreater腳本，如下所示：

雙擊RunConvertScript或者選擇RunConvertScript再點OK，進入Logo選擇界面，如下：

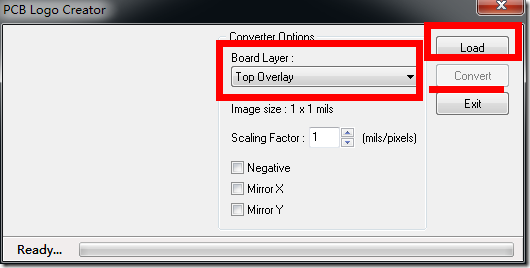

在Board Layer中選擇目標層，這里我選擇了Top Overlay，選擇Load，找到目標圖像（必須是BMP，同時黑白雙色，否則后果自負），如下所示：

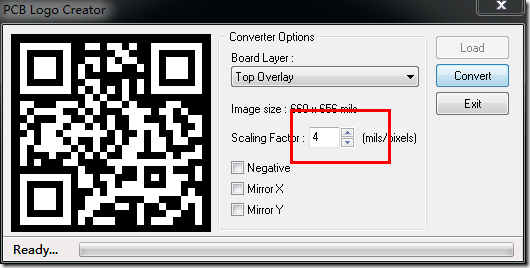

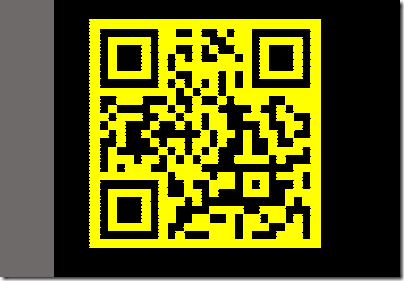

選擇像素比例，這里我選擇了4，相當于縮放了4倍，此時點擊Covert，幾S鐘后在PCB中生成Logo，如下所示：

      （2）如何得到二維碼

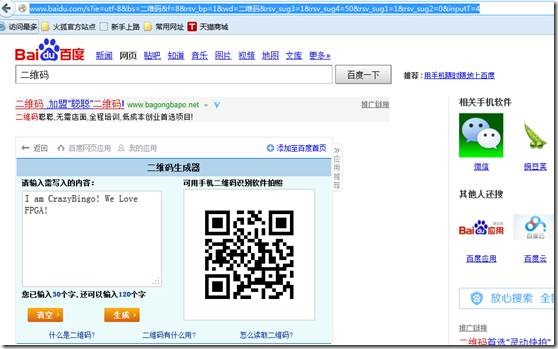

      方法不要太多，直接百度“二維碼”找到應用。。。。如下，我是這樣搞的：
      http://www.baidu.com/s?ie=utf-8&bs=%E4%BA%8C%E7%BB%B4%E7%A0%81&f=8&rsv_bp=1&wd=%E4%BA%8C%E7%BB%B4%E7%A0%81&rsv_sug3=1&rsv_sug4=50&rsv_sug1=1&rsv_sug2=0&inputT=4

      上圖中的二維碼就是我們的源！！！！！蛋疼的你可以掃一掃，，。。
      （3）二維碼BMP處理
      當然廢話少說，很重要的一個問題不知道您是否已經察覺到。。上圖中的二維碼與一般的二維碼不大一樣。。。。就是我已經做了反色。。為什么要做反色的原因，直接打印到PCB上，由于底層的原因，如下的情況，掃描不到（強烈建議您試一試，我1群友的敗筆）：

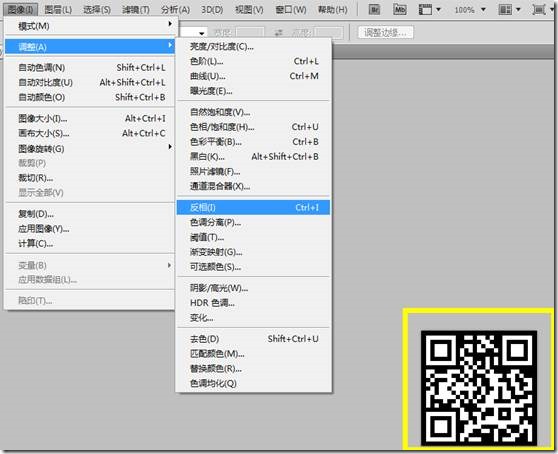

由于二維碼有效部分為黑色，而直接得到的二維碼打印到PCB上后，由于絲印為白色，而PCB為綠色，色差相反了。。為了解決這個問題。。。。在圖像編輯軟件，或者PS中設置圖片為反相，如下：

      當然反相后的二維碼不可能掃描出來，如果打印到PCB上，那就不一樣了。。。。
      努力往下點，看大圖。。。。。
      （4）Logo的移植

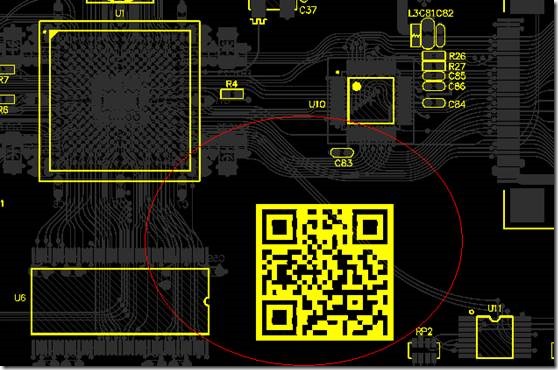

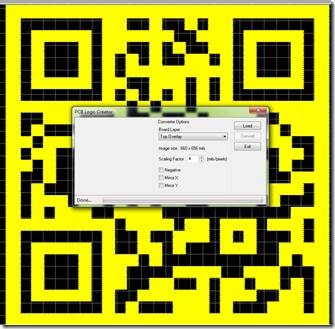

前面在已經Convert了反相的二維碼Logo，直接復制、粘貼到目標PCB中，如下圖所示：

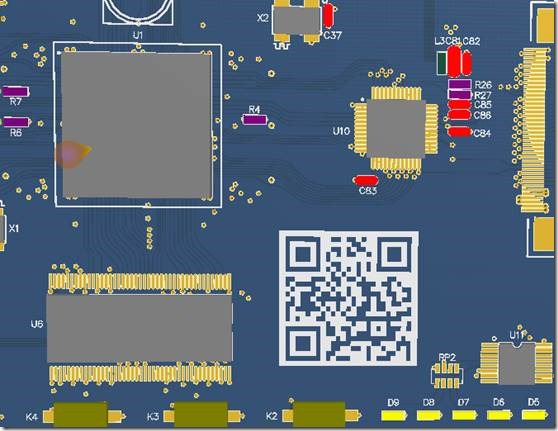

此時你就可以掃描到這個二維碼了。。。。。。由于色差，黃色相當于白色，而黑色還是黑色。。、。當然這并不是最終結果。。。不如看3D視圖，如下所示：

      改天把板子投出去。。、。下次再給更靚的圖思密達。。。。
      重在嘗試。。。。。just Try try try！！！！！！！！！搞定二維碼哈哈


      當然在bmp導入時可以設置反向，而不用處理圖片。也可以把圖片放到Word里，再復制出來，粘貼到PCB中，俺一直這么干。。。。
