圖解貼片元件焊接教程

ID:75263 · 發表于 2015-4-19 22:59

1、

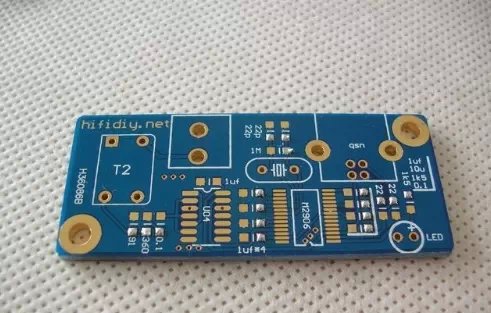

首先來張全部焊接一個點的PCB圖

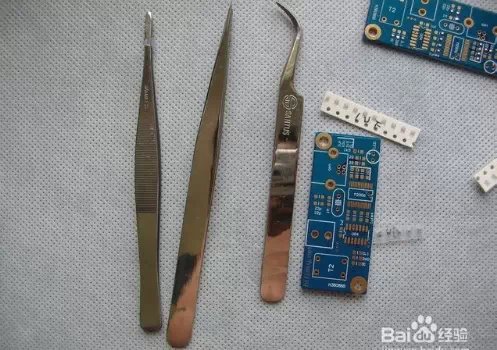

2、當然這是焊接貼片的必須工具

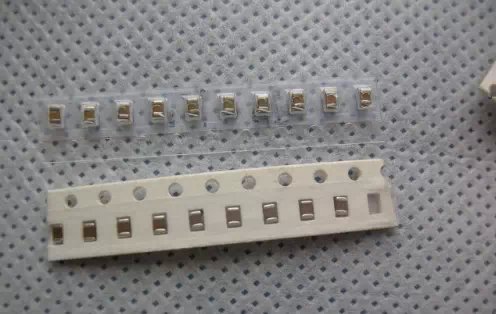

3、這個是準備焊接的東東(暈倒,稍不小心會不見)

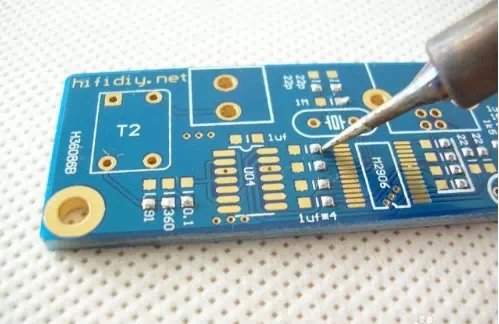

4、先用鐵加熱焊點

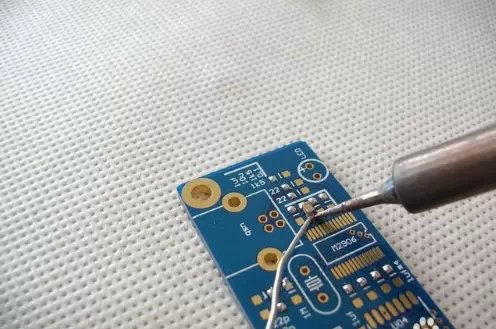

5、然后夾個貼片馬上過去，等貼片固定后焊接另外一邊!

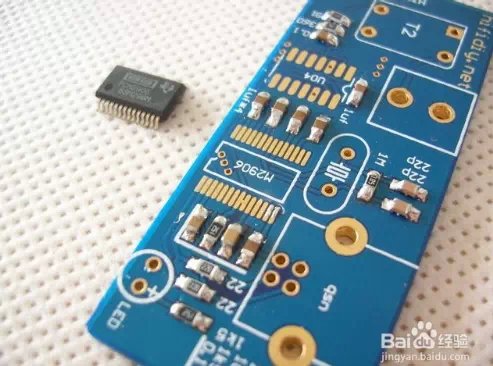

6、焊接IC了，先在PCB上固定貼片IC的一個腳

7、然后大規模全部堆滿腳!成了這個樣子

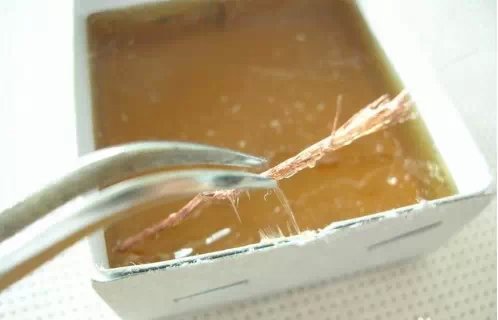

8、然后找跟細銅絲和松香象拉絲蘋果

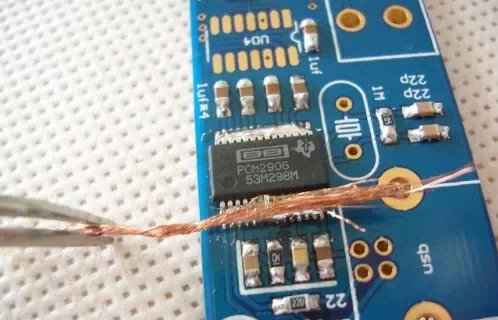

9、放到IC腳上!用銅絲吸錫

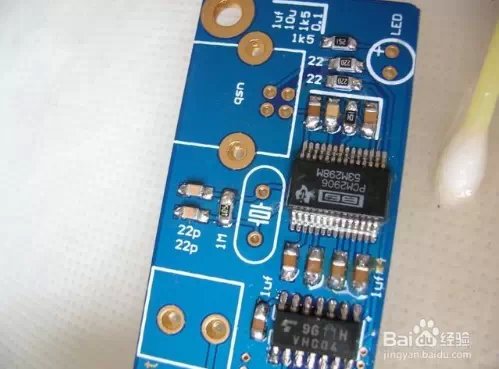

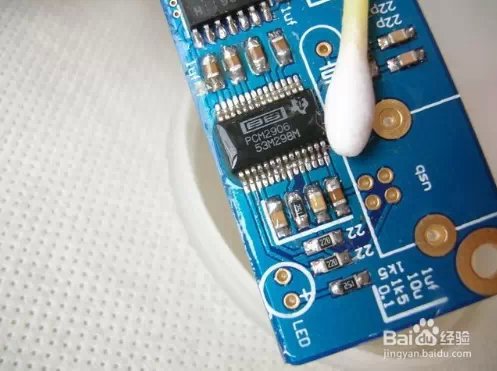

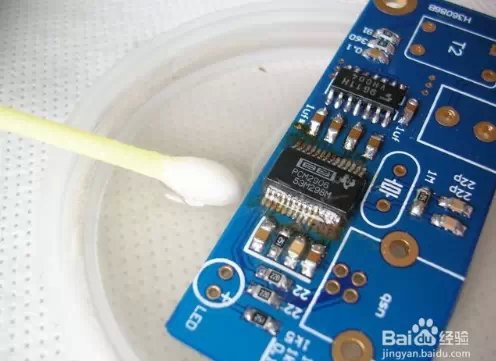

10、最后用酒精清洗（用棉簽）

12、你會發現松香很塊就會融化而不見!

13、做點結尾工作

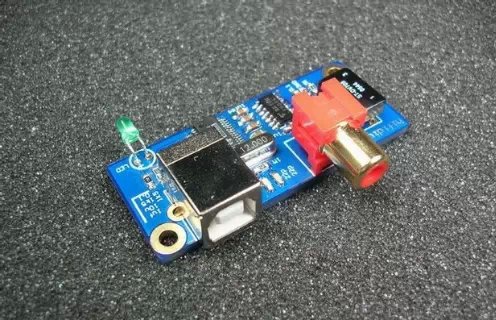

14、完成的樣子

總結：焊接的時候務必要小心別傷到自己了,還有灰塵這些需要注意，延長東東的壽命。細心的你肯定能完成的。

ID:77023 · 發表于 2015-4-21 19:13

學習了

ID:253767 · 發表于 2020-5-14 07:16

謝謝分享!!!

ID:162514 · 發表于 2020-5-14 15:10

竟然是吸焊的，還要浸松香！

ID:612392 · 發表于 2020-5-25 18:30

直接用錫膏不方便嗎？

ID:744351 · 發表于 2020-5-26 14:57

直接寬口烙鐵拉不就是了
