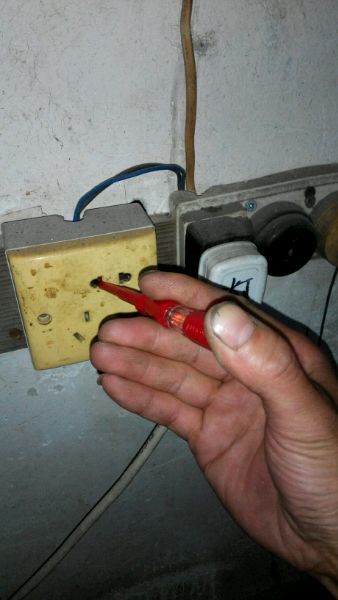

驗電筆的工作原理是：當測試帶電體時，測試者用手觸及驗電筆后端的金屬掛鉤或金屬片，此時驗電筆端、氖泡、電阻、人體和大地形成回路。當被測物體帶電時，電流便通過回路，使氖泡起輝；如果氖泡不亮，則剖明該物體不帶電。測試者即便穿上絕緣鞋或站在絕緣物上，也可認為形成了回路，因?yàn)榻^緣物的漏電和人體取大地之間的電容電流足以使氖泡起輝。只需帶電體取大地之間存在必然的電位差（凡是在60伏以上），驗電筆就會發出輝光。若是交流電，氖泡兩極發光；若是直流電，則只有一極發光。實際上既使我們穿皮鞋，塑料底鞋，甚至穿絕緣鞋也能看到氖管發光。這是因?yàn)槿梭w和大地之間，等效于存在一個電容（離地面近時大概1000pF）。電容不能使直流電通過，但對交流電僅僅是產生一定阻礙作用。人體和大地之間的電容對50赫茲交流電雖然產生很大阻礙作用，但仍然能使回路中產生幾十微安左右的電流，從而使氖管發光，當然如果人在遠離地面和墻壁的空中去測試，由于人與大地的分布電容很小，容抗很大，測電筆中的氖管就不會發光了。雖然人穿著絕緣鞋，但與地之間有上千皮法的電容，測電筆的氖燈只需要微安級的電流就可以發光。至于用二極管發光指示的電筆，由于內部有場效應管放大，所需的電流更小，它甚至在電線的外皮上檢測內部導線是不是處于高電位，所以電筆總是會發光的。 我以前學高壓的時候，老師給我們做了個實驗。把電筆插進面板里，然后牽在銅絲上，另一頭綁在鐵鍋鍋蓋上，然后慢慢往下降，先開始電筆的氖管不亮的，在離地面差不多20公分的時候亮了，這就叫做分布電容。
|
|
